충북 보은군 고압 전기설비 피뢰기 점검 현장

안녕하세요. 청주·충북 지역 공장 전기공사 및 고압 전기설비 유지보수 업무를 진행하고 있는 중부전기입니다.

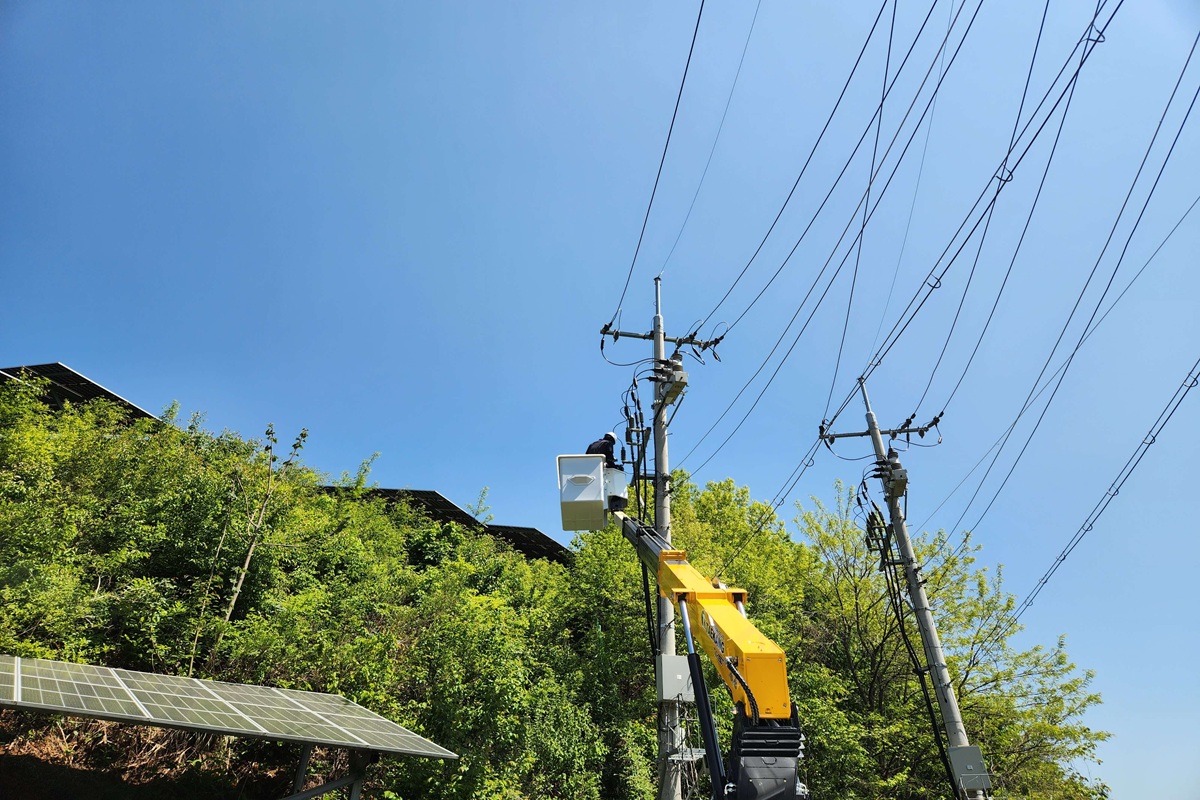

이번 전기공사 현장은 충북 보은군 산간 지역 태양광 설비 인근 고압 전기설비에서 피뢰기 접지선 이탈이 확인되어 점검 및 보수 작업을 진행한 사례입니다.

고압 전기설비에서 피뢰기와 접지 상태는 낙뢰 및 이상 서지 발생 시 설비 보호와 직결되는 중요한 부분으로 정기적인 점검과 유지관리가 중요합니다.

충북 전기공사 피뢰기 접지 보수 작업 내용

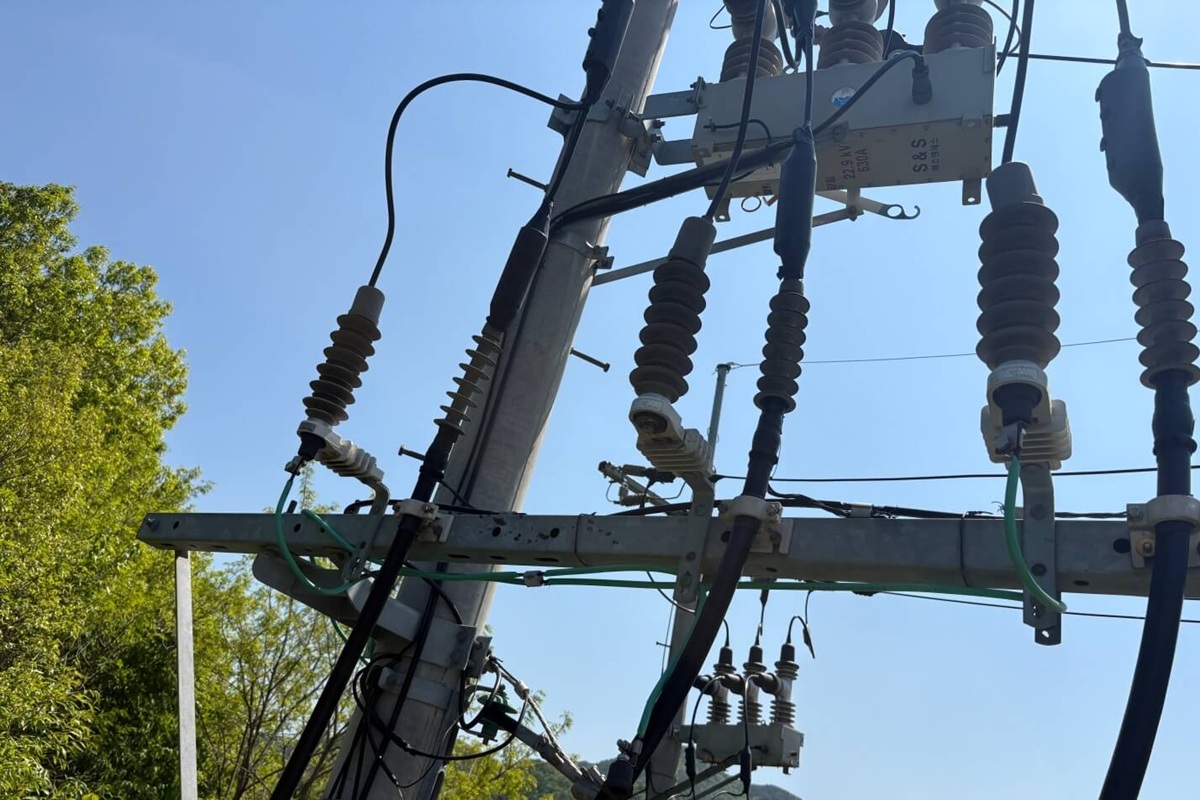

현장 확인 결과, 피뢰기 3조 중 가운데 피뢰기의 접지선이 이탈되어 있는 상태였습니다.

피뢰기는 낙뢰 및 이상 서지 전압 발생 시 전기설비를 보호하는 역할을 하는 장치이며, 접지 상태가 불량할 경우 정상적인 보호 기능에 영향을 줄 수 있습니다.

이번 현장은 ASS(자동고장구분개폐기) 이후 수용가측 설비 구간의 피뢰기였으며, 접지선 체결 상태와 주변 설비 상태를 함께 점검했습니다.

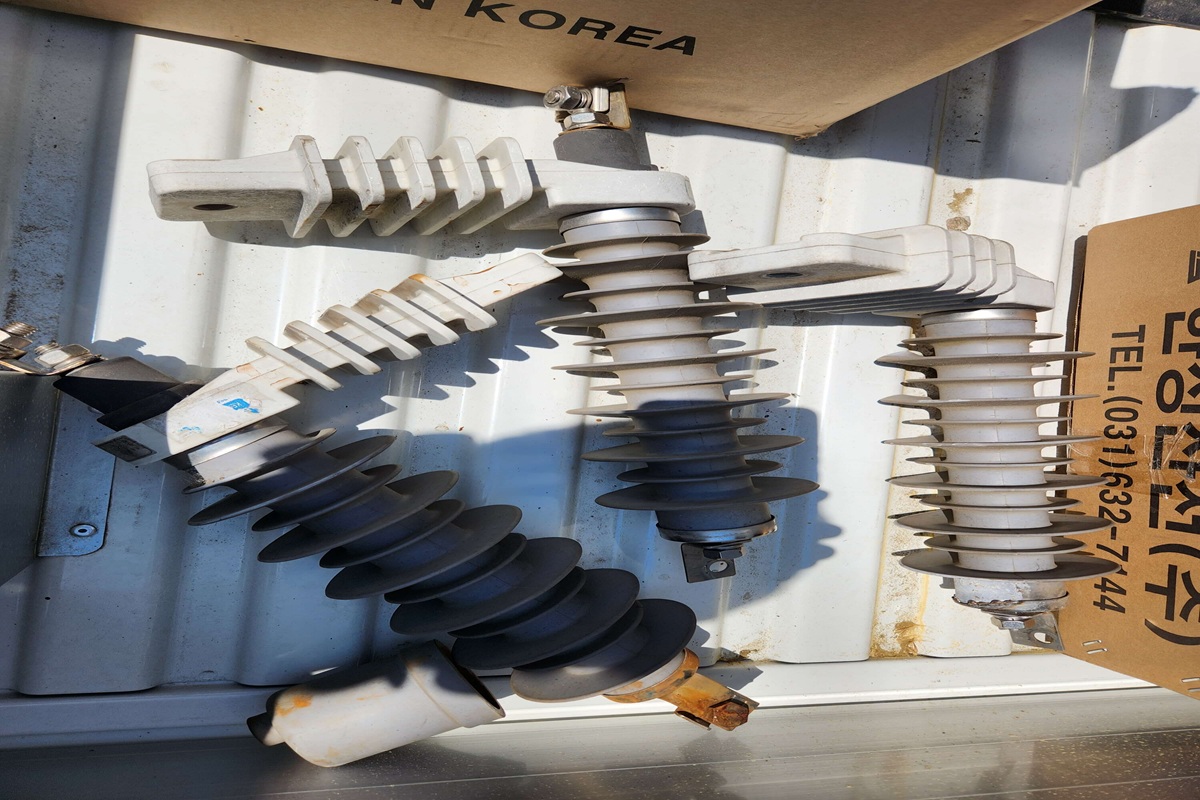

이탈된 피뢰기는 1EA였지만 일반적으로 3조를 함께 작업하기 때문에 피뢰기를 교체한 뒤 접지선을 정상 위치에 재체결했습니다.

또한 단순 재체결뿐만 아니라 주변 설비 상태까지 함께 확인하며 추가 이상 여부를 점검했습니다.

• 피뢰기 외관 상태 점검
• 접지선 이탈 여부 확인
• 체결 상태 및 접촉 상태 점검
• 주변 전기설비 이상 여부 확인

고압 전기설비는 외부 환경 영향을 지속적으로 받기 때문에 작은 이상도 장비 고장이나 사고로 이어질 수 있어 주기적인 점검과 유지관리가 중요합니다.

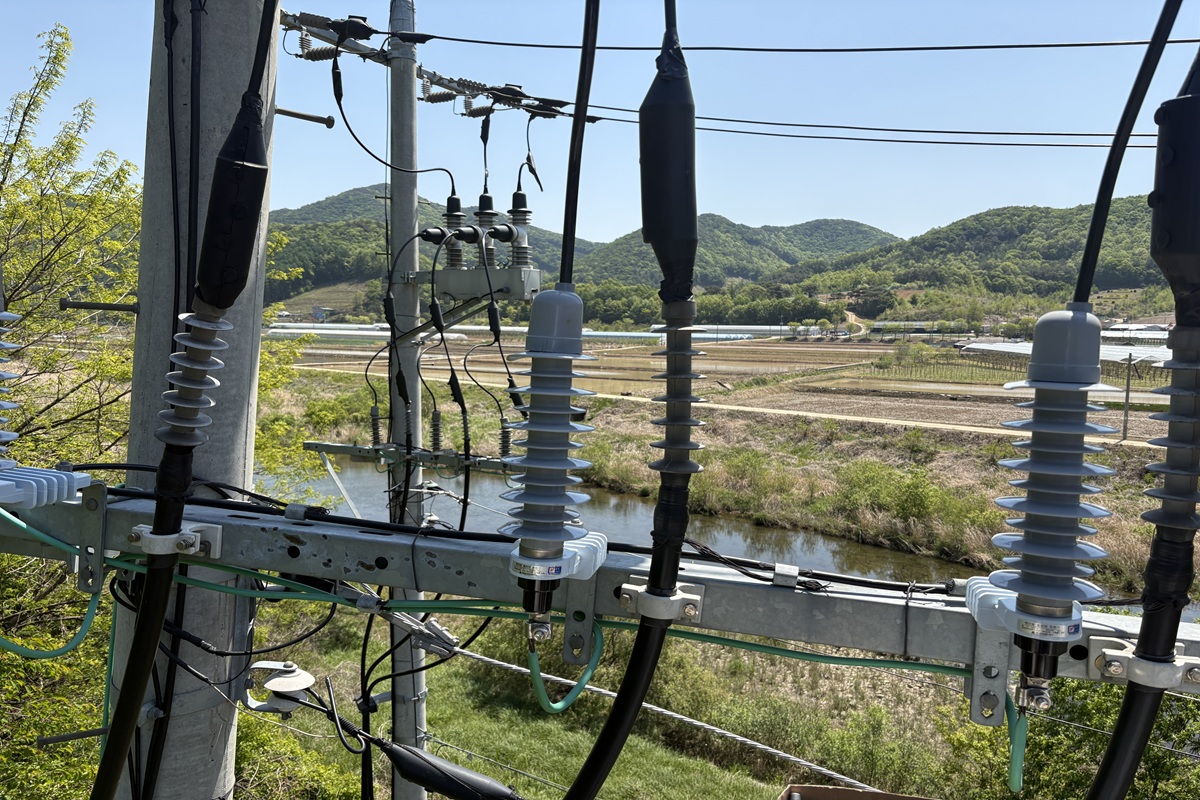

피뢰기 교체 작업 완료 상태

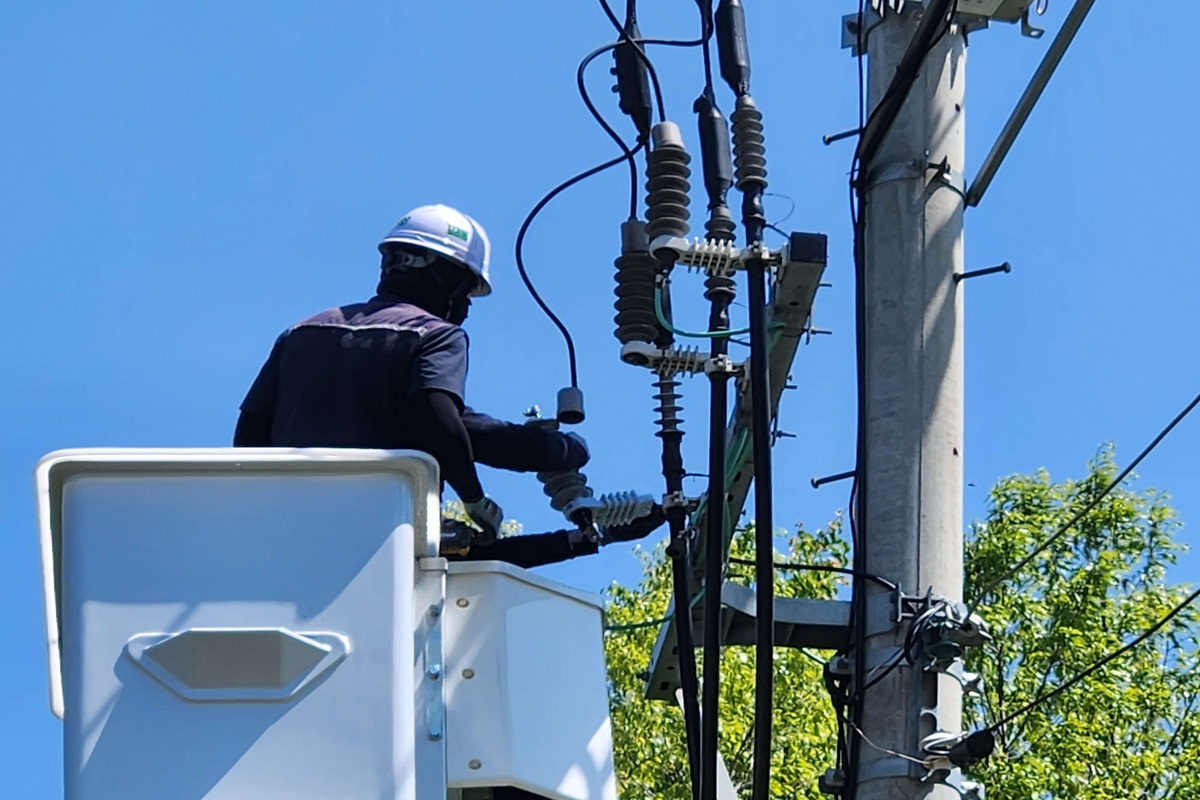

피뢰기 3조 교체 후 이탈되었던 접지선을 정상적으로 재체결한 뒤 피뢰기 상태 및 접촉 상태를 최종 확인하고 작업을 마무리했습니다.

ASS 이후 수용가측 피뢰기 점검 중요성

이번 작업 대상은 ASS 이후 수용가측 설비 구간의 피뢰기였습니다. 일반적으로 책임분계점 이후 수용가측 전기설비는 수용가 관리 범위에 해당하기 때문에 정기적인 유지관리와 예방 점검이 중요합니다.

특히 피뢰기 및 접지 상태는 낙뢰 및 이상 서지 발생 시 전기설비 보호와 직접 연결되는 부분인 만큼 이상 여부를 주기적으로 확인할 필요가 있습니다.

청주·충북 전기공사 및 고압 설비 유지보수 안내

중부전기는 청주, 보은, 진천, 오창, 오송 등 충북 지역에서 공장 전기공사, 고압 전기설비 점검, 피뢰기 점검 및 교체, 전기 안전관리, 유지보수 작업 등을 진행하고 있습니다.

고압 전기설비 이상 점검 및 유지보수가 필요하시면 언제든 문의주시기 바랍니다.
