충북 보은군 고압 전기설비 피뢰기 접지선 점검 및 교체 사례
이번 현장은 충북 보은 고압 전기설비 피뢰기 교체 및 ASS 이후 수용가측 접지선 보수 작업 사례입니다. 고압 전기설비에서 피뢰기 접지선 이탈이 확인되어 점검 및 교체 작업을 진행했습니다. 고압 전기설비에서 피뢰기와 접지 상태는 낙뢰 및 이상 서지 발생 시 설비 보호와 직접 연결되는 중요한 부분으로, 정기적인 점검과 유지관리가 필요합니다.

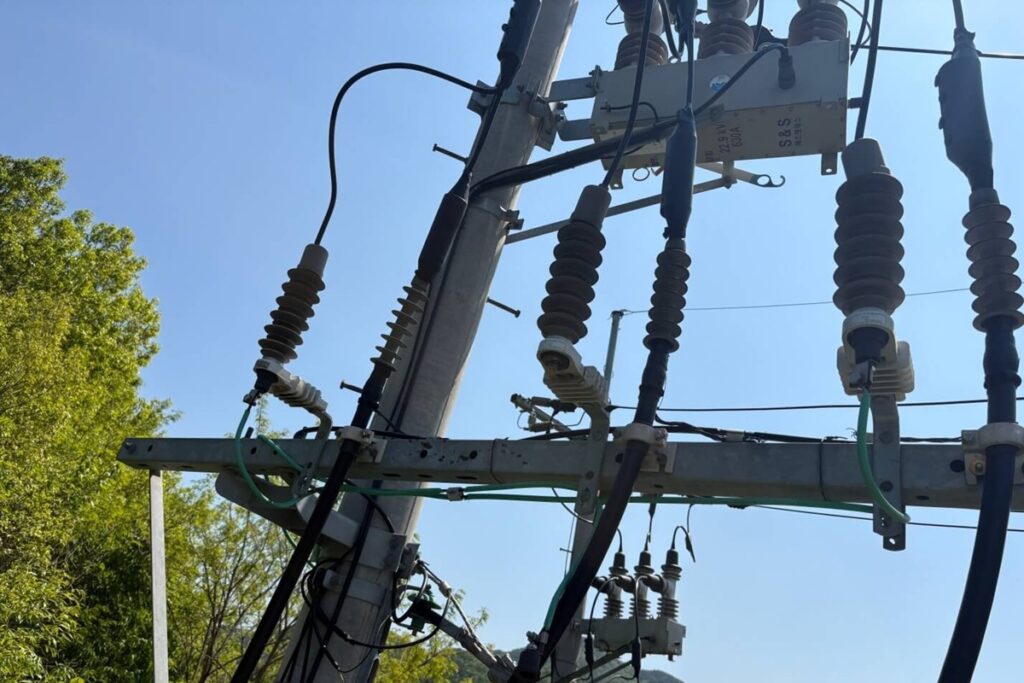

보은 태양광 고압설비 피뢰기 접지선 이탈 현장 점검
현장 점검 결과, 피뢰기 3조 중 가운데 피뢰기의 접지선이 이탈되어 있는 상태였습니다. 피뢰기는 낙뢰 및 이상 서지 전압 발생 시 전기설비를 보호하는 역할을 하는 장치이며, 접지 상태가 불량할 경우 정상적인 보호 기능에 영향을 줄 수 있습니다.
이번 현장은 ASS(자동고장구분개폐기) 이후 수용가측 설비 구간의 피뢰기였으며, 접지선 체결 상태와 주변 설비 상태를 함께 점검했습니다. 특히 산간 지역 태양광 설비 특성상 외부 환경 영향을 지속적으로 받기 때문에, 접지 상태와 체결 상태를 정기적으로 확인하는 것이 중요합니다.
고압 피뢰기 접지선이 이탈되면 어떤 문제가 발생할까요?
고압 전기설비에서 피뢰기 접지선이 이탈되면 낙뢰 및 이상 서지 발생 시 정상적인 보호 기능에 영향을 줄 수 있습니다. 특히 제조업 공장이나 태양광 설비처럼 전기설비 사용량이 많은 환경에서는 순간적인 이상 전압이 장비 손상이나 설비 이상으로 이어질 가능성도 있어 예방 점검이 중요합니다.
또한 접지 상태 불량은 장기간 방치될 경우 부식이나 체결 불량으로 이어질 수 있기 때문에, 정기적인 유지관리와 점검이 필요합니다.

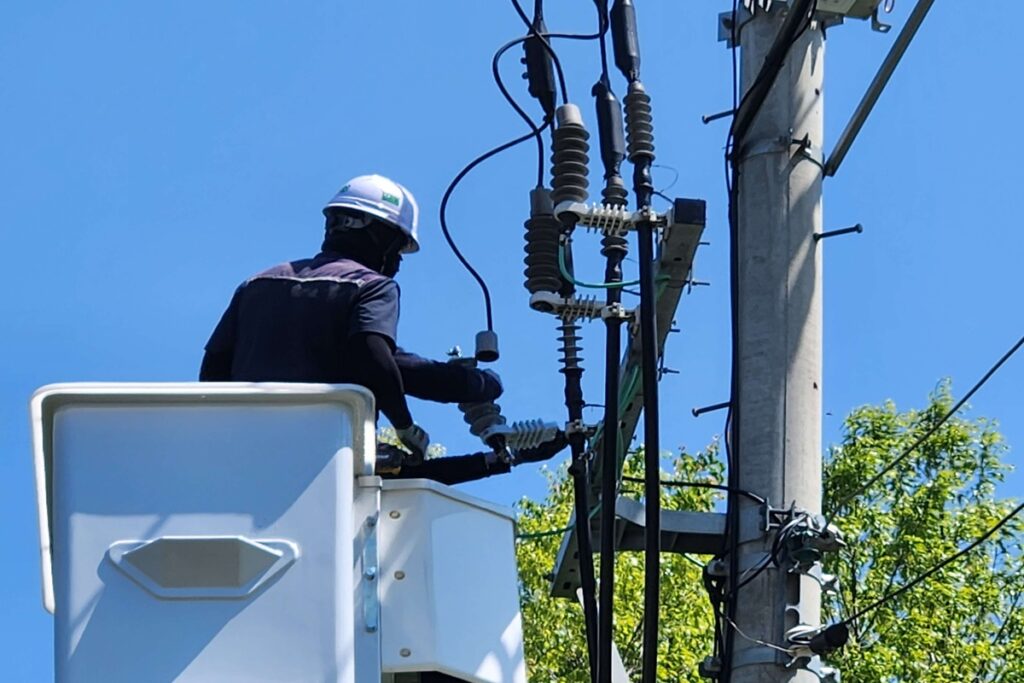

충북 전기공사 피뢰기 교체 및 접지 보수 작업 과정
현장 확인 후 이탈된 피뢰기 상태와 접지선 체결 상태를 점검했으며, 피뢰기 3조 전체를 함께 교체하는 방식으로 작업을 진행했습니다. 이후 접지선을 정상 위치에 재체결하고 접촉 상태 및 체결 상태를 다시 확인했습니다. 또한 단순 재체결 작업만 진행한 것이 아니라 주변 설비 상태까지 함께 점검하며 추가 이상 여부를 확인했습니다.
이번 작업에서는 다음과 같은 부분을 중점적으로 확인했습니다.
- 피뢰기 외관 상태 점검
- 접지선 이탈 여부 확인
- 체결 상태 및 접촉 상태 점검
- 주변 전기설비 이상 여부 확인
- ASS 이후 수용가측 설비 상태 확인
고압 전기설비는 외부 환경 영향을 지속적으로 받기 때문에 작은 이상도 장비 고장이나 사고로 이어질 수 있어 정기적인 유지관리가 중요합니다.

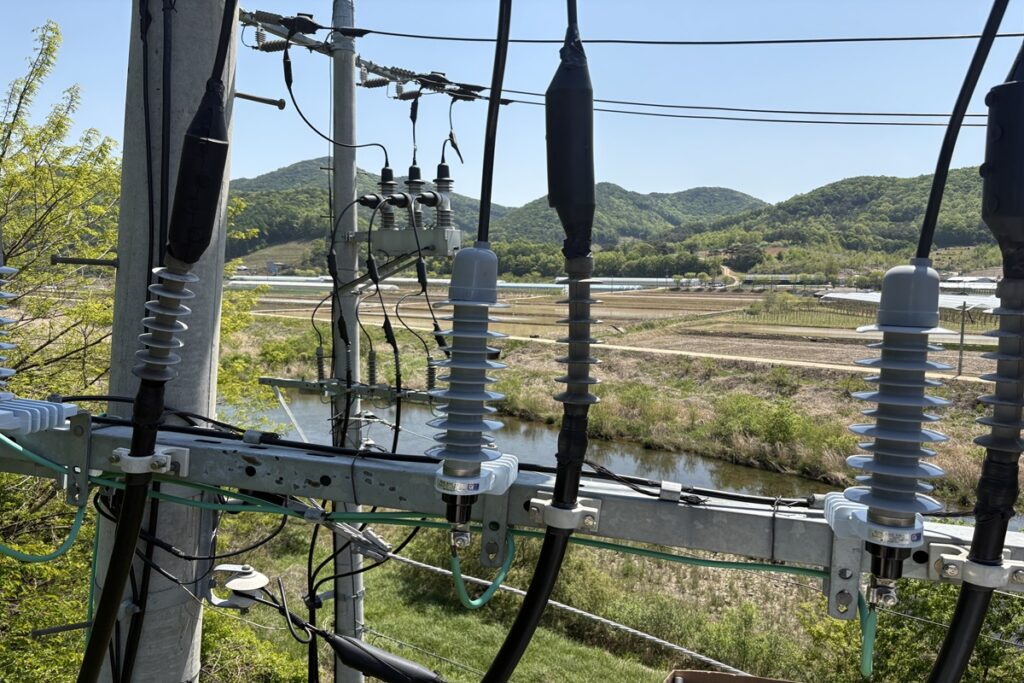

피뢰기 교체 및 접지선 보수 작업 완료
피뢰기 3조 교체 후 이탈되었던 접지선을 정상적으로 재체결한 뒤, 피뢰기 상태 및 접촉 상태를 최종 확인하고 작업을 마무리했습니다. 작업 완료 후에는 접지 상태와 체결 상태를 다시 점검하며 정상 상태 여부를 확인했습니다. 또한 추후 유지관리 시 점검이 가능하도록 주변 설비 상태까지 함께 정리했습니다.
ASS 이후 수용가측 피뢰기 점검이 중요한 이유
이번 작업 대상은 ASS 이후 수용가측 설비 구간의 피뢰기였습니다. 일반적으로 책임분계점 이후 수용가측 전기설비는 수용가 관리 범위에 해당하기 때문에 정기적인 유지관리와 예방 점검이 중요합니다.
특히 피뢰기 및 접지 상태는 낙뢰 및 이상 서지 발생 시 전기설비 보호와 직접 연결되는 부분인 만큼 이상 여부를 주기적으로 확인할 필요가 있습니다. 오래된 고압 전기설비나 외부 환경 영향을 많이 받는 설비의 경우, 접지선 체결 상태와 피뢰기 상태를 함께 점검하는 것이 유지관리 측면에서도 중요합니다.
고압 전기설비 피뢰기 점검 FAQ
Q. 피뢰기 접지선이 이탈되면 위험한가요?
A. 접지 상태 불량 시 낙뢰 및 이상 서지 발생 시 정상적인 보호 기능에 영향을 줄 수 있어 점검 및 보수 작업이 필요합니다.
Q. 피뢰기는 주기적으로 점검해야 하나요?
A. 접지 상태 불량 시 낙뢰 및 이상 서지 발생 시 정상적인 보호 기능에 영향을 줄 수 있어 점검 및 보수 작업이 필요합니다.
Q. ASS 이후 수용가측 설비도 점검 대상인가요?
A. 일반적으로 책임분계점 이후 수용가측 전기설비는 수용가 관리 범위에 해당하므로 정기적인 점검과 유지관리가 필요합니다.
충북 고압 전기설비 유지보수 및 전기공사 안내
중부전기는 청주, 보은, 진천, 오창, 오송 등 충북 지역에서 공장 전기공사, 고압 전기설비 점검, 피뢰기 점검 및 교체, 전기 안전관리, 유지보수 작업 등을 진행하고 있습니다. 고압 전기설비 이상 점검 및 유지보수가 필요하시면 언제든 문의주시기 바랍니다. 이상 충북 보은 고압 전기설비 피뢰기 교체 및 접지선 보수 작업 사례였습니다.
