진천 고등학교 분전반 부스바 교체 작업은 차단기 접속부 주변의 그을림과 변색 흔적을 확인하면서 진행되었습니다. 분전반 내부 점검 중 특정 부스바 구간에서 과열 흔적이 발견되어 상태를 확인하고 교체 작업까지 이어진 현장입니다.
Q. 분전반 내부에 탄 흔적이 보이면 위험한 상태인가요?
A. 단순 오염이 아니라 접속부 발열이나 접촉불량이 진행되고 있을 가능성이 있습니다. 특히 차단기 접속부나 부스바 주변 변색은 장시간 열이 발생했다는 신호일 수 있어 내부 점검이 필요합니다.
Q. 왜 특정 부분만 검게 변색되나요?
A. 주로 볼트 체결 부위가 느슨해지는 접촉 불량 때문입니다. 접속 상태가 좋지 않으면 해당 부위의 접촉 저항이 급격히 증가하면서 국부적인 전열이 발생합니다. 이 열이 부스바를 타고 번지면서 금속 변색이나 절연물 손상(갈변)으로 이어지게 됩니다.
Q. 학교 같은 시설에서도 이런 문제가 자주 발생하나요?
A. 학교는 냉난방기와 조명 등 대용량 부하가 특정 시간대에 집중적으로 가동되는 특성이 있습니다. 이때 전력 사용량이 많아지면 접촉 불량이 있는 부위에서 발열 반응이 훨씬 격렬하게 일어나므로 변색이나 탄화 현상이 더 빠르게 진행될 수 있습니다.

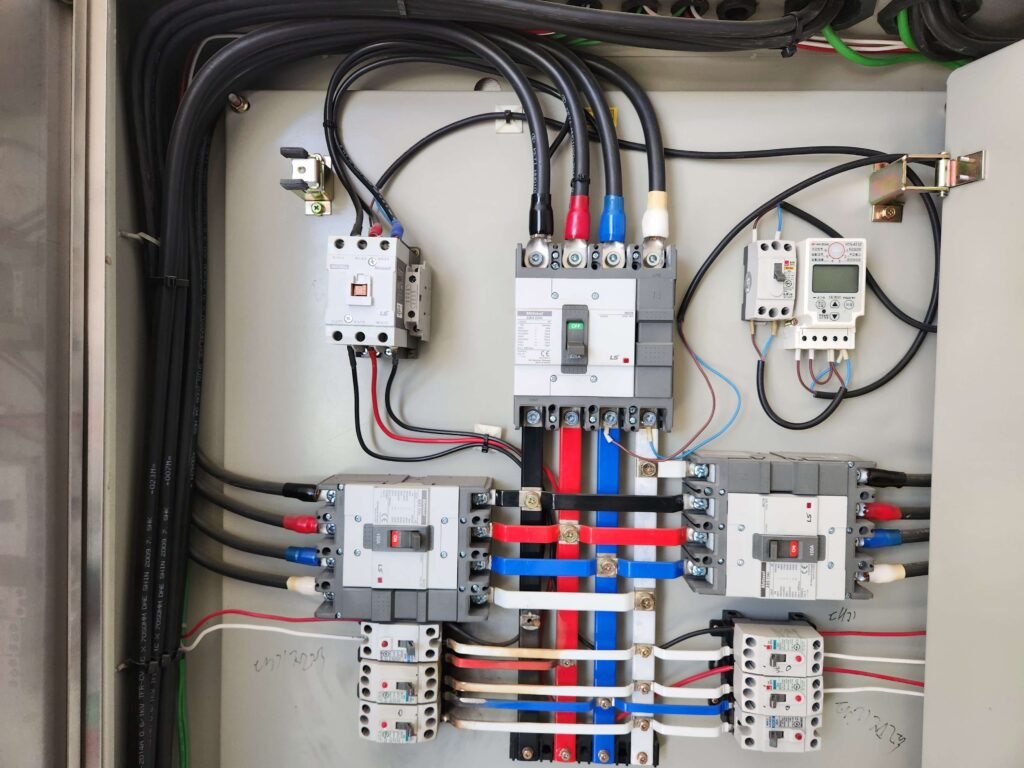

진천 고등학교 분전반 내부 현장에서 확인된 이상 증상

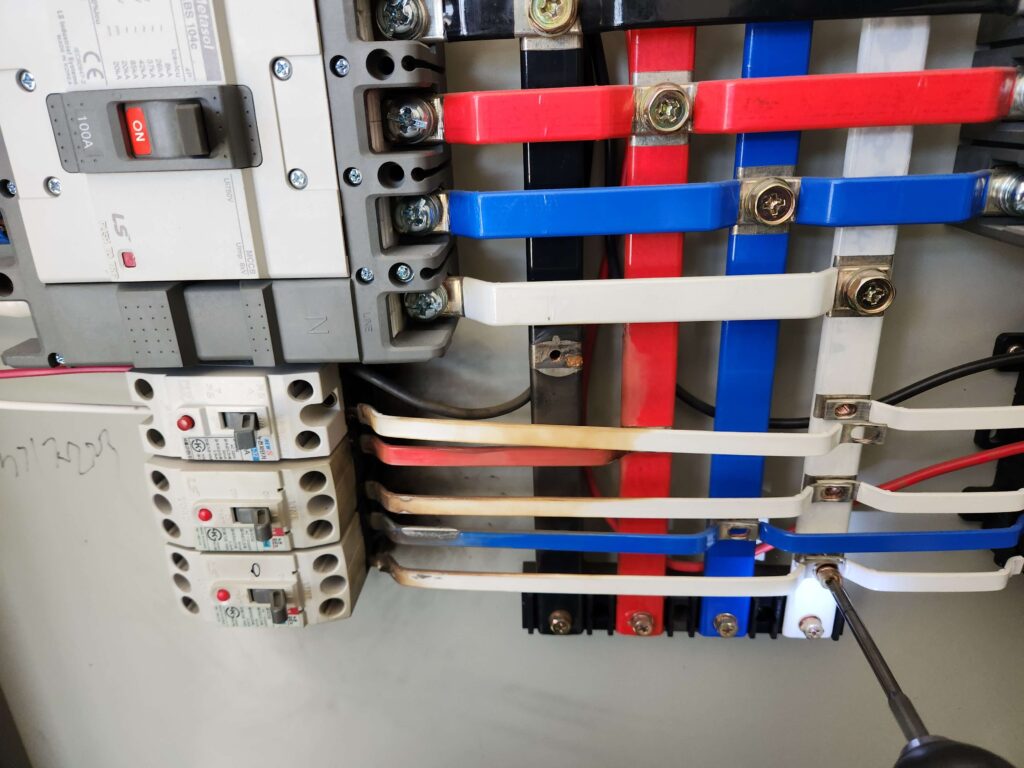

분전반 커버를 열고 내부를 확인했을 때 가장 먼저 보였던 부분은 차단기 하부 접속부 주변의 탄화 흔적이었습니다.
사진과 같이
- 부스바 일부 변색
- 절연 지지물 갈변
- 접속부 주변 검은 흔적
이 확인됐고, 열이 한 지점에 집중됐던 형태로 판단됐습니다. 전체 회로 문제라기보다 특정 접속부에서 저항이 증가하면서 장시간 열이 누적된 상태에 가까웠습니다.
학교 시설 특성상 조명, 냉난방기, 각종 전기설비 사용량이 일정 시간 집중되는 경우가 많아 접속 상태에 따라 발열이 발생하기도 합니다.
진천 고등학교 분전반 내부 과열 흔적이 생긴 원인 분석
현장 상태를 분석한 결과, 가장 핵심적인 원인은 ‘볼트 체결력 약화로 인한 접촉 저항 상승’으로 진단됩니다. 분전반 내부 과열은 보통 다음과 같은 메커니즘으로 발생합니다.
- 열팽창과 수축의 반복: 대용량 전력 사용으로 인해 부스바가 뜨거워졌다 식기를 반복하면서 체결된 볼트가 미세하게 풀릴 수 있습니다.
- 접촉 저항의 급증: 볼트가 느슨해지면 도체끼리 맞닿는 면적이 줄어들어 전류가 통과할 때 발생하는 저항이 커집니다.
- 국부적 발열과 탄화: 커진 저항으로 인해 해당 접속부에만 집중적으로 높은 열이 발생하고, 시간이 지나면서 금속의 변색, 절연 지지물 손상, 탄화 흔적으로 이어지게 됩니다.
이번 현장 역시 특정 분기 부스바 연결 부위에만 흔적이 집중되어 있었기 때문에, 이 체결부의 물리적인 접촉 불량을 원인으로 확정하고 작업을 진행했습니다.
진천 고등학교 분전반 부스바 교체 과정
현장에서는 손상 상태를 확인한 뒤 열화가 진행된 부스바를 교체하는 방향으로 작업을 진행됐습니다.
1.전원 차단 및 안전 확인
학교 시설 특성상 안전한 작업 환경을 위해 철저한 전원 차단 후 작업을 시작했습니다.
2. 손상 구간 상태 확인
탄화 흔적과 변색 범위를 확인하면서 추가적인 열화나 차단기 단자 손상 여부를 함께 점검했습니다.
3. 기존 부스바 철거
지속적인 열 영향을 받아 경화되거나 손상된 부스바 부위를 안전하게 분리해 냈습니다.

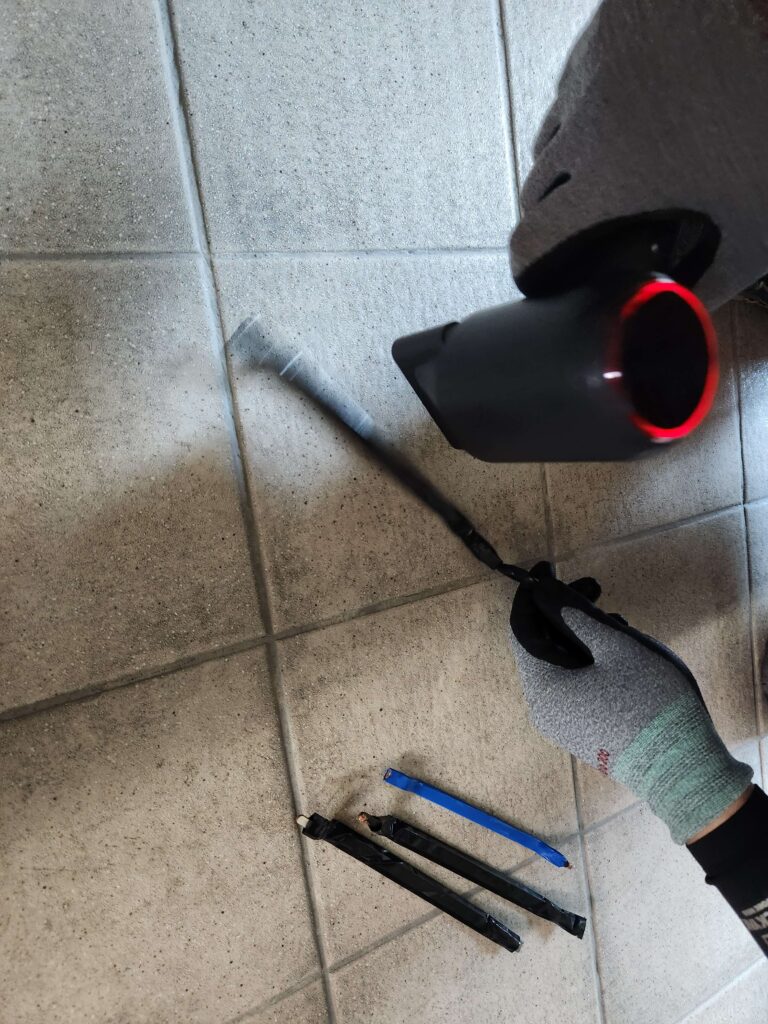

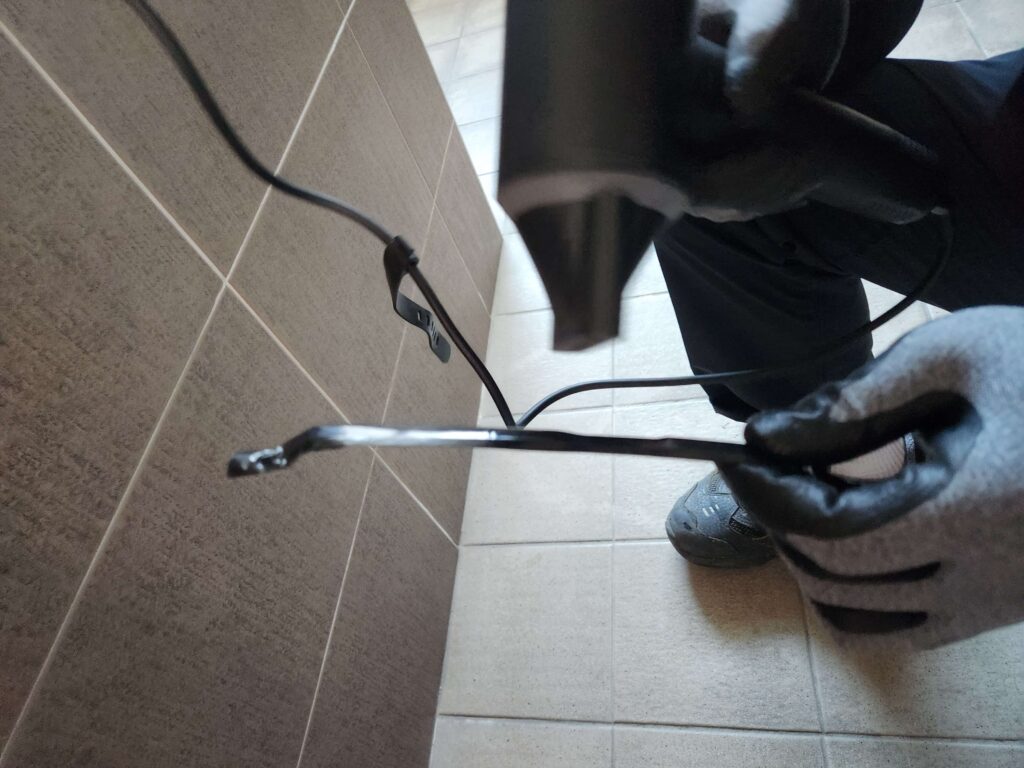

4. 신규 부스바 교체 및 정격 토크 체결
새 부스바를 설치한 뒤, 향후 열팽창으로 인한 풀림이 없도록 접촉면을 고르고 규정된 압력으로 단단하게 볼트를 체결했습니다.
5. 최종 점검
교체 후 이상 여부와 접속 상태를 다시 점검하며 작업을 마무리했습니다.
진천 고등학교 분전반 내부 부스바 교체 후 점검
작업 이후에는 접속 상태와 변색 흔적 주변 상태를 다시 확인했습니다. 부스바는 전류가 직접 흐르는 핵심 구간이라 접촉 상태가 안정적으로 유지되는 것이 중요합니다.
특히 학교처럼 사용 패턴이 일정하지 않은 시설은 특정 시간대에 부하가 집중될 수 있기 때문에 정기적인 점검이 도움이 됩니다. 이번 현장도 초기 단계에서 이상 흔적을 확인한 덕분에 추가 손상으로 이어지기 전에 조치를 진행할 수 있었습니다.
분전반 내부에서 이런 증상이 보인다면 확인이 필요합니다
다음과 같은 증상이 있다면 내부 점검을 고려해볼 수 있습니다.
- 타는 냄새가 나는 경우
- 차단기 주변 변색
- 분전반 내부 열감 증가
- 특정 회로 사용 시 과열
- 차단기 반복 트립
겉으로 멀쩡해 보여도 내부 접속부에서 열화가 진행되는 경우가 있기 때문에, 이상 징후가 있다면 내부 상태를 확인해보는 것이 좋습니다.
마무리 | 작은 변색도 그냥 지나치지 않는 것이 좋습니다
이번 진천 고등학교 분전반 부스바 교체 현장은 접속부 주변의 작은 변색 흔적에서 시작된 사례였습니다. 분전반 내부의 접촉 불량은 초기에 발견하면 부스바나 차단기 교체 정도로 비교적 간단하게 조치할 수 있지만, 방치할 경우 화재나 대규모 정전 사고로 이어질 위험이 있습니다.
지속적인 부하가 걸리는 분전반일수록 정기적으로 체결 상태를 점검하고, 작은 변색 흔적이라도 원인을 정확히 파악해 조치하는 과정이 반드시 필요합니다.
