청주 전기공사 전문 중부전기 기술팀은 건물 및 오피스 시설의 불필요한 기본료 부담을 낮추고 한국전기설비규정(KEC)에 부합하는 안전 규격의 전력 계통 최적화 공사를 수행합니다.
이번 시공은 청주 소재의 사무실 현장으로, 한전 기본료 및 전력 사용량 분리를 통한 전기세 절감을 위해 모자분리 작업을 진행했습니다. 또한 법적 기준에 미달하는 기존 주택용 차단기들을 전량 정격 산업용 차단기로 변경하고 메인 간선 6SQ 규격에 맞추어 접지선까지 6SQ로 작업한 사례입니다.
Q. 청주 전기공사를 통해 상가,사무실,공장에서 모자분리를 하는 이유는 무엇인가요?
A. 상가 또는 사무실 건물의 한 계량기 밑에서 전력을 나누어 쓰는 경우, 전력 사용량이 합산되어 누진세나 불필요한 고정 기본료 부담이 커집니다. 이를 해결하기 위해 개별 한전 계량기를 신설하는 ‘모자분리(전기 분리)’를 신청해야 합니다.
이때 한국전기설비규정(KEC) 지침에 따라 일반 주택이 아닌 상업·산업 시설의 분전반에는 반드시 주택용이 아닌 ‘산업용 차단기(배선용차단기 MCCB / 누전차단기 ELCB)’를 설치해야 정식 한전 준공검사 통과 및 상시 과부하 차단 안전성이 확보됩니다.
청주 전기공사 상가 사무실 전기요금 절감을 위한 한전 모자분리 공사의 필요성

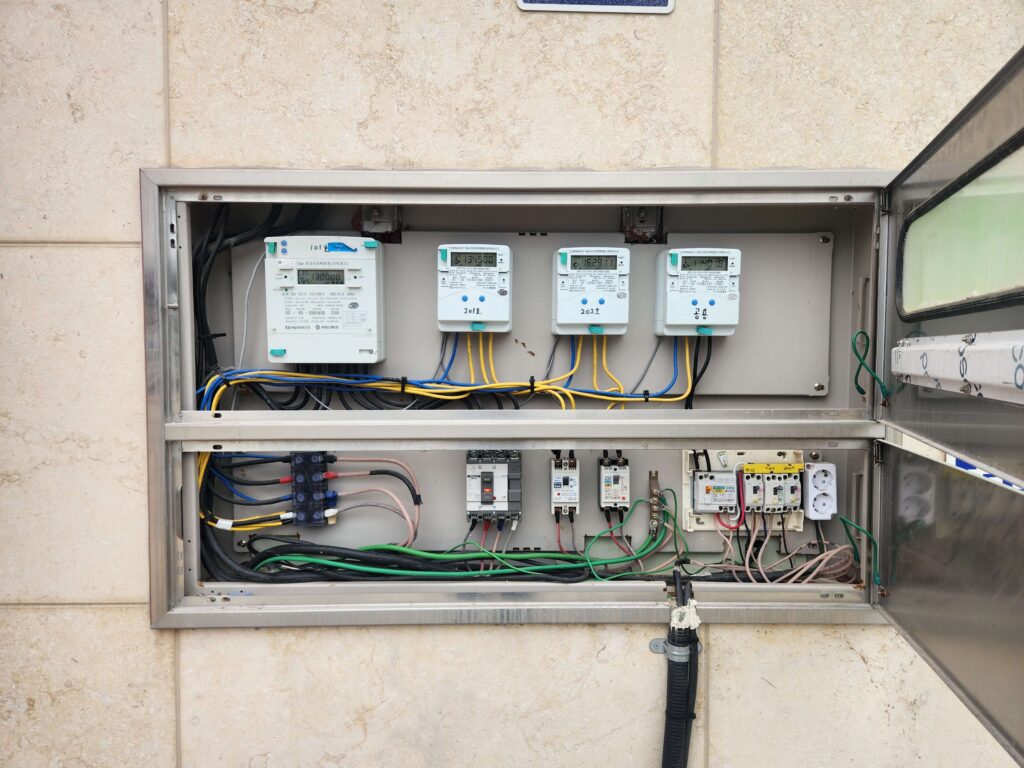

일반적인 상업용 빌딩이나 집합상가 내에 새롭게 오피스를 개설하거나 인테리어를 진행할 때, 기존 건물 메인 계량기 하나에 여러 호실이 묶여 있는 경우가 많습니다. 이 상태로 에어컨이나 전열 기구를 풀 가동하게 되면 다른 호실과 사용량이 합산되어 요금 폭탄을 맞거나, 정작 우리 사무실이 소비하는 전력 대비 과도한 건물 공동 전기 요금을 분담하는 불합리한 상황이 발생합니다.
이러한 고정 지출 리스크를 원천 차단하기 위해 가장 먼저 검토해야 하는 것이 바로 한전 모자분리 작업입니다. 건물 메인 간선(母)에서 우리 사무실만의 전용 계량기(子) 선로를 독립적으로 분리하여 한전과 단독 계약을 체결하면, 쓴 만큼만 공정하게 고지될 뿐만 아니라 계약전력 관리도 훨씬 유연해져 장기적인 상가 유지관리 비용을 대폭 아낄 수 있습니다.
청주 전기공사 배전함 내 부적합 주택용 차단기 배치 상태 분석

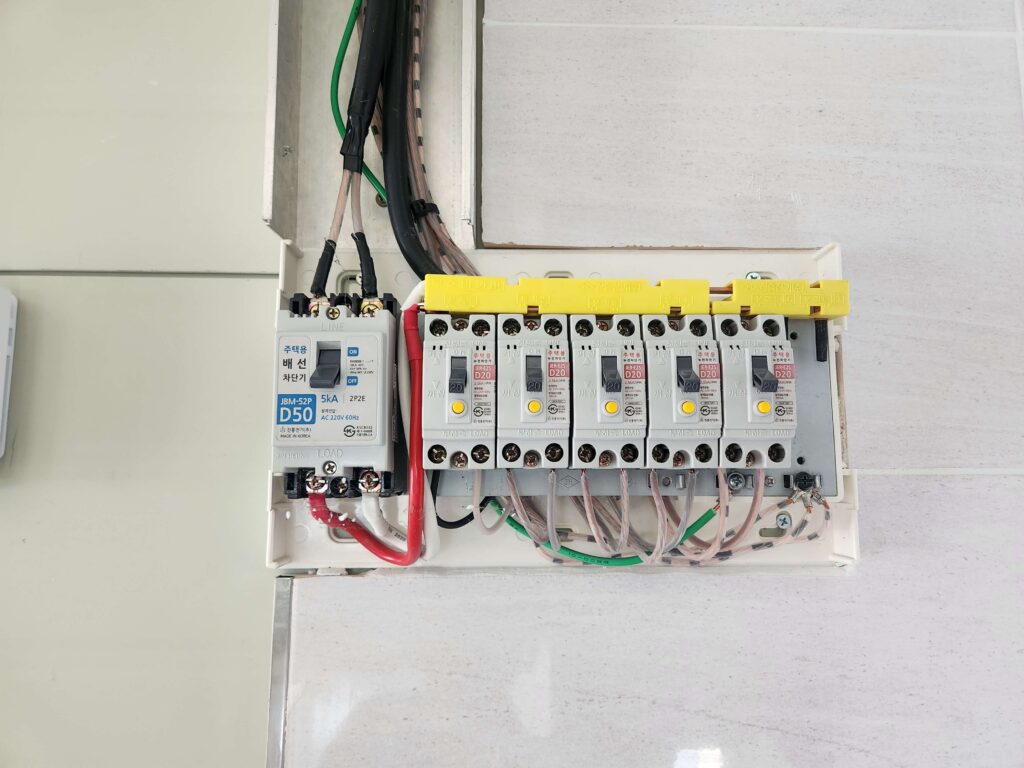

현재는 사용중이지 않지만 앞으로 사용 예정인 기존 사무실 분전반이 상업 오피스 공간임에도 불구하고 기존 분전반 내부의 주차단기와 분기 차단기들이 모두 일반 가정용인 ‘주택용 차단기’로 설치되어 있었습니다.
주택용 차단기는 산업용에 비해 정격 차단 용량(kA, 단락 전류를 차단하는 능력)이 낮아, 상시 부하가 높은 오피스 시설에서 단락(합선) 사고가 터졌을 때 제때 트립되지 못하고 전선이 먼저 타버리는 치명적인 결함이 있습니다. 한전 전기 분리 신청 시 검사관에게 100% 반려되는 지적 사항이기에 즉각적인 교체 레이아웃을 수립했습니다.

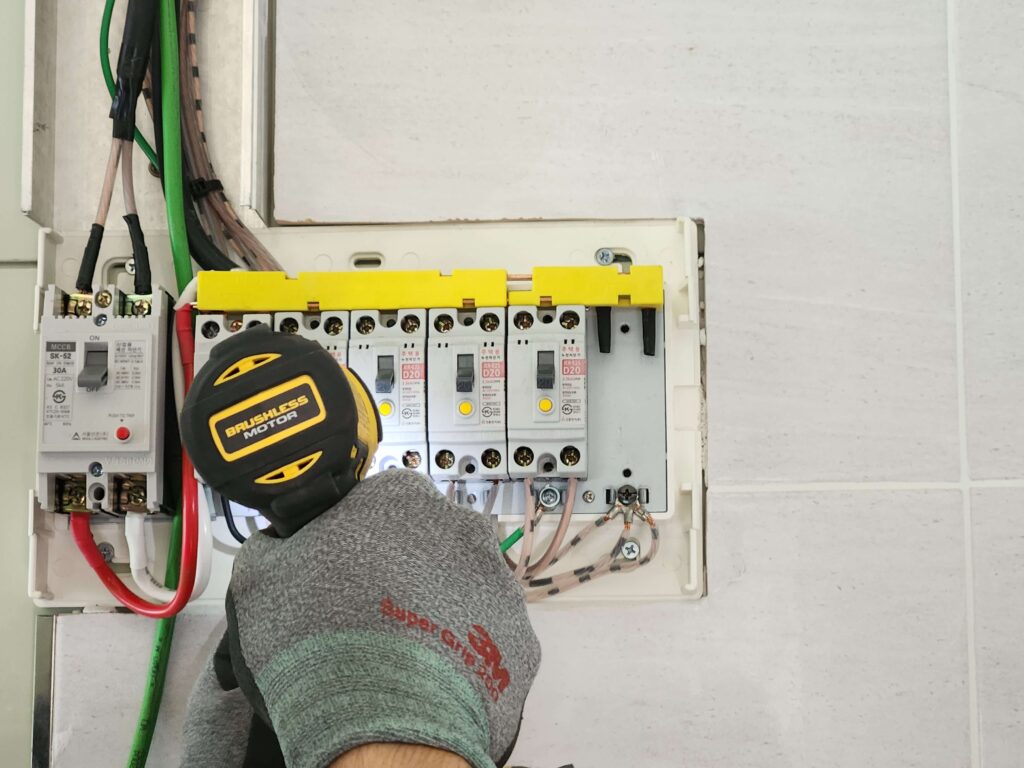

1. 우선적으로 안전 규정을 만족시키기 위해 먼저 메인 전원을 완전히 차단하여 무전압 상태를 확보한 후, 기존의 부적합 주택용 차단기들을 단자대에서 안전하게 분리 및 해체했습니다.
2. 차단기 교체와 더불어 배전 계통 안전의 핵심인 접지(Earthing) 선로 보강 작업을 심도 있게 이어 나갔습니다. 기존 분전반에는 인입되는 메인 전원 케이블 두께에 비해 턱없이 얇은 2.5SQ 접지선이 가느다랗게 물려 있어 메인 케이블 규격에 맞지 않는 접지선이 사용된 상태였습니다.
- 메인 전선 6SQ 기준에 맞춘 접지선 동급 업그레이드

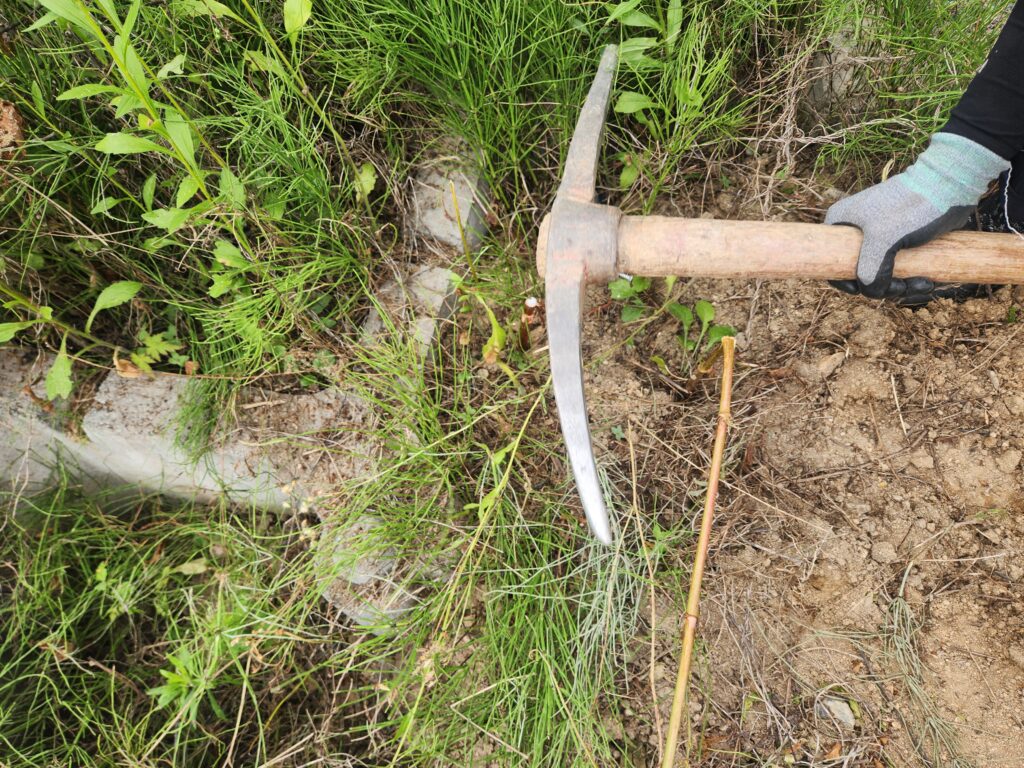

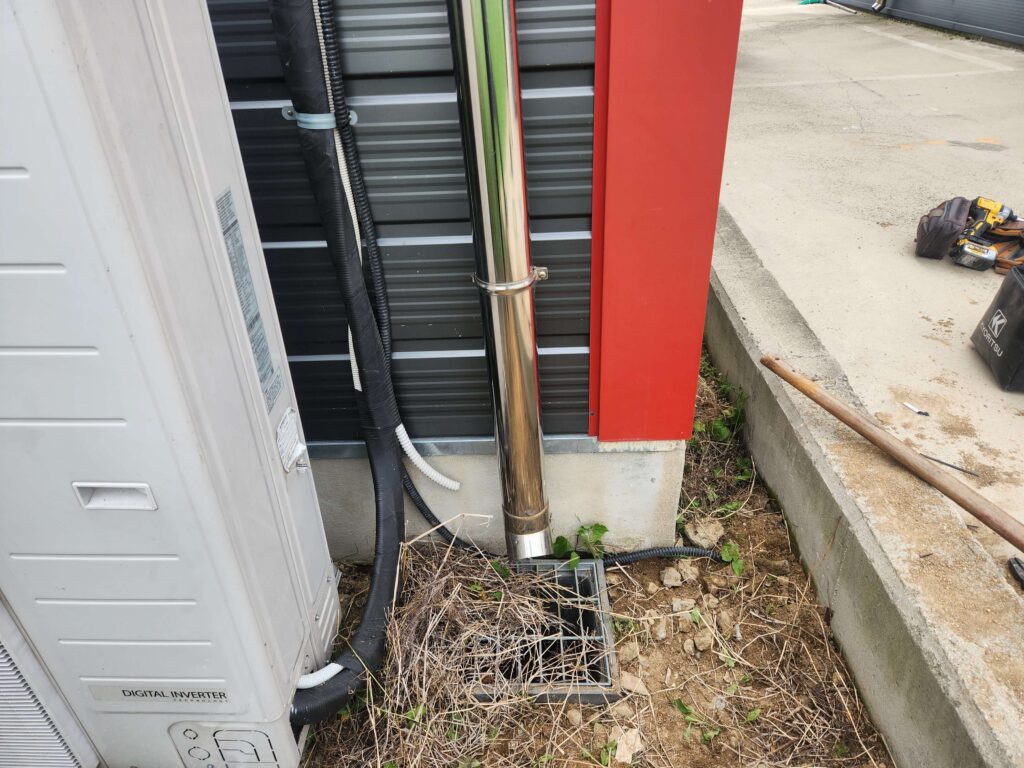

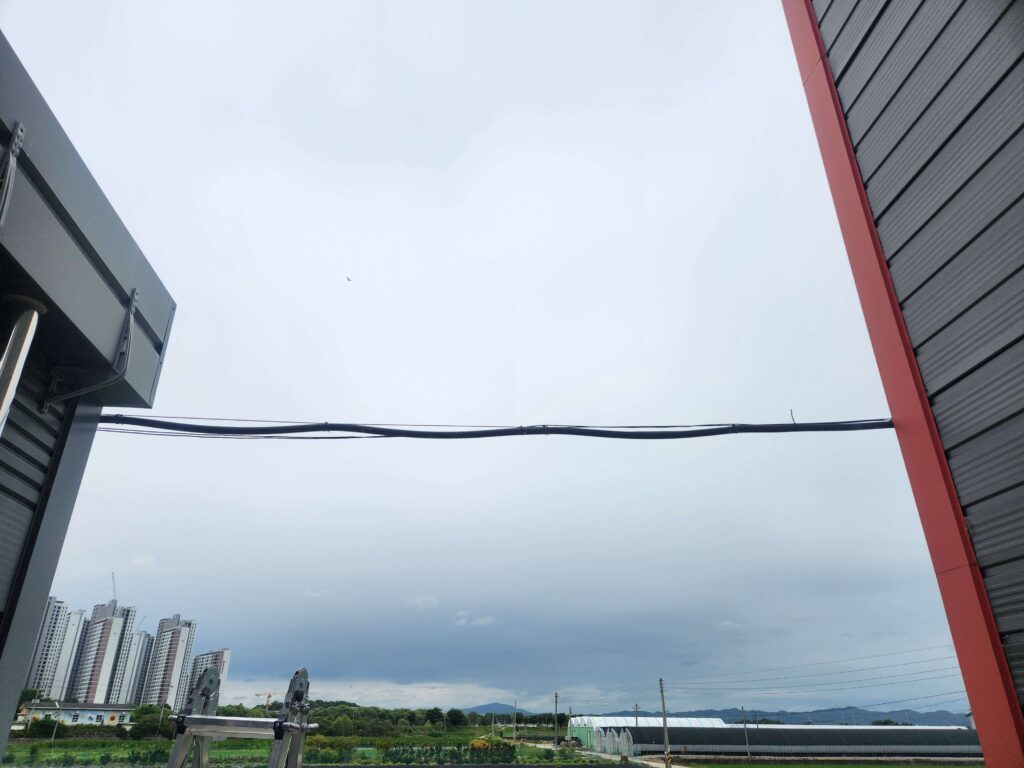

KEC 지침상 접지 도체의 굵기는 상전선의 단면적과 매칭되어 전력 사고 시 발생하는 대지 단락 전류를 안전하게 땅으로 방출할 수 있어야 합니다. 현재 유입된 메인 케이블이 6SQ 규격이므로, 접지선 역시 법적 기준에 완벽히 부합하도록 동급인 6SQ 난연 녹색 전선으로 새로 포설하여 관통시켰습니다. - 접지 단자대 기구부 정밀 압착 마감
6SQ 접지선의 끝부분 피복을 정밀 스트리퍼로 벗겨낸 뒤, 규격에 맞는 터미널을 압착했습니다.
한전 모자분리 준공 심사 통과 및 시설 전력 개선 효과

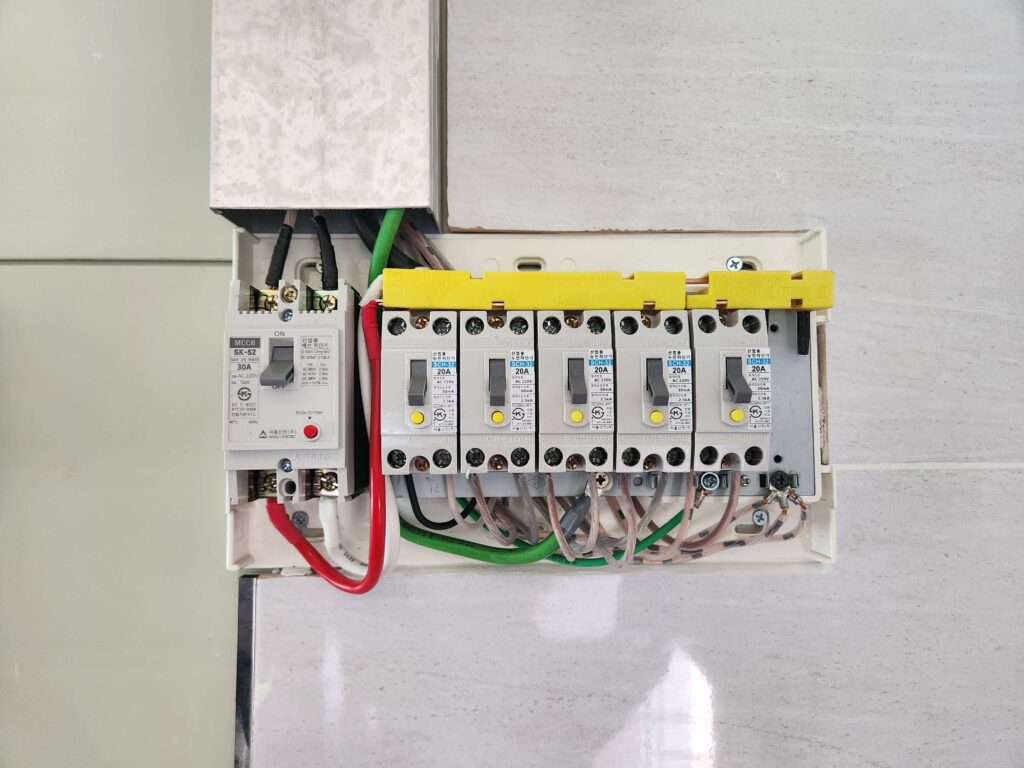

청주 사무실 현장의 모자분리 전기 선로 인출과 산업용 차단기 전면 교체, 6SQ 접지 보강 공사를 완공하여 다음과 같은 기대 효과를 얻을 수 있습니다.

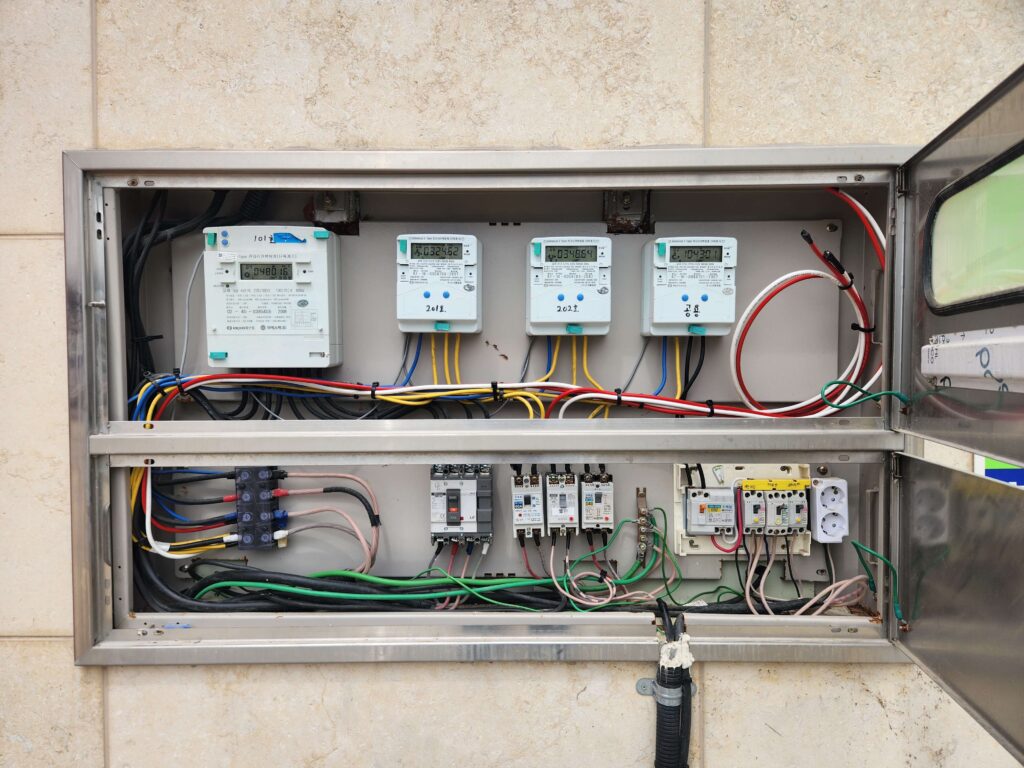

- 한전 단독 계량기 신설 완료: 계통 분리 시공이 규격대로 완료되어 전기안전검사 통과 요건을 충족하였고, 건물 공동 요금 누진 합산 없이 우리 사무실만의 독립된 요금 체계로 전환되어 매월 고정 기본료와 전기세 절감 효과가 즉각 발생했습니다.
- KEC 법적 기준 만족 및 검사 감독 대비: 기존의 위태롭던 주택용 차단기에서 산업용 차단기로 완벽 체인지되어 전력 과부하 및 합선 시 화재 리스크를 원천 예방했으며, 공공기관이나 소방 안전 점검 시에도 지적 사항 없는 무결점 분전반을 확보했습니다.
- 6SQ 접지 계통 확보로 감전 방지: 메인 간선과 동일한 6SQ 접지 시스템이 단단히 고정되어, 오피스 전열 기기 노후화로 인한 미세 전류 누설 시에도 근로자가 감전되는 사고를 물리적으로 차단했습니다.
상업용 오피스 배전 시스템 안전 유지관리 포인트
전력 소비 밀도가 높은 사무실 전기 시설은 산업안전보건법 및 전기안전관리법에 따라 주기적인 자체 예방 관리가 수반되어야 안전합니다. 산업용 차단기 주기적 작동 테스트: 산업안전보건기준에 관한 규칙 제304조(누전차단기에 의한 감전위험 방지)에 따라, 사업주는 분전반 내부 누전차단기의 작동 상태를 주기적(최소 월 1회 이상)으로 확인해야 합니다. 하이박스나 배전함을 열고 적색/황색 테스트 버튼을 눌러 레버가 즉각 떨어지는지 상시 점검하십시오.
중부전기는 한국전기설비규정 표준 지침과 한전 기술 기준에 근거한 정직한 시공 데이터만을 투명하게 기록합니다. 청주 전 지역 상가 사무실 인테리어 전기공사, 한전 모자분리 신청 및 전기 증설 대행, 차단기 지속 트립 원인 진단 등 리스크 없는 안전한 기술력이 필요하시다면 언제든 명쾌한 솔루션을 제공해 드리겠습니다.
