청주 전기공사 전문 중부전기 기술팀은 공장 및 산업시설의 동선과 전력 부하를 정밀하게 분석하여 안전 규격에 부합하는 맞춤형 동력 신설 작업을 수행하고 있습니다. 이번 시공은 청주 소재의 동원F&B 공장 현장으로, 물류 지게차의 원활한 운용을 위해 분전반 판넬 및 GW배관 포설 작업을 진행하여 전용 충전기 5개소를 신규 설치한 사례입니다.
Q. 공장이나 산업시설에서 대용량 동력 라인을 증설할 때 청주 전기공사 진행 시 꼭 확인해야 할 안전 기준은 무엇인가요?
A. 새롭게 추가되는 전동지게차 충전기 5대가 동시에 가동될 때의 소비전력을 정확히 계산하여 메인 판넬의 차단기 용량 및 간선의 허용전류 마진을 확보하는 것이 중요합니다. 또한 약 50m의 노출 부분에는 피복을 보호하는 GW36 배관을 포설해야 하며, 최종 인입단에는 독립적인 방우형 하이박스(Hi-Box)와 개별 누전차단기(ELCB 30A)를 구성해 계통을 완벽히 분리해 주어야 안전합니다.
청주 전기공사 공장 효율을 위한 지게차 충전 설비 신설 필요성
지속적인 물류 이동과 제품 출하가 이루어지는 대형 제조 공장 및 물류 창고에서는 지게차의 배터리 충전 인프라가 곧 공장 가동률과 직결됩니다. 충전 스테이션의 용량이 부족하거나 동선이 확보되지 않으면 물류 지연이 발생하므로, 지게차 운용 대수에 맞춘 전용 동력 배선 신설이 필수적입니다.
산업용 지게차 충전기는 상시 고전류를 소비하는 중부하 기기이기 때문에 기존의 일반 콘센트에 문어발식으로 연결하면 과열로 인한 화재나 차단기 트립 사고가 발생합니다. 그렇기 때문에 기준을 정확하게 숙지하고, 전용 동력 차단기를 확보 및 일대일 분기 회로를 안정적으로 구축하는 것이 중요합니다.
청주 전기공사 동원F&B 공장 배전 계통 및 50m 포설 경로 분석
이번 청주 전기공사 동원 F&B 공장은 배전 시스템의 여유 용량을 정밀 진단하는 것으로 시작되었습니다. 현장 검토 결과, 공장 벽면에 설치된 기존 메인 분전반 판넬 내부의 50A 배선용 차단기(MCCB)를 메인 전력원으로 활용하여 5개의 충전 기기를 안정적으로 커버할 수 있음을 확인했습니다.

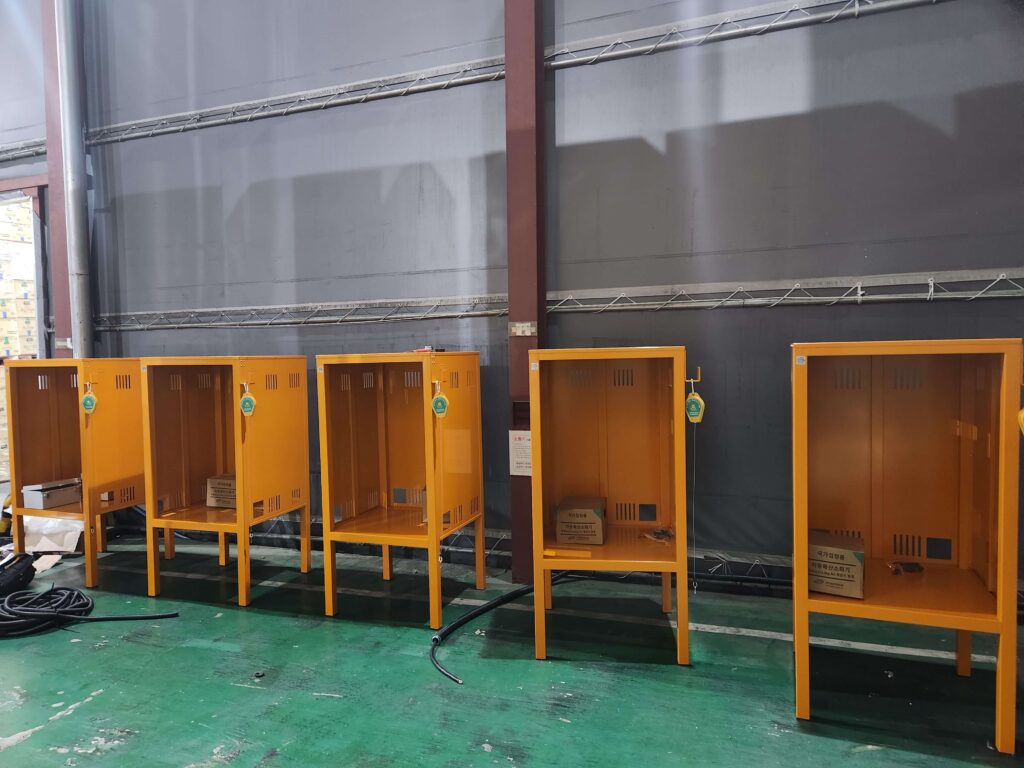

다만, 기존 메인 분전반에서 충전기가 들어설 최종 노란색 거치함 스테이션까지의 거리가 약 50m에 달했습니다. 공장 내부 벽면과 천장 구조물을 통과하는 장거리 경로 특성상 전선의 피복 손상과 물리적 충격을 원천 차단하기 위해, 견고하고 유연한 성능을 가진 GW36 규격의 플렉시블 전선관을 메인 보호 배관으로 선정하여 시공에 착수했습니다.
GW36 배관 포설 및 분기 분전반 결선 작업 디테일
공장 가동 스케줄에 맞춰 메인 전원을 안전하게 차단하고, 무전압 상태를 체크한 뒤 한전 공급 규정 및 한국전기설비규정(KEC) 기준에 맞추어 작업을 개시했습니다.
- 메인 판넬 50A 차단기 결선 및 간선 인입

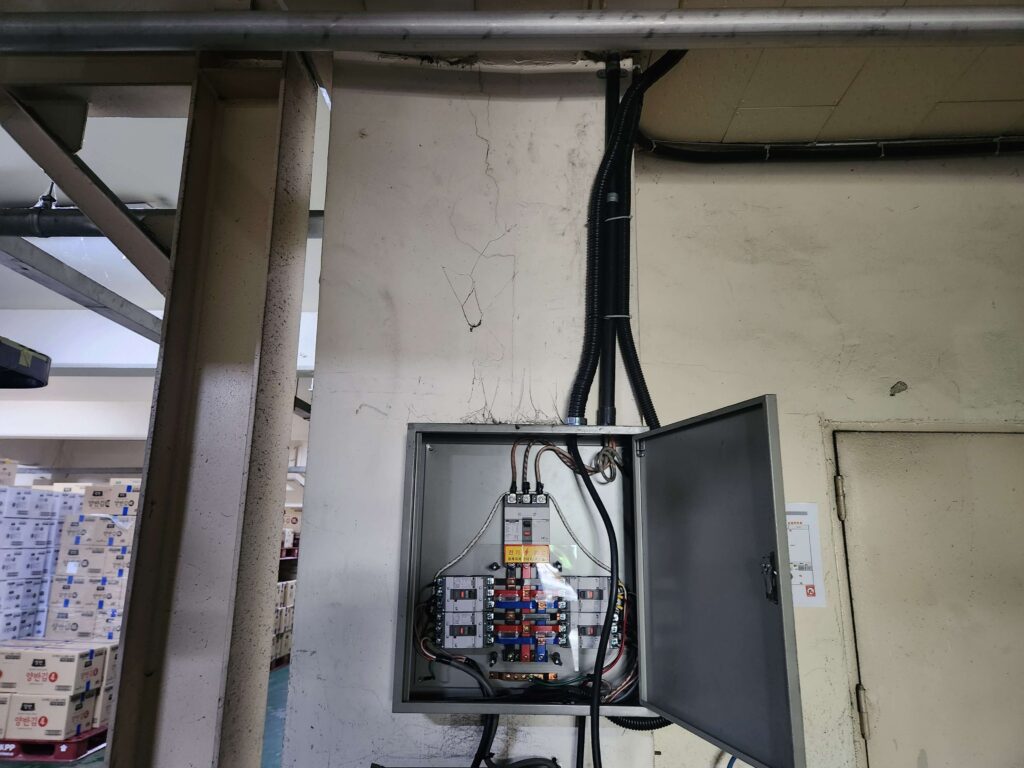

기존 분전반 내부의 LS산전 ABN 53c 50A 차단기 2차측에서 동력을 인출했습니다. 전선이 단자대에서 이탈하거나 접촉 저항으로 인한 열화가 생기지 않도록 규격 터미널을 압착하여 단단히 체결했으며, 상부로 빠져나가는 라인은 GW36 배관 내부로 부드럽게 인입시켜 고정했습니다.
- 스테인리스 분기 단자함 신설 및 2차측 분배

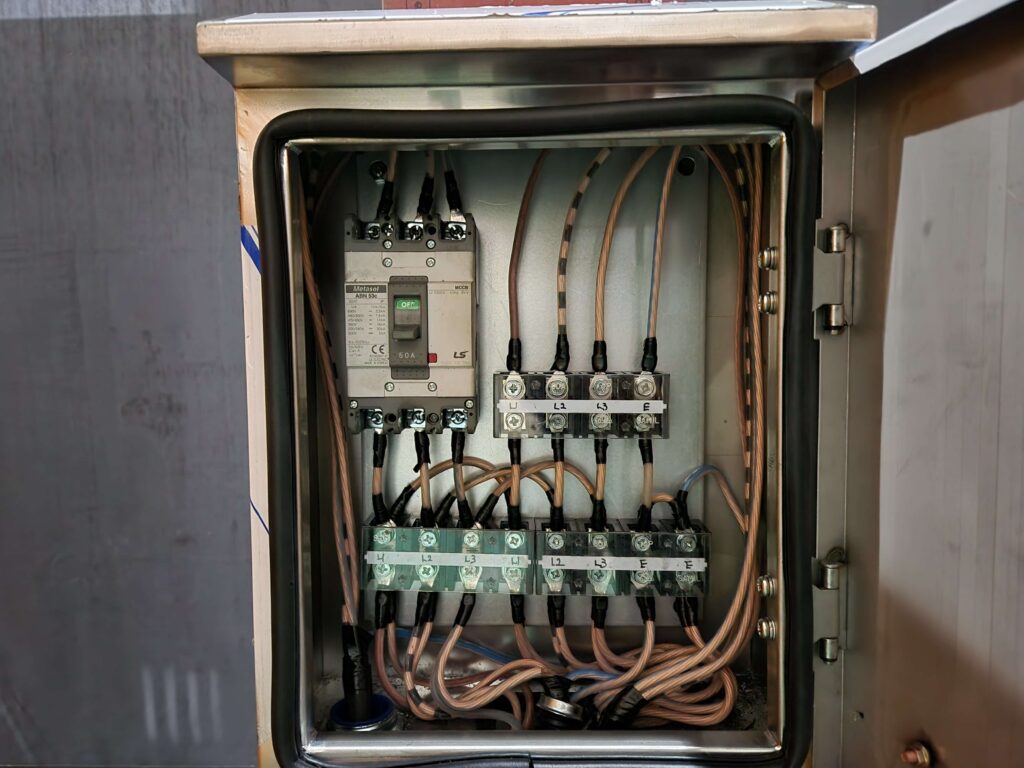

약 50m를 타고 넘어온 메인 간선은 지게차 충전 구역 벽면에 새롭게 신설한 스테인리스 스틸 분기 단자함(외함)으로 인입시켰습니다. 단자함 내부에는 고용량 메인 차단기를 거쳐 정렬된 분기 단자대(Terminal Block)를 배열했습니다. L1, L2, L3 및 접지(E) 선로가 서로 꼬이거나 오결선되지 않도록 정확하게 마킹하고 일대일로 매칭 결선하여 안전성을 확보했습니다.
- 개별 하이박스(Hi-Box) 내 ELCB 누전차단기 마감

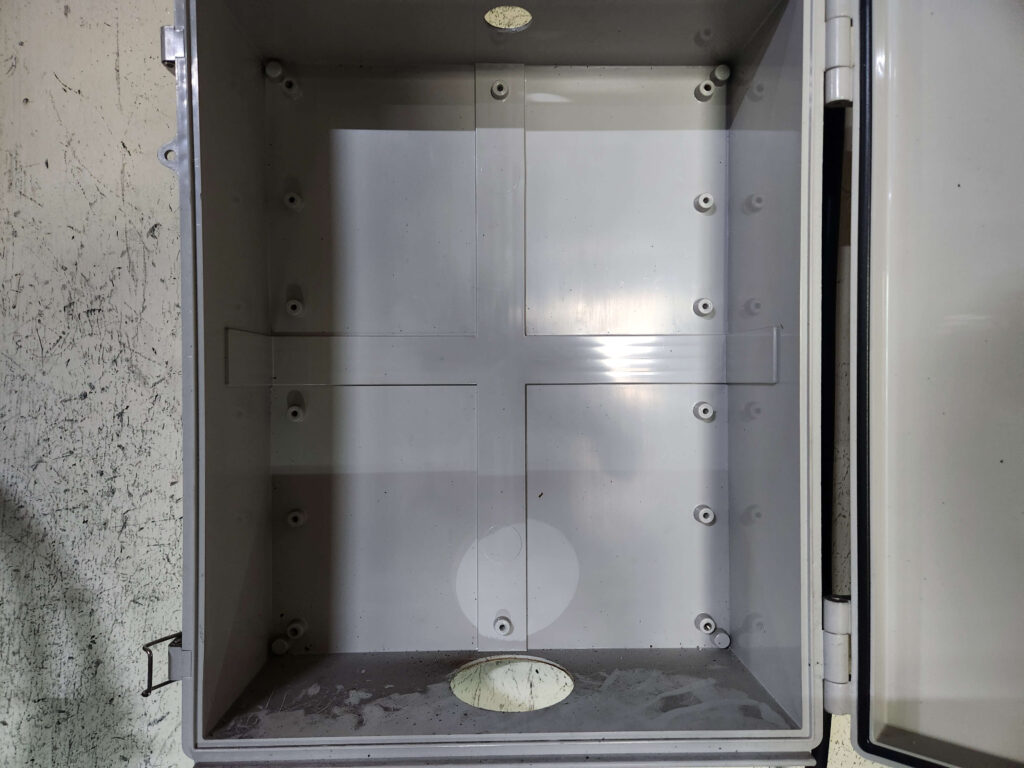

단자함에서 쪼개진 각각의 분기 선로들은 노란색 전동지게차 충전함 내부에 부착된 개별 하이박스로 연결되었습니다. 공장 내부의 습기나 분진이 차단기에 직접 닿는 것을 막을 뿐만 아니라, 개별 차단기 설치를 통해 각각 독립된 누전 보호 계통을 갖추게 되었습니다.
충전기 5개소 동력 신설 완료 후 개선 결과 및 효과

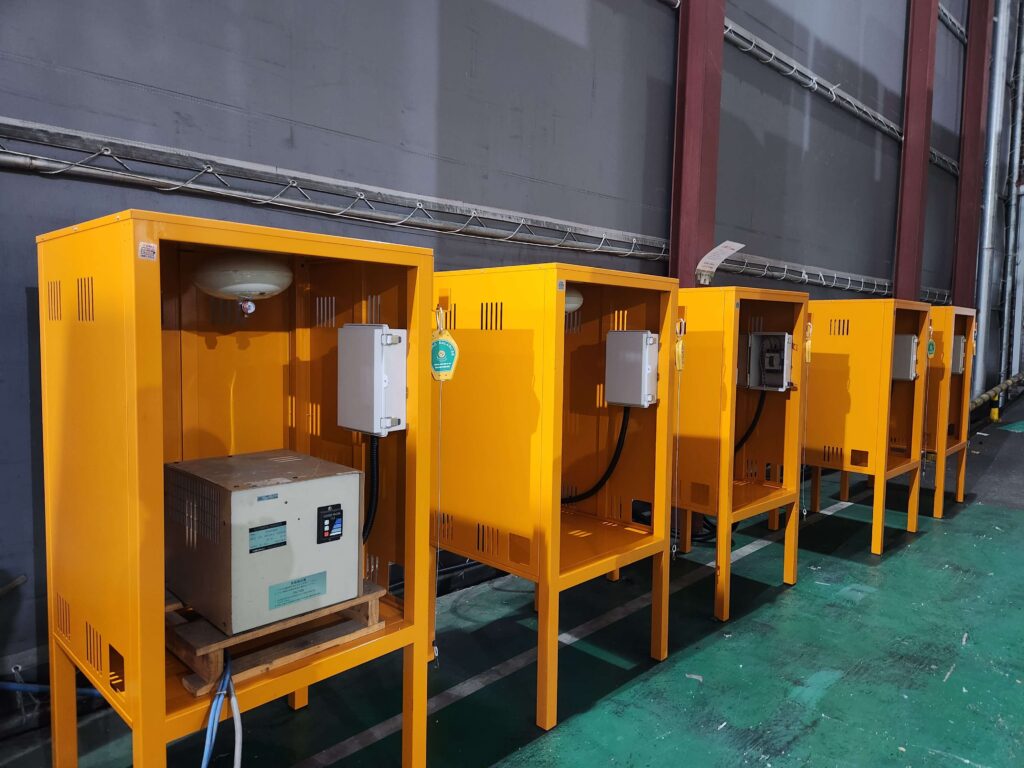

5개 스테이션의 최종 결선과 하이박스 조립을 마무리한 후, 노란색 충전기 거치함 내부에 전동지게차 충전기 본체를 안착시키고 상시 부하 테스트 및 종합 계측 진단을 실시했습니다.
- 전압강하 없는 안정적 충전: 50m 장거리 동력 포설에도 불구하고 규격 배선(GW36 배관 내장) 시공으로 전압 하강 현상 없이 5대 동시 풀 충전 전력이 안정적으로 공급됩니다.

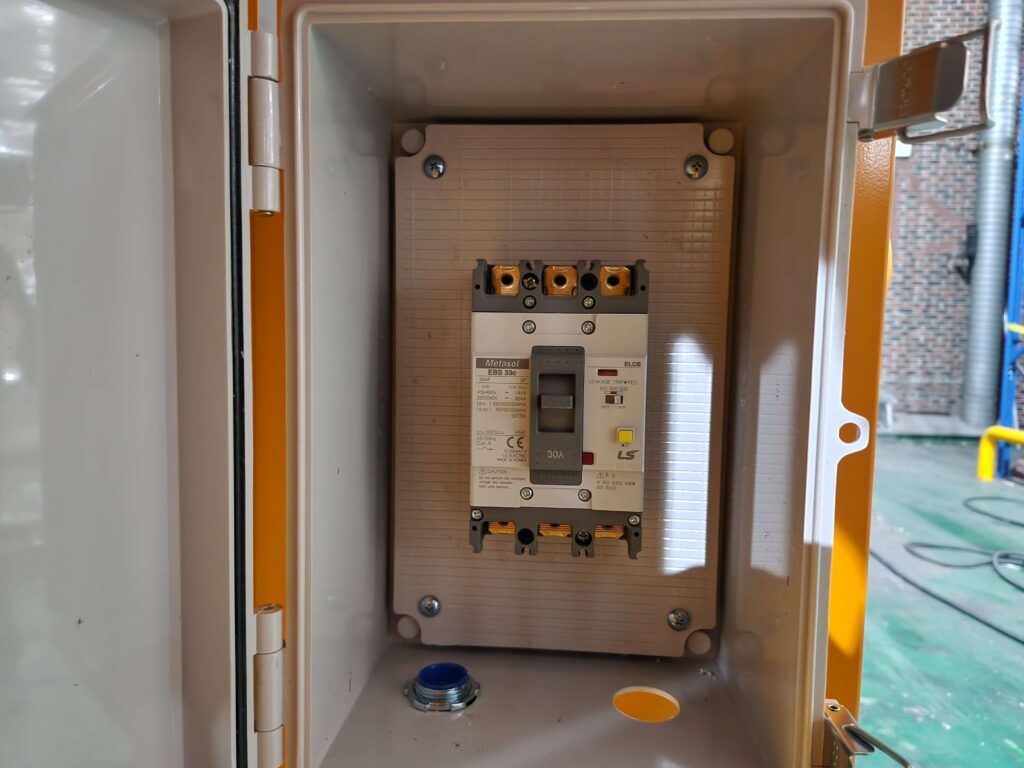

- 단독 누전 차단 시스템 구축: 충전기마다 하이박스 내 30A 누전차단기를 거치했기 때문에, 향후 특정 충전기나 지게차 배터리에서 누전이 발생하더라도 해당 라인 1개만 차단되므로 공장 물류 시스템 전체가 마비되는 연쇄 트립 리스크를 완벽히 차단했습니다.
- 완벽한 환경 차단 및 내구성: 분진과 습기가 있는 공장 작업장 환경을 고려해 스테인리스 외함, GW36 배관, 하이박스 밀폐 구조로 마감하여 설비 기준을 완벽하게 만족했습니다.
공장 동력 및 충전 설비 안전 유지관리 포인트
- 누전차단기(ELCB) 월 1회 테스트 버튼 점검: 하이박스를 열고 30A 누전차단기의 황색/적색 테스트 버튼을 눌러 정상적으로 툭 떨어지는지 확인해야 합니다. 상시 충전 전류로 인한 고착 현상을 예방하는 가장 쉬운 방법입니다.
- GW36 배관 및 결선 부위 열화 체크: 장시간 충전 시 간선 접촉 부위에 과열이 없는지 주기적으로 확인해야 합니다. 정기적으로 열화상 진단을 진행하시면 눈에 보이지 않는 접촉 불량을 사전에 잡아낼 수 있습니다.
- 정밀 기술력을 갖춘 전문 업체 이용: 공장 배전반 개조와 장거리 동력 간선 작업은 전기 흐름의 밸런스를 맞추는 고난도 공정입니다. 전압강하와 허용전류를 정확히 계산할 수 있는 업체를 선택하셔야 장기적인 안전성을 확보할 수 있습니다.
