세종 공장 전기공사 대지저항 문제로 접지저항이 안 나올 때, 한국전기설비규정(KEC) 합격 기준인 1옴 이하를 완벽하게 맞춰 전기안전공사의 사전 검측 승인을 받아낸 실제 메쉬 접지 시공 사례입니다. 수변전실 접지공사는 건물이 올라가고 바닥 콘크리트를 쳐버리면 재시공이 불가능하기 때문에, 뼈대를 올리기 전 반드시 법적 수치를 달성하고 승인을 받아야 후속 건축 공정을 진행할 수 있습니다.

세종 공장 전기공사 기초 콘크리트 전 접지저항 1옴 이하를 끝내야 하는 이유

공장 신축 현장에서 수변전실 접지공사는 건축의 가장 기초 단계에서 이루어집니다. 땅을 파고 굵은 나동선을 깔아 1옴 이하를 만들어 놓은 뒤, 전기안전공사에 시공 사진과 계측 수치를 보고하여 승인을 받아야 비로소 그 위에 콘크리트를 붓고 건물 뼈대를 올릴 수 있습니다.

만약 이 사전 검측 단계에서 접지 수치 미달이 날 경우, 기초 콘크리트를 타설하거나 땅을 덮을 수 없기 때문에 전체적인 건축 스케줄에 영향을 미칠 수 있습니다. 따라서 수변전실의 1옴 합격 수치는 건축 시작 전 반드시 넘어야 할 첫 번째 법적 관문입니다.

눈에 보이지 않는 토양의 대지저항률이 접지 성패를 가릅니다

현장 관계자분들이 가장 답답해하시는 부분이 “눈에 보이는 자갈이나 모래도 없고 멀쩡한 흙인데 왜 대낮에 저항 수치가 안 잡히냐”는 점입니다. 이는 육안상의 문제가 아니라 토양 내부의 화학적 성질과 고유한 물리적 특성인 ‘대지저항률’ 차이 때문입니다.

• 수치 달성이 극악인 ‘높은 대지저항률 토양’ : 겉보기엔 평범한 흙이어도 토양 내부에 수분이 극도로 메말라 있거나, 전기가 흐르는 데 필요한 미네랄, 염분 같은 전해질 성분이 부족한 건조 지대 토질입니다. 이런 땅은 전기를 밀어내는 성질이 강해 일반적인 시공 방식으로는 기준치 미달이 발생합니다.
• 상대적으로 유리한 ‘낮은 대지저항률 토양’ : 상시 습기가 유지되는 진흙이나 점토질 토양입니다. 흙 자체의 통전성이 좋아 저항값을 떨어뜨리기에 비교적 유리한 조건이지만, 그렇다 하더라도 수변전실 기준인 1옴 이하를 맞추기 위해서는 단순 접지봉 수십 개로는 불가능하며, 반드시 면적을 넓게 쓰는 정석 메쉬 공법이 병행되어야만 합격 수치에 도달할 수 있습니다.

세종 공장 전기공사 현장 문제 분석 | 접지봉 20개 투입 후 수치 미달

이번 세종 공장 접지공사 현장 역시 외관상으로는 특이점이 없는 일반 토양이었지만, 정밀 측정 결과 대지저항률이 상상 이상으로 높은 악조건의 토질이었습니다.

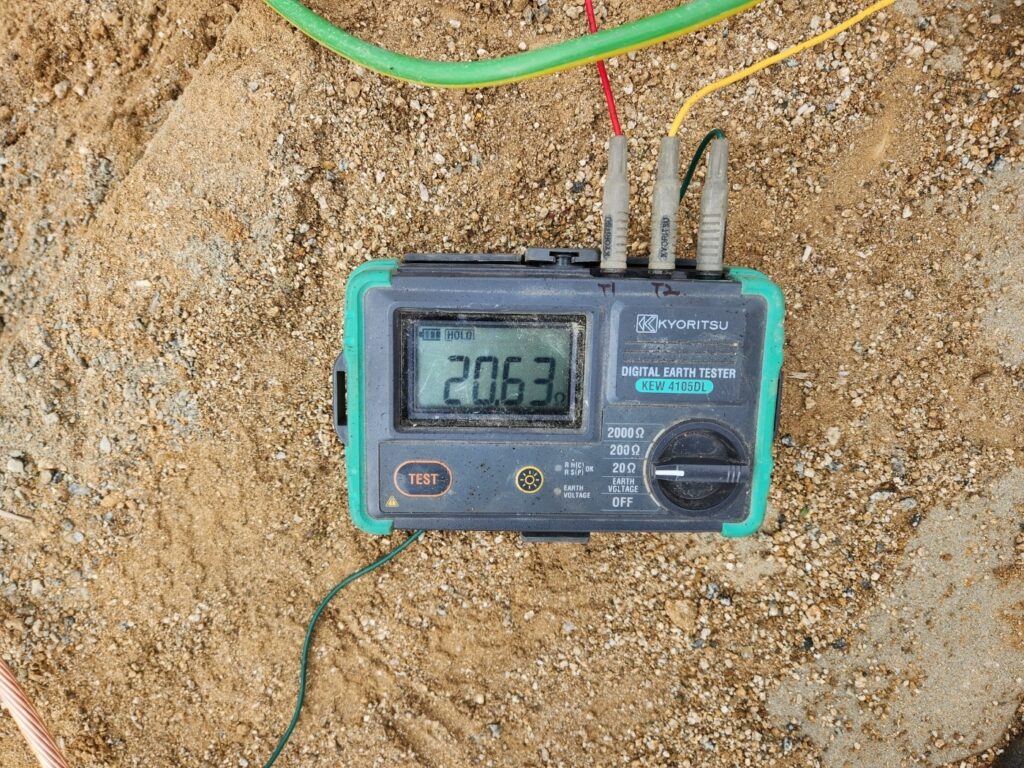

초기 작업에서는 일반적인 기준에 맞추어 접지봉 약 20개를 박고 나동선을 돌렸으나, 토양의 높은 저항 성질 때문에 KEC 법적 합격 기준인 1옴 근처에도 미치지 못한 20옴 상태였습니다.

이 상태로는 전기안전공사의 사전 승인을 받을 수 없어 접지봉 및 범위를 넓혀서 보강 작업을 했습니다.

접지봉 50개와 나동선 200m로 십자 메쉬 접지 보강 시공

바닥을 덮기 전 완벽하게 합격 수치를 뽑아내기 위해, 땅속에 거대한 전기 그물망을 짜 넣는 격자형 메쉬(Mesh) 공법으로 범위를 넓혀 재시공을 진행했습니다.

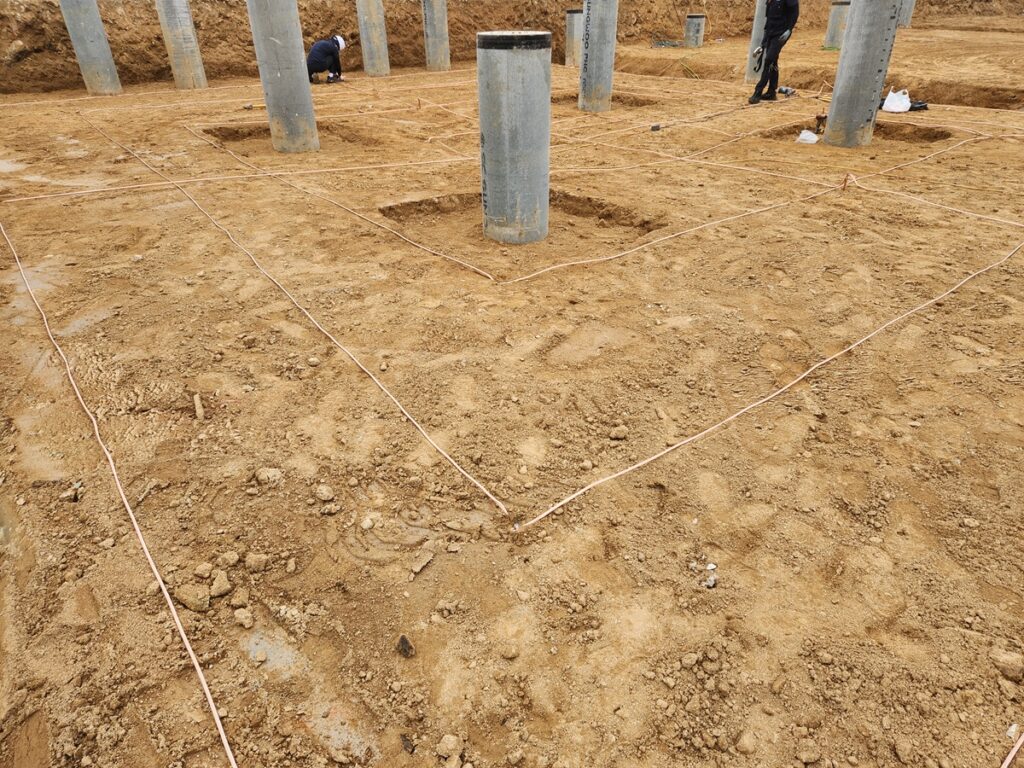

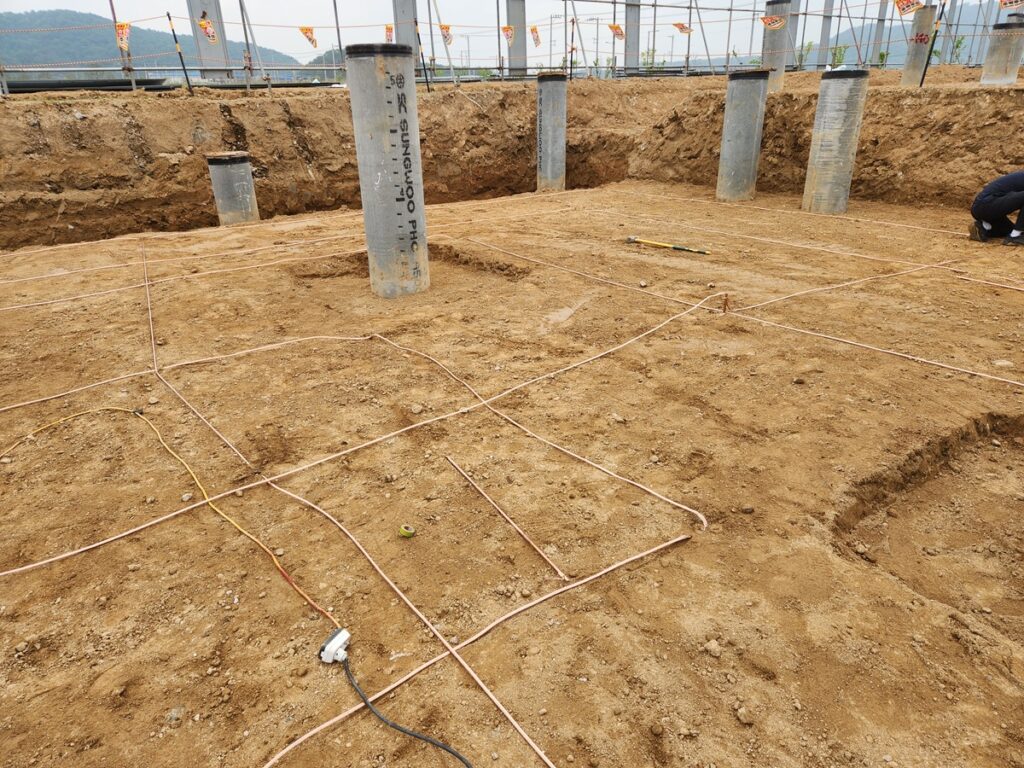

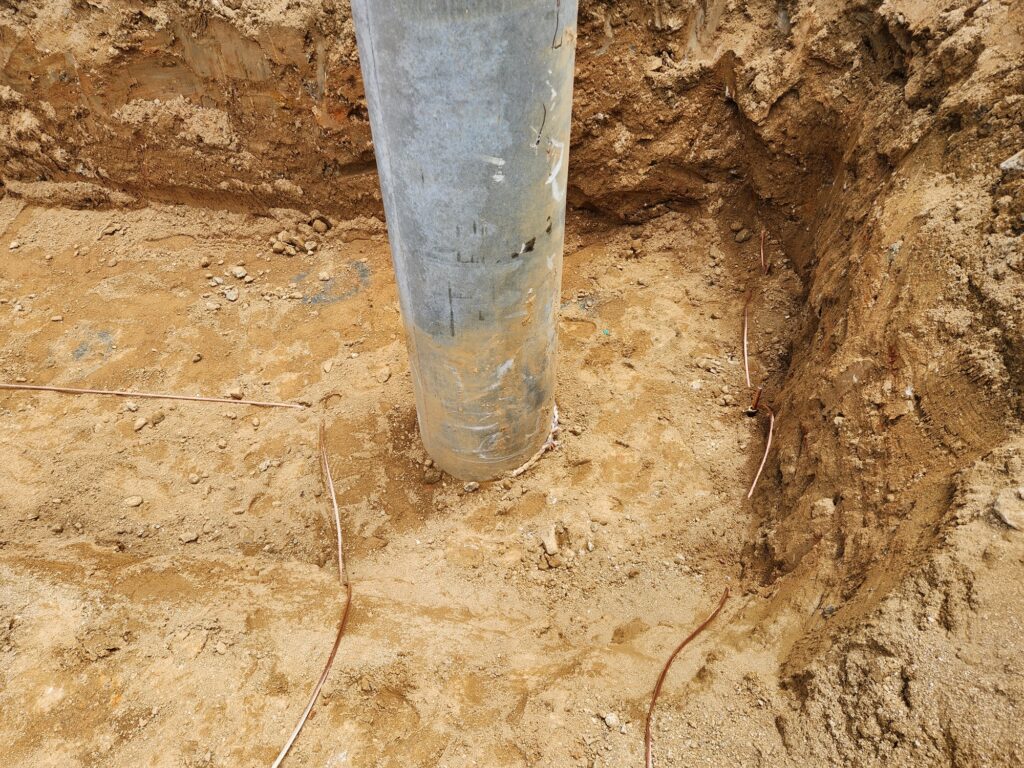

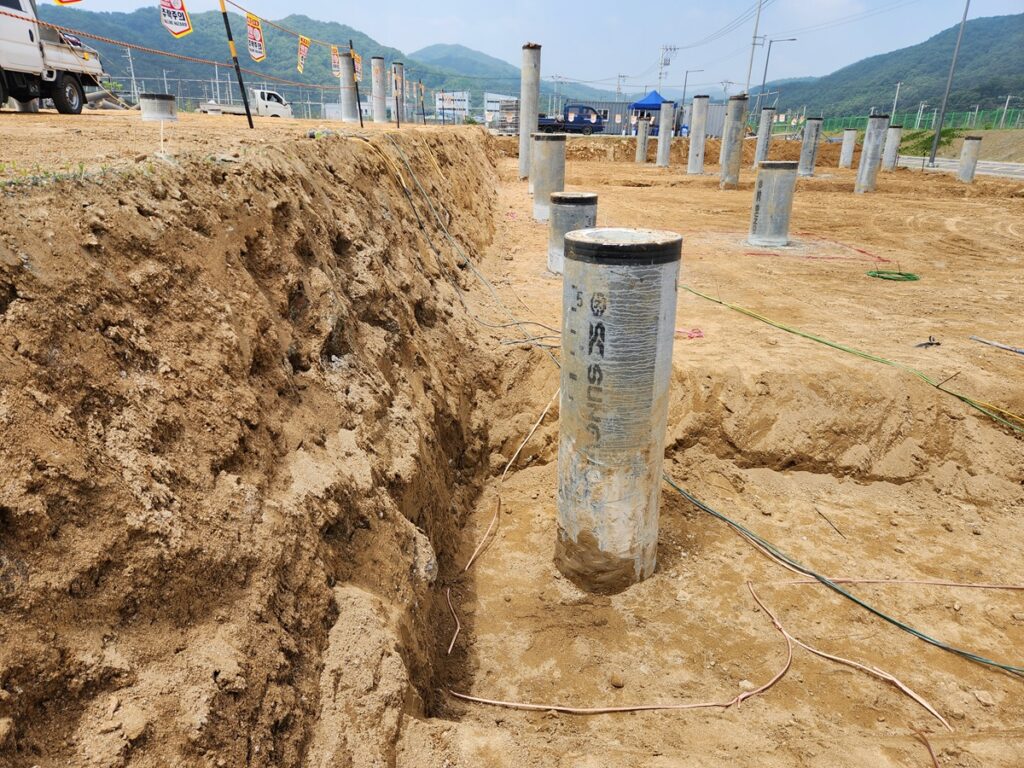

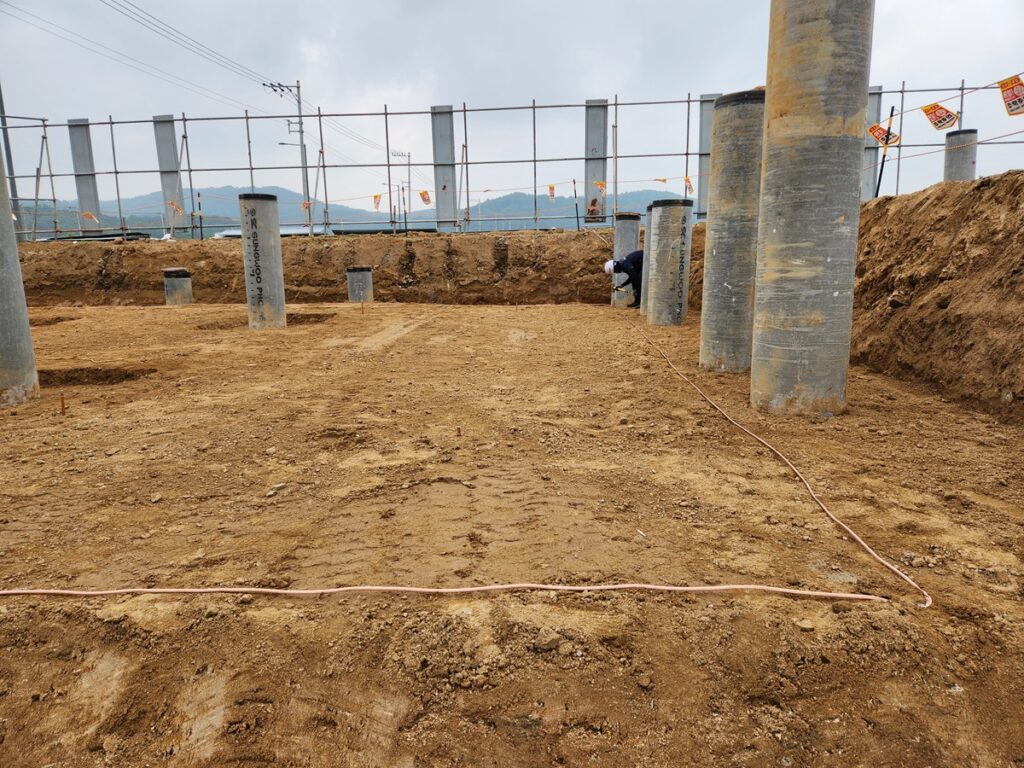

• 바둑판 모양 격자 굴착: 수변전실 부지 바닥을 십자 모양 격자로 넓게 파내어 나동선이 대지와 접촉하는 면적을 수평으로 크게 확장했습니다.

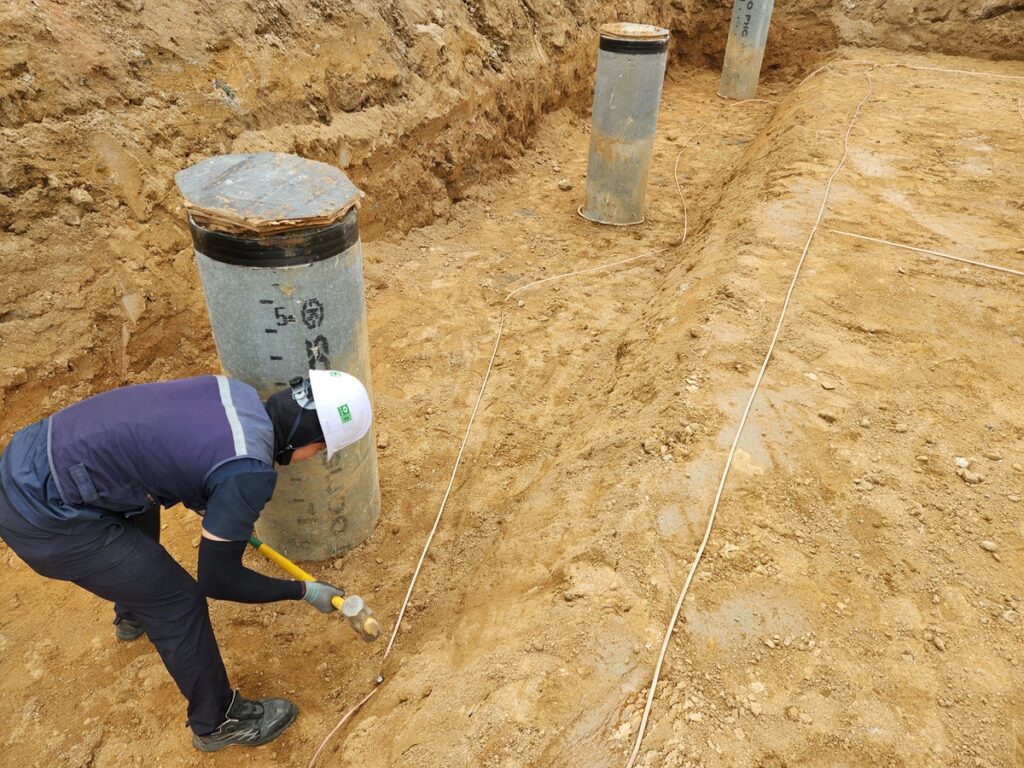

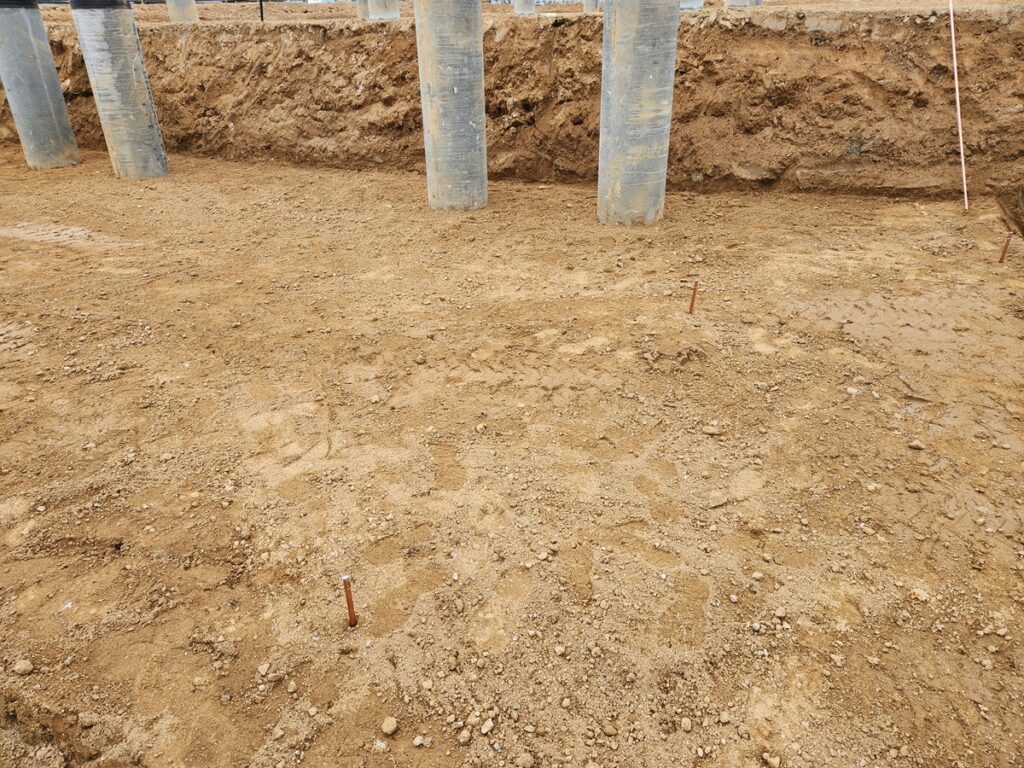

• 접지봉 30개 추가 타격 (총 50개): 부족했던 수직 접촉 면적을 확보하기 위해, 사방으로 범위를 대폭 넓혀가며 30개의 접지봉을 추가로 깊숙이 박아 넣었습니다.

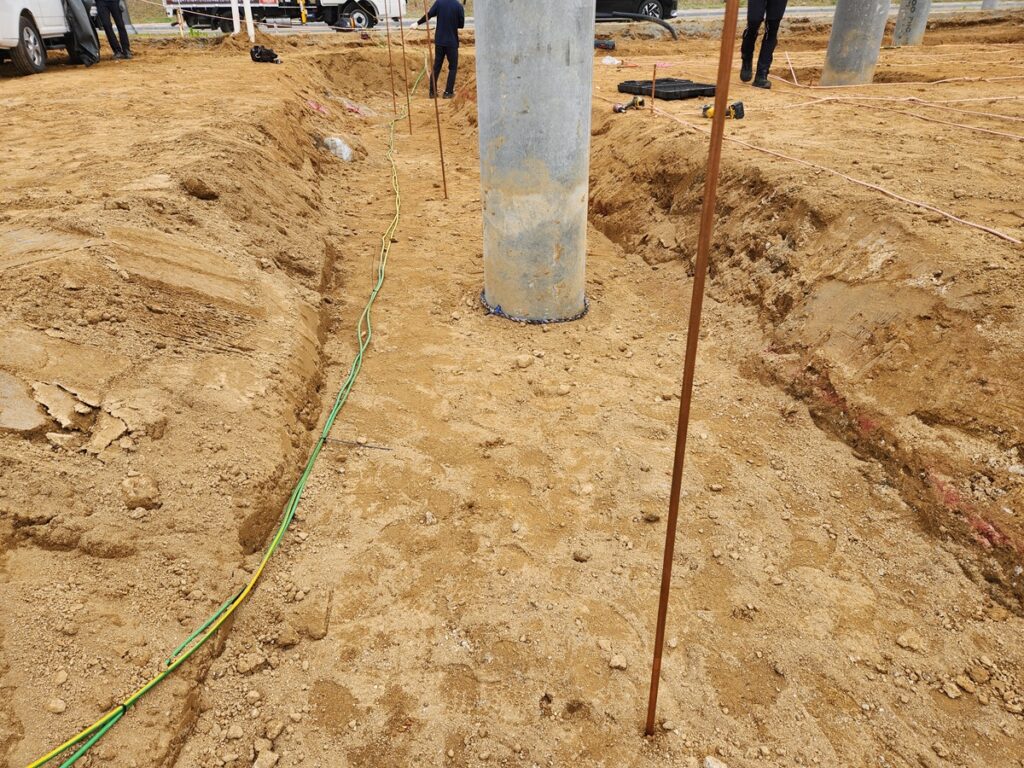

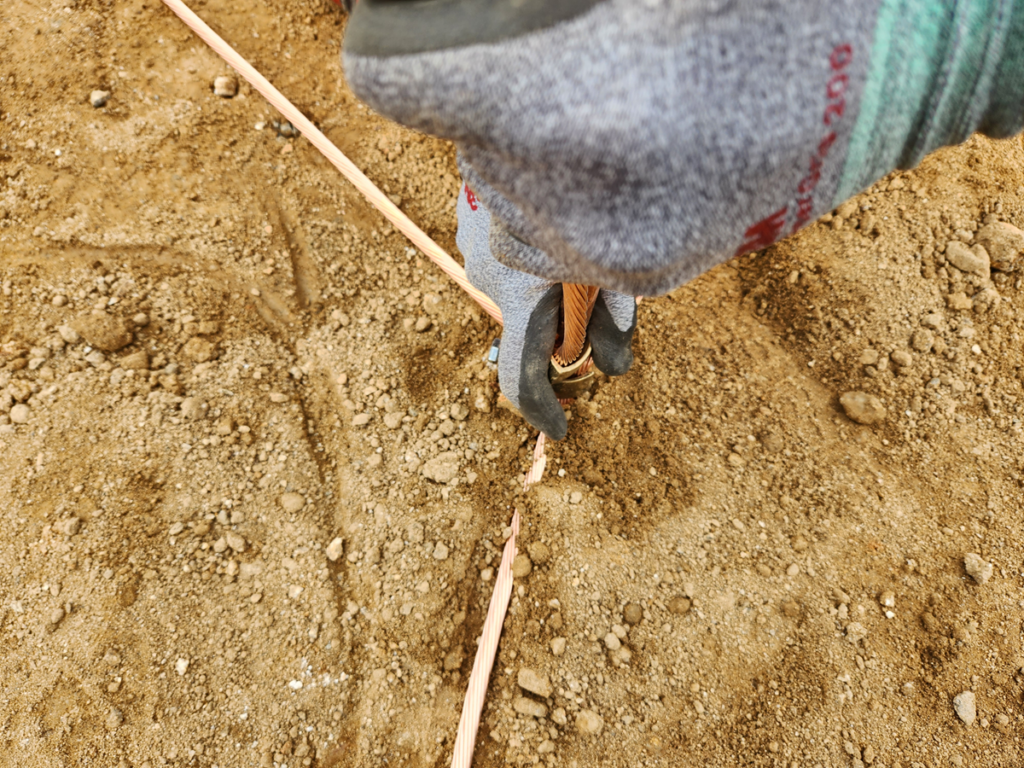

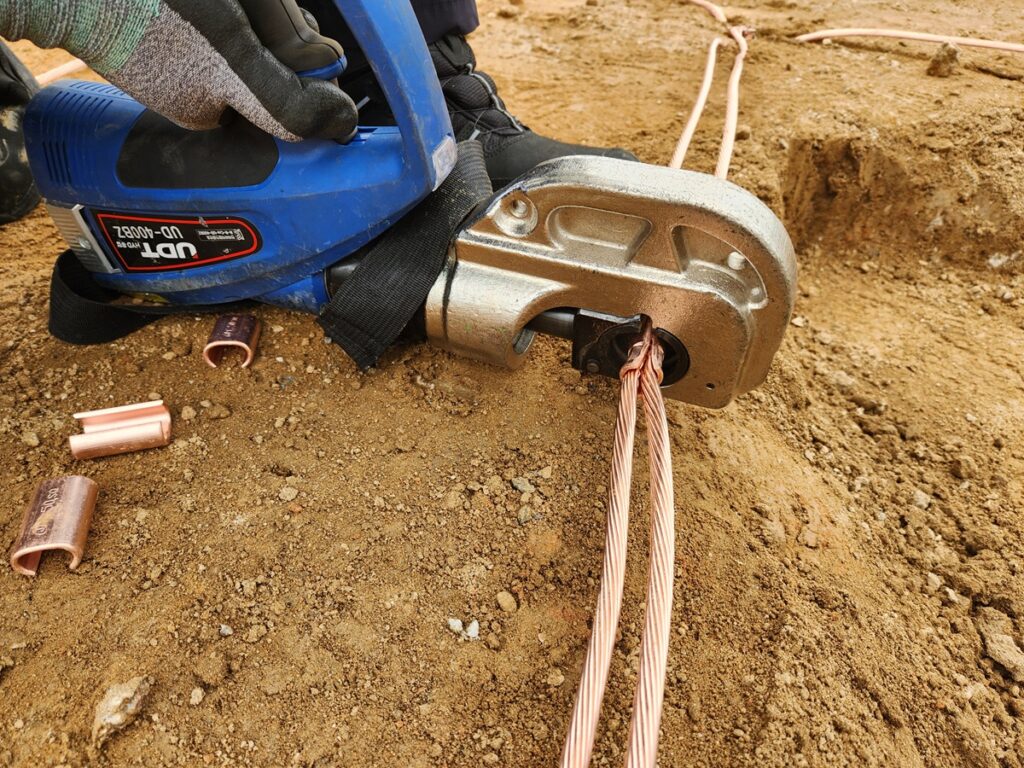

• KEC 규격 나동선 50SQ 200m 매설 : 사고 시 엄청난 고장 전류를 버텨내야 하므로 법적 기준 굵기인 굵은 50SQ 나동선을 200m 이상 풀었습니다. 50개의 접지봉과 나동선을 십자로 엮어 단단히 결속 및 압착함으로써 완벽한 접지 서킷을 완성했습니다.

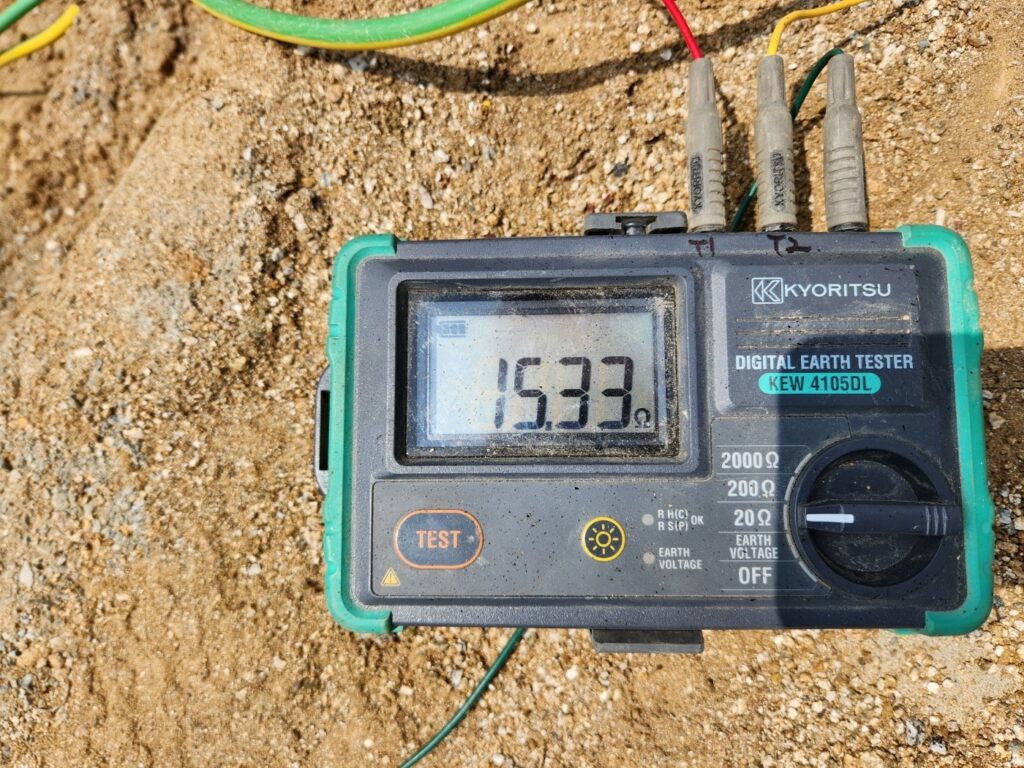

세종 공장 전기공사 메쉬 공법 적용 후 법적 기준 통과 및 검측 승인 결과

200m에 달하는 나동선 그물망과 50개의 접지봉이 세종 현장의 건조한 토양을 싹 감싸 안으면서, 전기가 흐를 수 있는 완벽한 통로가 만들어졌습니다.

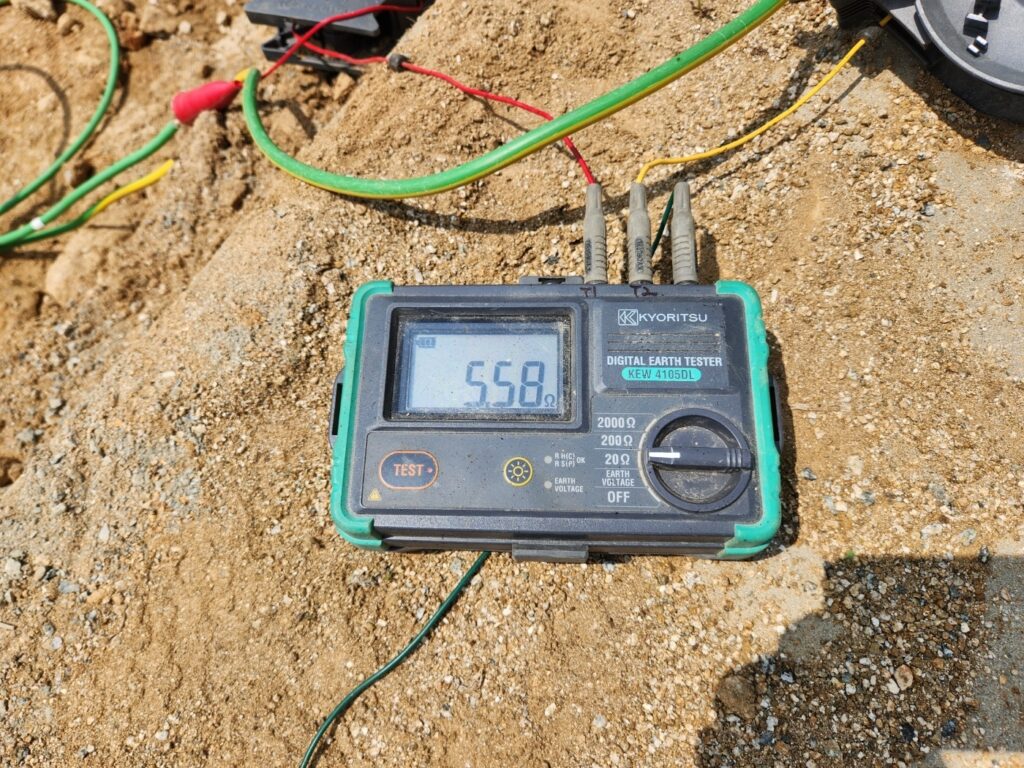

추가 시공 완료 후 접지저항 측정기로 최종 확인한 결과, 목표했던 1옴 이하 수치를 완벽하게 달성했습니다. 현장에서 정밀 계측된 데이터와 시공 사진을 정리하여 전기안전공사에 보고했고, ‘기초접지 사전 검측 승인’을 안전하게 획득했습니다.

덕분에 건축 일정에 문제 없이 콘크리트 타설과 건축 공정이 차질 없이 진행 될 예정이며, 향후 공장 완공 후 수변전실 가동 시 어떤 누전 사고가 나도 장비와 인명을 완벽히 보호할 수 있는 안전한 전기 기반을 다졌습니다.

세종 공장 전기공사 비용과 시간을 아끼는 실전 팁

콘크리트 타설 하기 전, 초기 접지 검측 과정에서 공사 비용과 일정 문제를 사전에 방지하기 위해서는 딱 두 가지만 기억하세요.

• 처음부터 메쉬 공법 설계: 세종 등 신규 산업단지들은 땅을 다지는 과정에서 대지저항률이 높아지는 경우가 많습니다. 초반에 대충 봉만 박았다가 미달 나와서 건축 일정을 멈추고 재공사하면 비용이 두 배로 든다는 점을 명심하고 처음부터 확실한 메쉬 공법을 선택해야 합니다.
• 법적 규격 자재(50SQ) 사용: 수변전실로 들어오는 고전압을 버티려면 설계 공식에 맞는 나동선을 사용해야 합니다. 비용을 아끼기 위해 규격에 맞지 않은 얇은 선을 사용하게 된다면, 사전 확인 단계에서 서류와 실물 불일치로 승인을 받을 수 없습니다.

공장 안전을 위한 중부전기의 약속

이번 세종 현장은 외관상으로는 알 수 없었던 까다로운 토질 조건을, 한국전기설비규정(KEC)에 맞춰 접지공사를 진행항 시공 사례입니다. 바닥 콘크리트 속에 묻혀 눈에는 보이지 않게 되겠지만, 촘촘하게 엮인 50SQ 나동선 그물망은 앞으로 공장이 가동되는 내내 설비와 작업자의 안전을 든든하게 지켜줄 것입니다.

세종, 청주 공장 신축 및 증설 과정에서 초기 접지공사 승인 문제나 저항값 미달로 일정에 차질을 겪고 계신 사장님들 계시다면, 언제든 저희 중부전기로 편하게 문의해 주시기 바랍니다. 정석 시공과 확실한 데이터로 해결해 드리겠습니다.
