청주 전기안전관리업체에서 분전반 차단기 70도 과열 진단 및 긴급 보완한 사례를 소개합니다. 청주 비하동에 위치한 H고등학교에서 정기 전기안전진단을 하던 중 급식실 내부 분전반 식기세척기 차단기 T상에서 70도 이상 고열이 확인되어. 화재 예방을 위해 중부전기 공사팀의 긴급 지원을 받아 작업하였습니다.
Q. 청주 전기안전관리업체 전기안전진단 중 분전반 내부 전선의 열화상 온도가 70도를 넘어섰다면 위험한가요?
A. 전선 피복의 허용 온도를 위협하는 매우 위험한 경고 신호이며, 즉각적인 전기안전점검과 보완 공사가 시급합니다. 접속 부위 볼트 풀림이나 노후화로 저항이 커지면 스파크와 함께 대형 화재로 이어질 수 있으므로, 과열된 케이블을 과감히 절단하고 규격 터미널을 전동 압착기로 강력하게 물려주는 작업이 필수적입니다.
빌딩 및 아파트, 공장 관리 시 전기안전점검과 진단이 법적으로 필수인 이유
공장이나 아파트, 대형 빌딩의 자산 가치를 지키고 상시 가동률을 유지하기 위해서는 정기 전기안전점검은 필수입니다. 제도적으로도 전기안전관리법 제11조 및 제22조에 의거하여, 일정 규모 이상의 수용가는 자격 면허를 갖춘 대행원을 선임하여 주기적인 정밀 검사를 수행하도록 법제화되어 있습니다.
만약 형식적인 체크리스트 작성에 그치거나 정기적인 전기안전진단을 소홀히 하여 수배전반 화재나 셧다운 사고가 발생할 경우, 중대재해처벌법 및 관계 법령에 따라 관리 주체가 막대한 법적 책임을 지게 됩니다. 따라서 고성능 계측 장비를 동원한 정기적인 점검은 단순한 지출이 아니라 법적 리스크를 해소하는 가장 확실한 안전장치입니다.
청주 전기안전진단 및 현장 점검 사례 분석

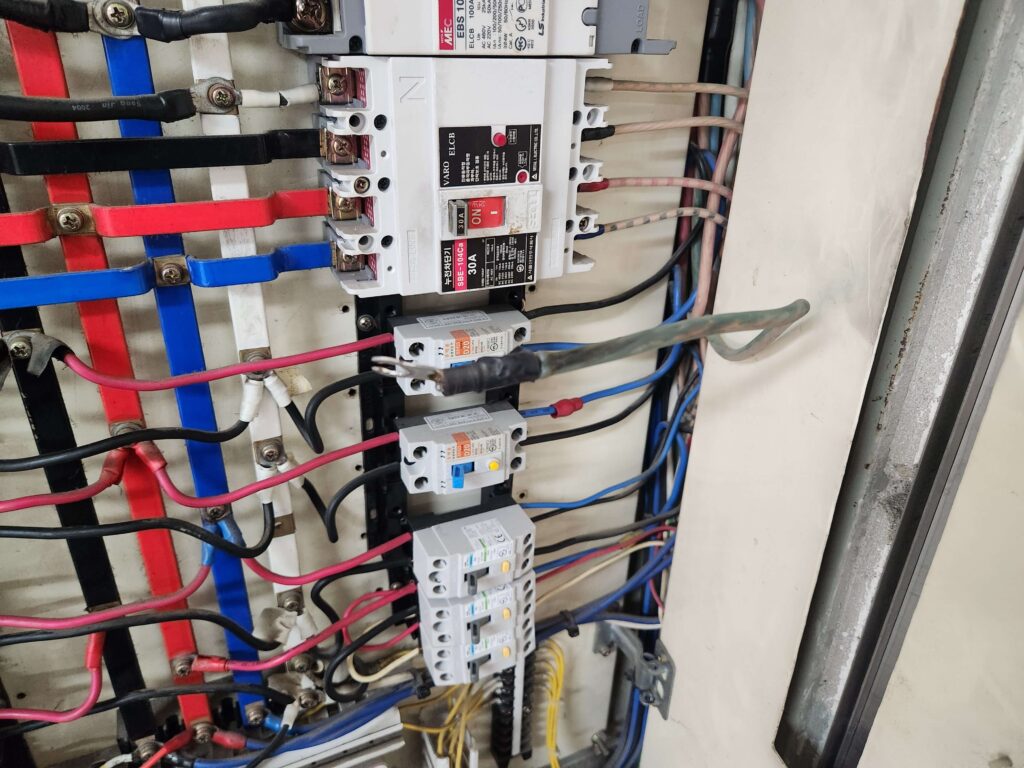

청주 비하동에 위치한 H고등학교는 전기안전관리대행 고객으로, 월간 정기점검을 하던 중 분전반 우측 식기세척기 차단기의 T상에서 열화 발생이 확인되어 정밀 정비에 착수했습니다.

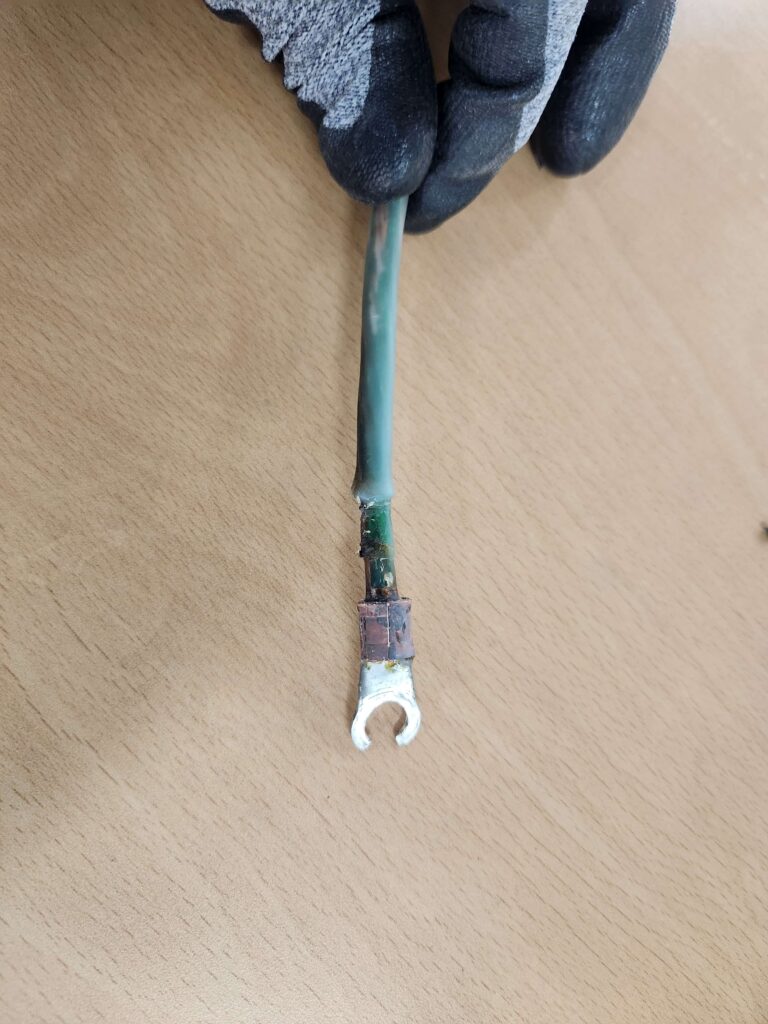

중부전기는 전기안전관리대행 외에도 태양광, 전기안전진단, 전기공사팀까지 운영하고 있어 한 큐에 모든 작업이 가능하고 긴급 출동에 유리합니다. 연락을 받고 바로 공사팀이 출동하여 검은색으로 변색된 케이블 10cm 정도를 절단 후 테이핑을 벗긴 결과, 전선의 두께가 얇아지고 터미널이 갈색빛으로 변색되어 열화가 상당히 많이 진행되었음을 확인할 수 있었습니다.
동일 누전 차단기의 R, S상은 40도로 정상 범위임을 확인하였고, T상 열화는 압착 불량 및 접촉 저항 증가였습니다.
청주 전기안전관리업체 중부전기 | 긴급 케이블 선로 보완 과정
안전한 시공을 위해 해당 누전 차단기를 차단하고, 케이블을 분리하여 작업을 진행했습니다.
- 열화된 노후 전선 구간 절단: 접촉 불량으로 인해 이미 구리 속심까지 산화가 진행된 케이블 끝부분을 케이블 커터기를 사용하여 잘라냈습니다. 열화된 구간을 완전히 도려내고 깨끗한 순정 구리 도체를 노출시키는 것이 중요합니다.

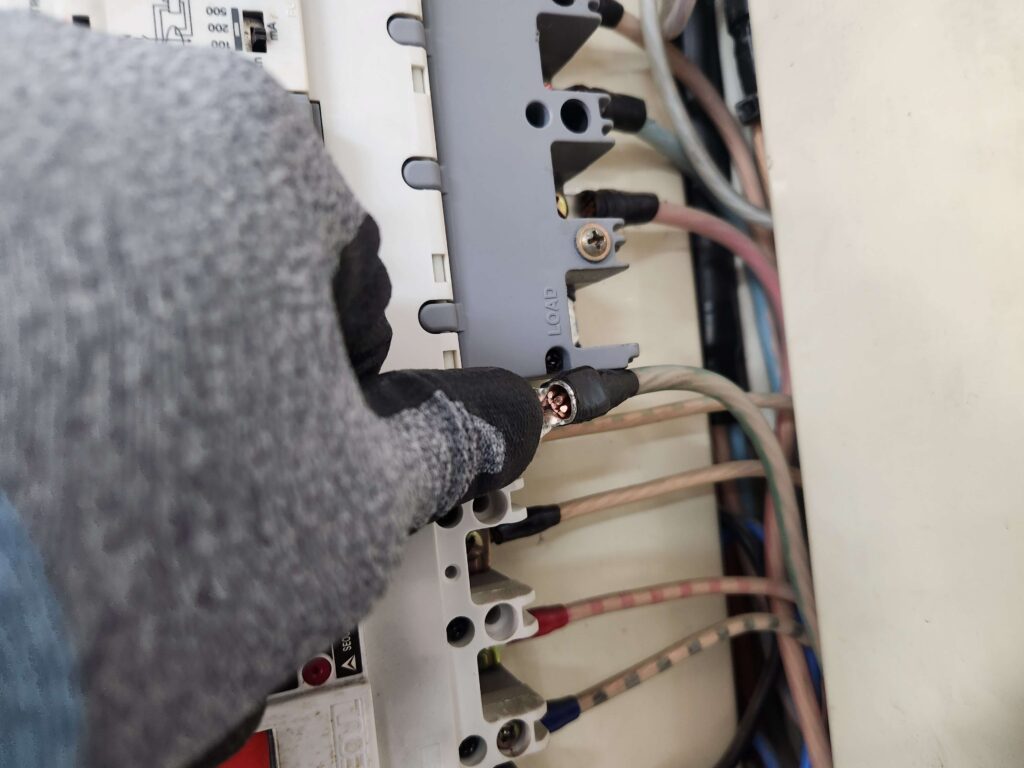

- 유압식 전동 압착기를 활용한 고압 터미널 체결 : 새로 노출시킨 전선에 규격에 일치하는 터미널을 삽입한 뒤, 수동 압착기가 아닌, 충전식 전동 압착기를 사용하여 강력하게 압착하였습니다.
- 테이핑 및 볼트조임 : 압착이 끝난 부위는 3M 내열 절연 테이프를 사용하여 테이핑으로 마무리 하였고, 단단하게 볼트를 조여 마감했습니다.
작업 완료 후 개선 결과
모든 조치를 끝내고 공장 선로를 재가동한 뒤 다시 한번 열화상 카메라로 정밀 모니터링을 진행했습니다.
- 접속부 온도 정상화: 기존 70도를 웃돌던 배선 온도가 40°C의 상온 수준으로 뚝 떨어지며 안정화되었습니다.
- 에너지 손실 차단: 불필요하게 열로 방출되던 접촉 저항성 전력 누수가 차단되어 공장 역률 및 전기 효율이 개선되었습니다.

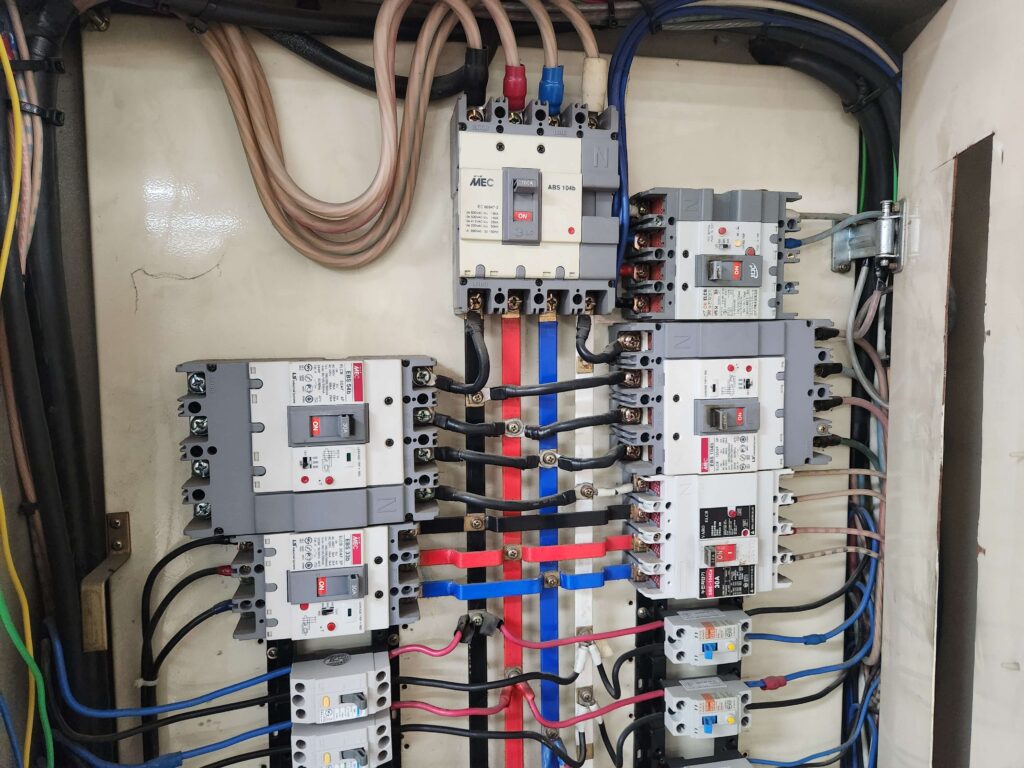

- 학교 내부의 전체 분전반을 재점검하여 안전하게 사용할 수 있도록 하였습니다.
소장님들을 위한 일상적인 분전반 유지관리 가이드 팁
정식 전기안전관리업체가 매달 방문하여 점검을 해주더라도, 현장 관리자분들이 일상에서 아래 3가지를 체크해주시면 사고 예방에 큰 도움이 됩니다.
- 분전반 내부 소음 및 냄새 상시 체크 : 분전반 주변 또는 열었을 때 타는 듯한 냄새가 난다면 즉시 전기안전관리대행업체로 긴급 점검을 요청하셔야 합니다.
- 습기 및 먼지 유입 차단: 분전반 하부의 케이블 인입구로 쥐나 먼지, 습기가 들어오지 않도록 방화폼으로 잘 밀폐되어 있는지 확인해주셔야 합니다.
- 자격 면허 업체 유무 확인: 전기 자격증만 대여해서 서류만 가짜로 끊어주는 무자격 대행은 사고 발생 시 아무런 보상을 받을 수 없습니다. 반드시 정밀 계측 장비를 보유하고 실체가 있는 업체를 선별하셔야 합니다.
중부전기는 전기 자격면허와 열화상 기계를 바탕으로 원인 모를 미열 한 줄기까지 잡아내는 책임 관리를 약속합니다. 청주, 세종, 진천, 오송, 오창 등 충청지역에서 전기안전관리대행 / 에너지진단 / 태양광 / 전기공사까지 한 큐에 가능한 종합전기공사업체 중부전기로 연락 주시면 언제든 명쾌한 정밀 진단을 도와드리겠습니다.
