오창 공장 분전반 발열 점검 및 케이블 교체 작업 사례입니다. 열화상 점검 과정에서 일부 차단기 단자부와 케이블 연결부 온도 상승이 확인되어 분전반 케이블 교체 및 압착 작업을 진행했습니다.
공장 분전반은 장시간 부하 운전이 반복되는 경우가 많아 단자부 접촉 불량이나 케이블 열화가 발생할 수 있으며, 이번 현장 역시 예방 유지관리 목적의 보수 작업을 진행한 사례입니다.
공장 분전반 발열 관련 자주 묻는 질문
Q. 분전반 단자부 발열은 왜 발생하나요?
A. 공장 분전반은 장시간 설비 운전과 반복 부하 영향으로 단자부 접촉저항이 증가할 수 있습니다.
특히 압착 상태 불량이나 체결 상태 이상이 발생하면 특정 단자부에서 국부 발열이 발생할 수 있으며, 반복될 경우 차단기 트립이나 케이블 열화 원인이 되기도 합니다.
Q. 차단기에서 열이 나면 바로 교체해야 하나요?
A. 무조건 차단기를 교체하는 것은 아닙니다. 실제 현장에서는 열화상 점검을 통해 발열 위치와 온도 편차를 먼저 확인하고, 단자 체결 상태·압착 상태·부하 상태 등을 함께 점검합니다.
경우에 따라 단자 재압착이나 케이블 교체만으로도 개선되는 경우가 있습니다.
오창 공장 분전반 발열 점검이 필요했던 이유

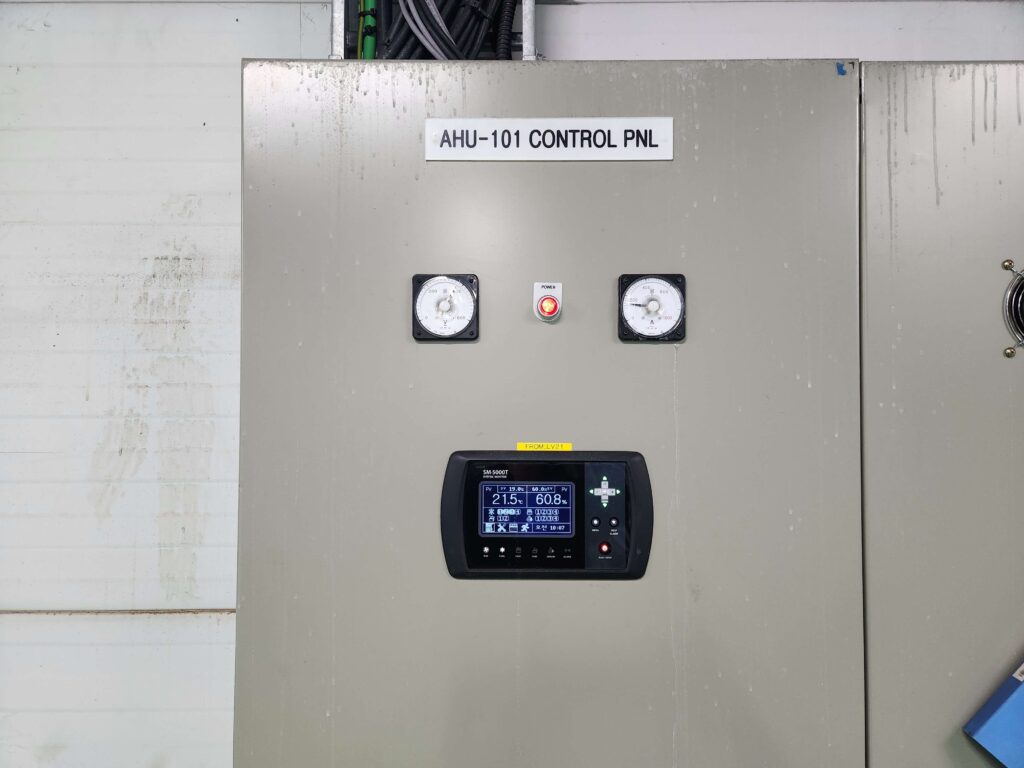

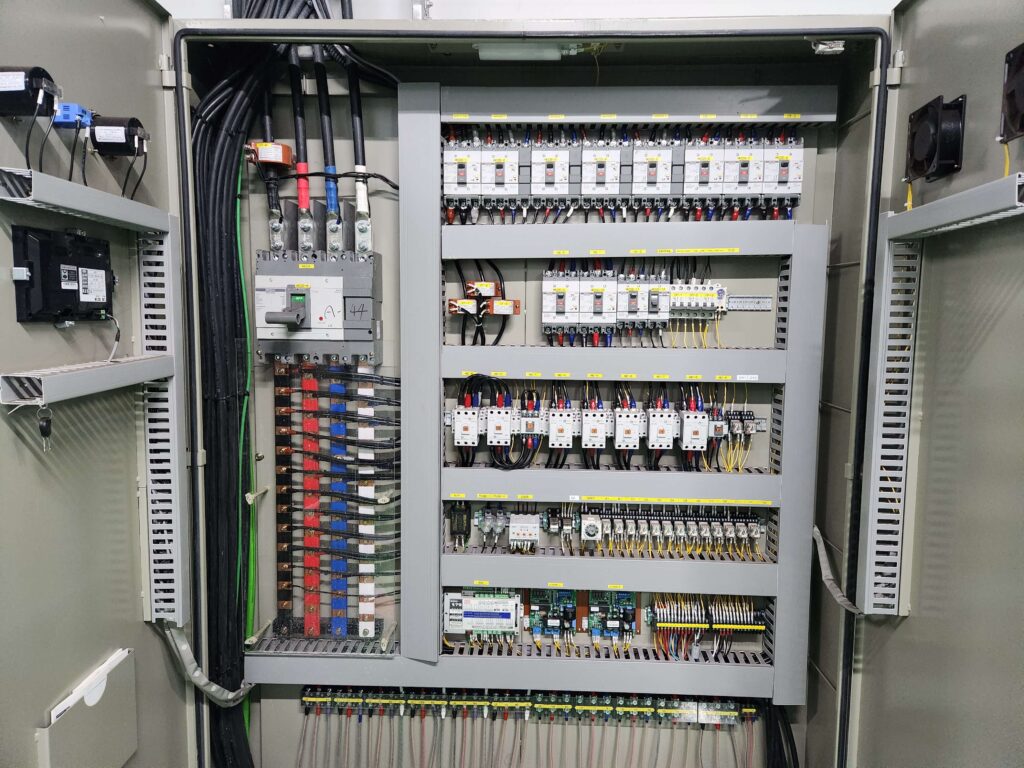

이번 현장은 오창 소재 공장의 분전반 유지보수 작업 현장이었습니다. 현장 점검 과정에서 일부 차단기 단자부와 케이블 연결부 온도가 주변 대비 높게 확인되었으며, 열화상 장비 점검 시 특정 구간에서 상대적으로 높은 발열 상태가 확인됐습니다.
공장 전기설비는 일반 건물보다 장시간 부하가 지속되는 경우가 많아 차단기 발열이나 케이블 열화 문제가 반복적으로 발생할 수 있습니다. 특히 단자부 접촉 상태가 좋지 않거나 압착 상태 이상이 발생하면 접촉저항이 증가하면서 국부 발열이 발생하는 경우가 있습니다.
이번 현장에서는 총 6개 분전반 구간에서 발열 및 열화 상태가 확인되어 케이블 교체 및 단자 압착 작업을 진행하게 됐습니다.
오창 공장 분전반 발열 원인 및 열화상 점검 내용

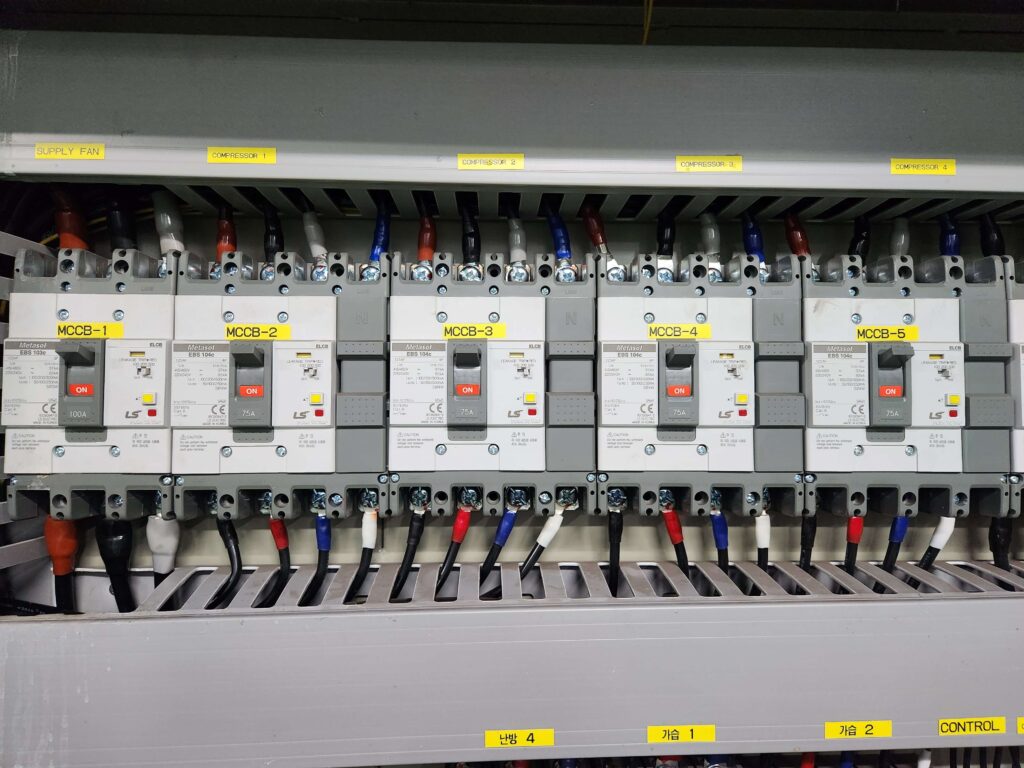

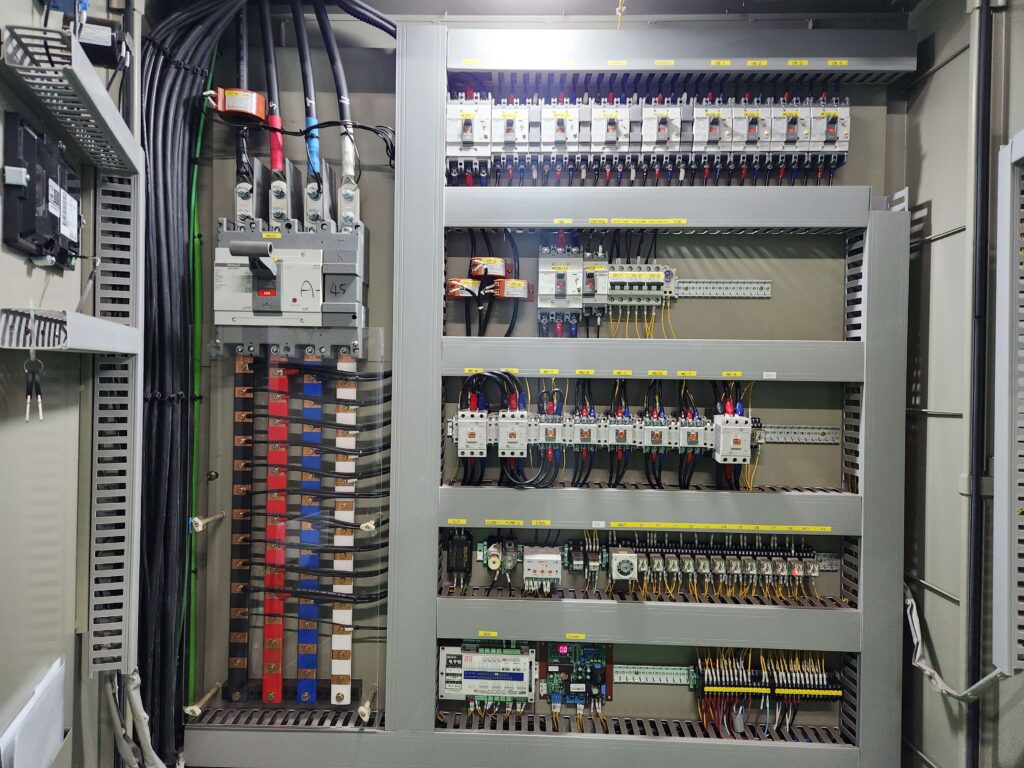

현장 확인 결과 일부 차단기 단자부와 케이블 연결부에서 상대적으로 높은 온도가 확인됐으며, 기존 케이블 상태와 접속 상태를 함께 점검했습니다.
특히 일부 구간은 장기간 운전 영향으로 케이블 열화 흔적이 확인됐고, 압착 상태 재정비가 필요한 상태였습니다. 또한 기존 25SQ 및 10SQ 케이블 구성이 혼재되어 있어 실제 사용 환경과 접속 상태를 고려해 35SQ, 16SQ 케이블 교체 방향으로 작업을 진행했습니다.
분전반 발열 점검 시에는 단순 온도 확인만 진행하는 것이 아니라 다음과 같은 부분을 함께 확인하는 것이 중요합니다.
- 차단기 단자 체결 상태
- 케이블 피복 열화 여부
- 접속부 변색 및 과열 흔적
- 열화상 온도 편차 상태
- 부하 운전 상태
- 케이블 압착 상태
- 반복 트립 여부
특히 차단기 단자부 발열은 초기에는 눈으로 확인이 어려운 경우가 많아 열화상 점검을 통한 예방 유지관리가 중요합니다.
오창 공장 분전반 케이블 교체 및 압착 작업 과정

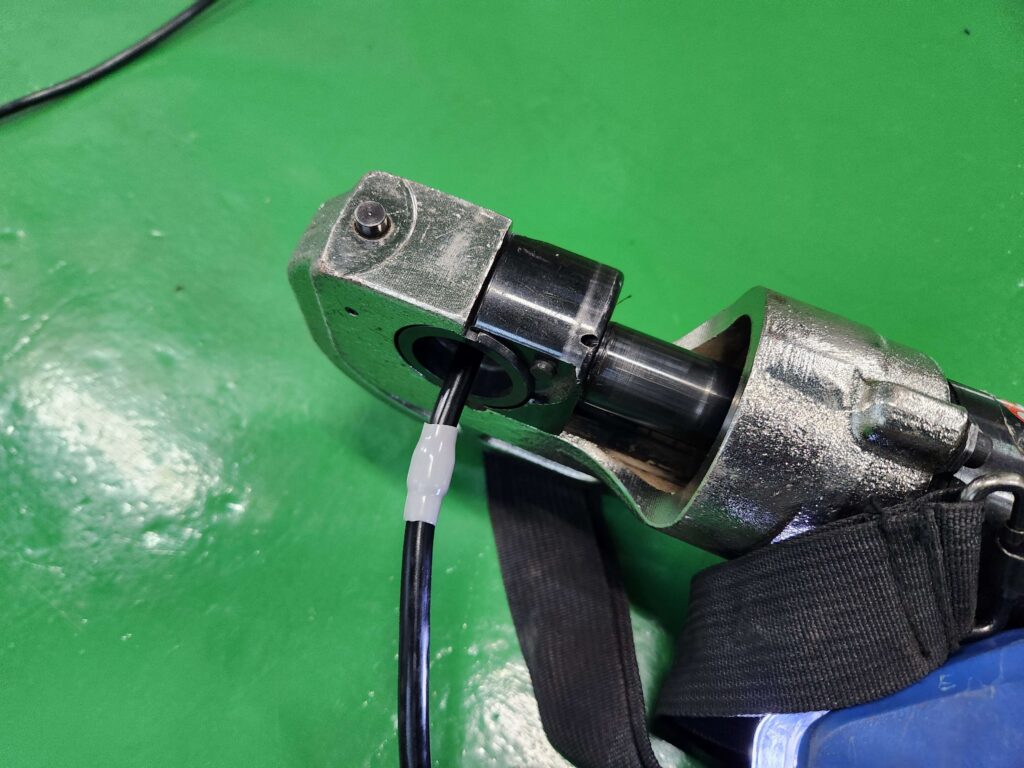

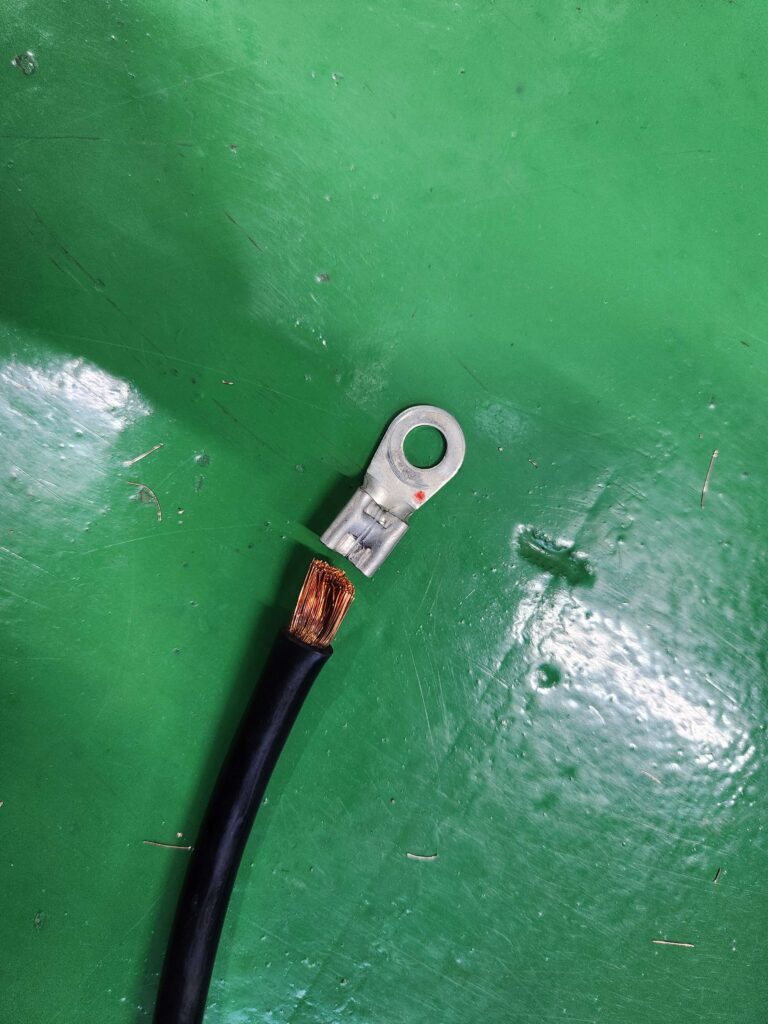

기존 25SQ 케이블을 분리하여 터미널 압착을 확인한 결과, 사진과 같이 빠져버렸습니다. 이처럼 겉으로 보기에는 압착이 잘 된 것처럼 보이더라도, 아닌 경우가 많습니다. 때문에 동관단자를 사용하여 규격에 맞는 고마를 결합하여 전동 압착기를 사용하는 것이 적합합니다.
압착 후에는 손으로 당겨서 제대로 압착되었는지 점검하는 과정도 필요합니다. 단자 작업은 절대 단순 연결만 진행할 것이 아니라 접촉저항에 의한 발열이 발생할 수 있기 때문에 단자 압착 상태와 체결 상태 관리가 중요합니다.
이번 작업에서는 다음과 같은 부분을 중점적으로 확인했습니다.
- 분전반 전원 차단 및 안전 확인
- 열화 발생 케이블 철거
- 기존 단자 상태 및 접속 상태 점검
- 16SQ 케이블 교체 작업
- 단자 압착 및 체결 상태 확인
- 열화상 점검을 통한 온도 상태 재확인
- 차단기 운전 상태 및 점등 상태 확인
오창 공장 분전반 발열 및 분전반 열화 개선 작업 결과

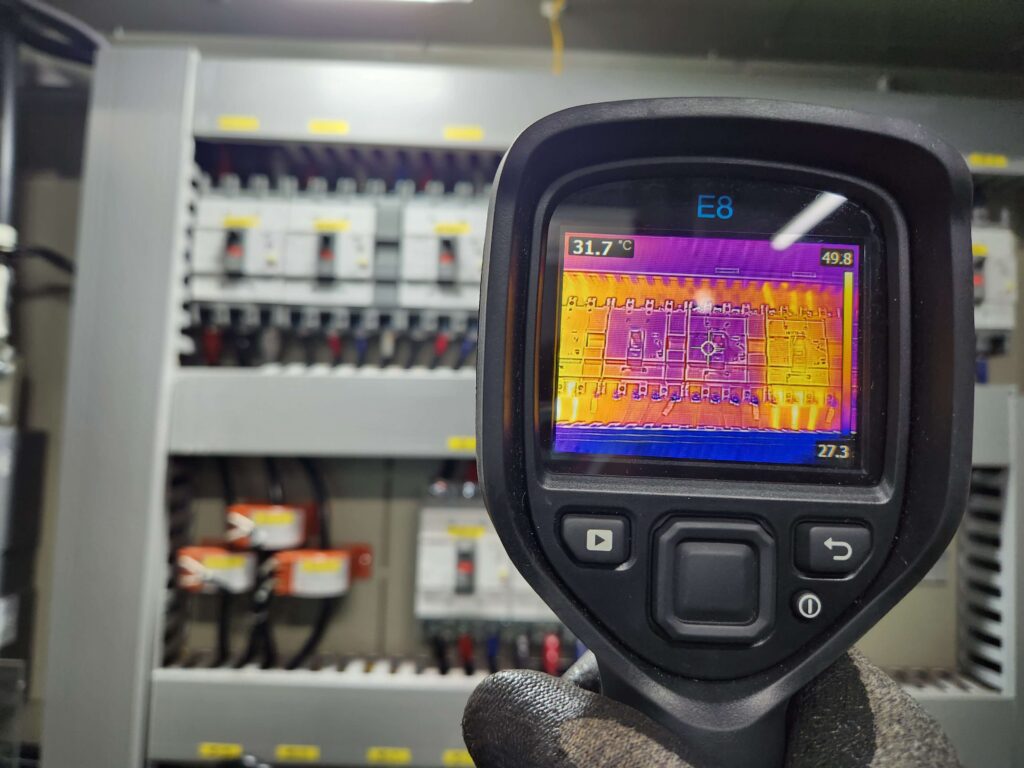

작업 완료 후 열화상 장비를 이용해 단자부 온도 상태를 다시 확인했으며, 기존 대비 온도 편차가 안정된 상태를 확인했습니다.
분전반은 단순히 전기가 연결되는 설비가 아니라 장시간 부하가 반복되는 핵심 전기설비이기 때문에 접속 상태와 압착 상태 관리가 중요합니다. 특히 차단기 발열이나 케이블 열화는 초기에는 외관상 확인이 어려운 경우가 많아 열화상 예방 점검을 함께 진행하는 경우가 많습니다.
차단기 발열, 케이블 열화, 반복 트립 현상은 초기 대응 시 비교적 간단한 유지보수로 개선되는 경우도 많아 주기적인 점검이 도움이 될 수 있습니다.
중부전기는 청주·오창 지역을 중심으로 공장 분전반 유지보수, 차단기 발열 점검, 케이블 교체 및 압착 작업을 현장 상황에 맞춰 진행하고 있습니다. 공장 전기설비는 사용 환경과 부하 조건에 따라 점검 방식과 작업 범위가 달라질 수 있어 현장 확인 후 작업을 진행하고 있습니다.
청주 오창 부근 전기공사 외 안전관리대행 및 태양광도 모두 한 번에 관리 가능하니 문의주시면 상담 도와드리겠습니다. 감사합니다.
