청주 전기공사 | 승강기 정기검사 지적된 엘리베이터 승강로 내부 배관 1라인 위법 철거 및 재시공

청주 전기공사 | 승강기 정기검사에서 지적된 엘리베이터 승강로 내부 배관 위법 철거 및 재시공 작업을 통해 사직동 복합문화공간의 안전을 확보하고 위법 소지가 있던 CCTV 통신 선로를 변경 공사했습니다.

승강기 안전검사 불합격 통보로 인해 우회 배선 공사가 필요했던 실제 현장 사례를 바탕으로, 건물주와 관리자분들이 꼭 알아야 할 법적 기준과 해결 과정을 상세히 공유합니다.

오래된 건물인데 왜 이제 와서 승강로 내부 배관이 위법이라고 할까요?

청주 전기공사 | 승강기 정기검사 지적된 엘리베이터 승강로 내부 배관 위법 철거 및 재시공 핵심 이유

건물 관리를 위해 CCTV를 추가 설치하거나 인테리어 공사를 진행할 때, 건물 내부 구조상 수직으로 길게 뚫려 있는 엘리베이터 통로를 활용해 선을 넘기는 경우가 종종 있습니다. 하지만 이는 명백한 법적 위반 사항으로 발견 즉시 철거 대상이 됩니다.

국가법령정보센터에 등록된 행정안전부 고시 「승강기 안전기준」 [별표 8] 엘리베이터 안전기준의 ‘5.8 승강로의 전용’ 규정에 따르면, “승강로는 엘리베이터만을 위한 공간이어야 하며, 승강로 내에는 엘리베이터의 안전 및 운행에 필요하지 않은 배관·배선 또는 이와 유사한 장치를 설치해서는 안 된다”라고 명시되어 있습니다.

끊임없이 상하 구동을 하는 엘리베이터 특성상, 외부 배관이 처지거나 와이어에 걸릴 경우 대형 단선 사고나 인명 피해로 직결될 수 있기 때문입니다. 따라서 한국승강기안전공단 정기검사에서 해당 항목으로 지적을 받았다면, 즉시 공인된 전기 면허 업체를 통해 안전한 우회 경로를 확보해야 합니다.

청주 전기공사 | 승강기 현장 문제 분석 및 기존 통신 배선 실태

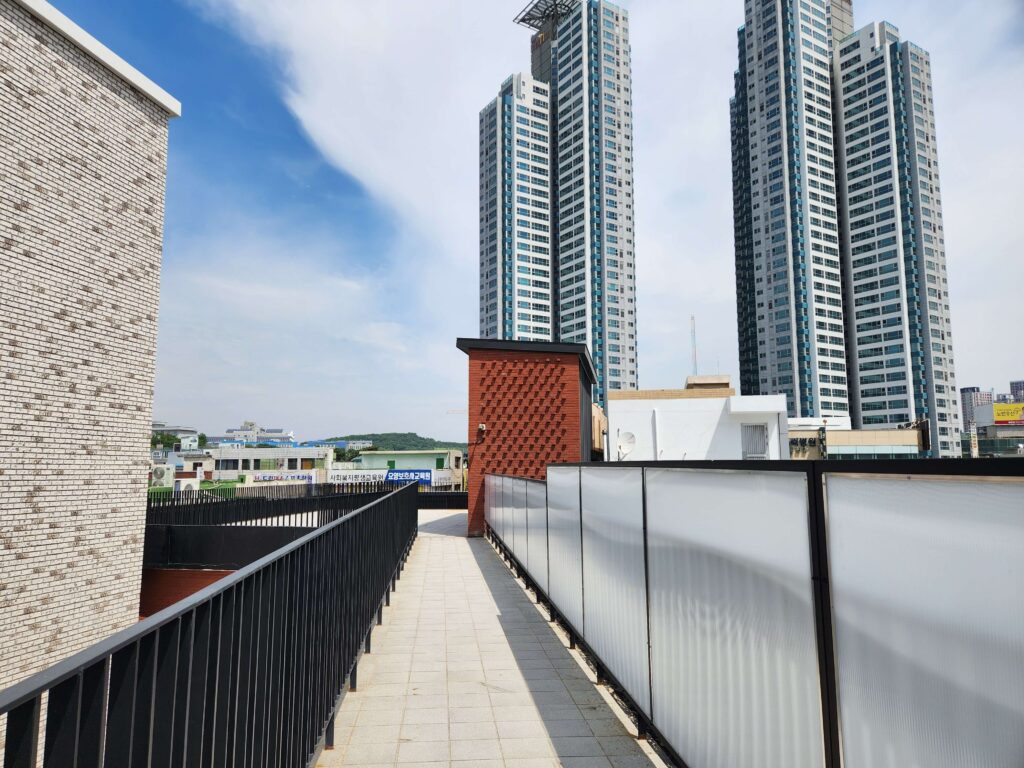

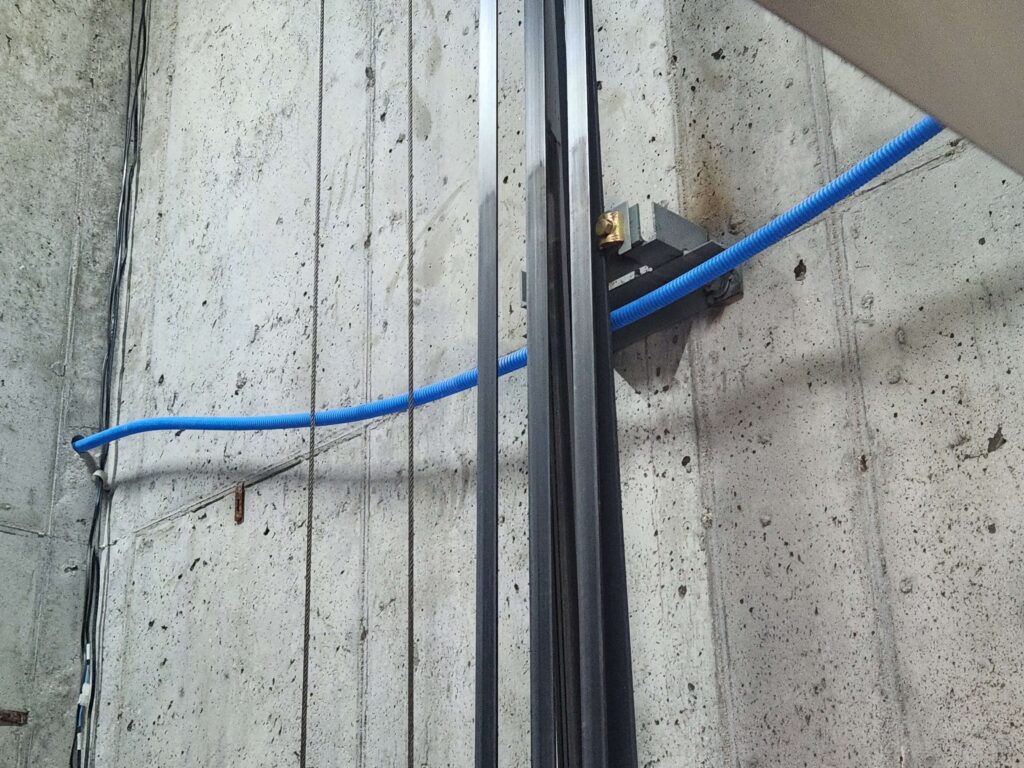

이번에 정석 시공을 위해 방문한 현장은 청주 사직동에 위치한 복합문화공간이었습니다. 해당 건물은 기존에 외부 CCTV를 설치하는 과정에서 통신 배관이 엘리베이터 승강로 내부 공간을 그대로 관통하도록 잘못 시공되어 있어 승강기 정기검사에서 지적을 받은 상태였습니다.

당초 계획은 건물주분의 비용 부담을 최소화해 드리기 위해, 기존 건축물 내부에 매립되어 있는 합법적인 예비 배관을 찾아 활용하려 했습니다. 그러나 요비선을 투입해 확인해 본 결과, 오랜 세월로 인한 관로 변형과 내부 굴곡으로 인해 통신선이 중간에 걸려 도저히 빠지지 않는 통선 불능 상태였습니다. 이에 기존의 위법 배선을 완전히 철거한 뒤, 건물의 미관을 해치지 않으면서도 규정을 완벽히 준수하는 외부 우회 배선 경로를 새롭게 설계했습니다.

시공 과정 및 CCTV 외부 노출 우회 배선 작업 디테일

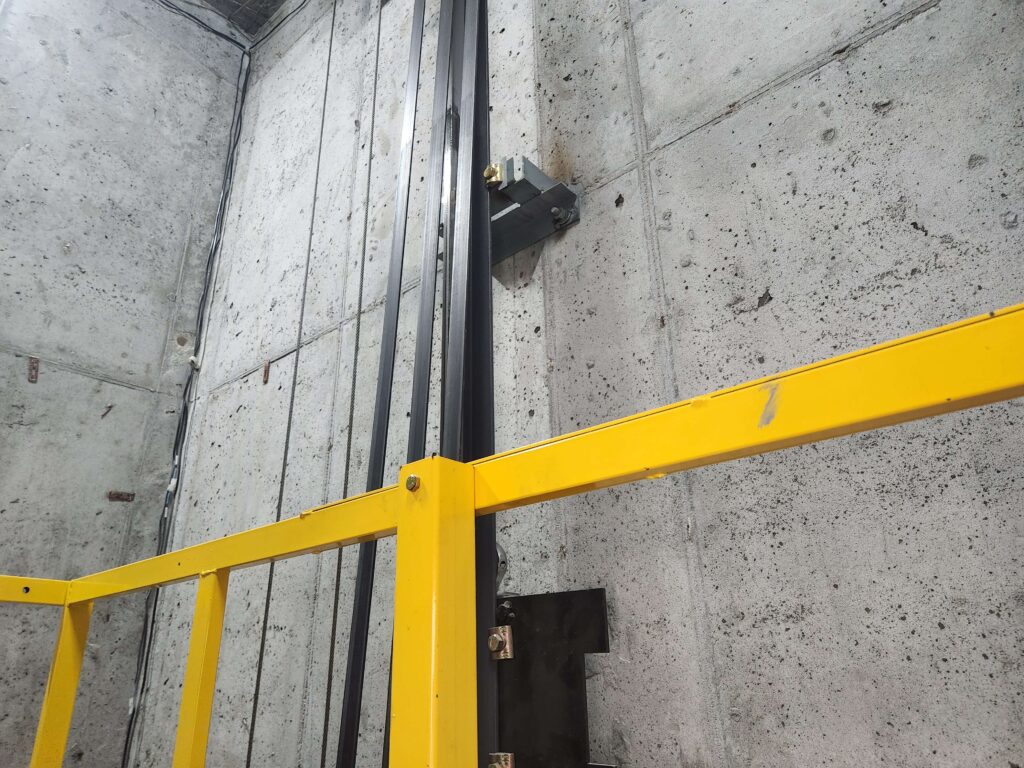

문제가 되었던 승강로 내부 관통 선로를 깔끔하게 철거 및 마감한 후, 안전한 외부 노출 배선 공사에 착수했습니다. 외벽을 타고 선로가 지나가야 하므로 기후 변화와 외부 충격에 버틸 수 있는 규격 자재 선정과 견고한 고정 작업이 핵심이었습니다.

① 규격 자재 선정 (GW 16 및 CAT6)
외부 환경의 습기와 자외선으로부터 통신선을 완벽하게 보호하기 위해 고품질 고피복 방수 자재인 GW 16 가요전선관(후렉시블)을 메인 관로로 채택했습니다. 내부에 인입될 통신선 역시 향후 고화질 상시 녹화에도 데이터 손실이 없는 고성능 CAT6 케이블을 사용하여 시공의 내구성을 높였습니다.

② 외벽 우회 경로 고정 및 실내 인입

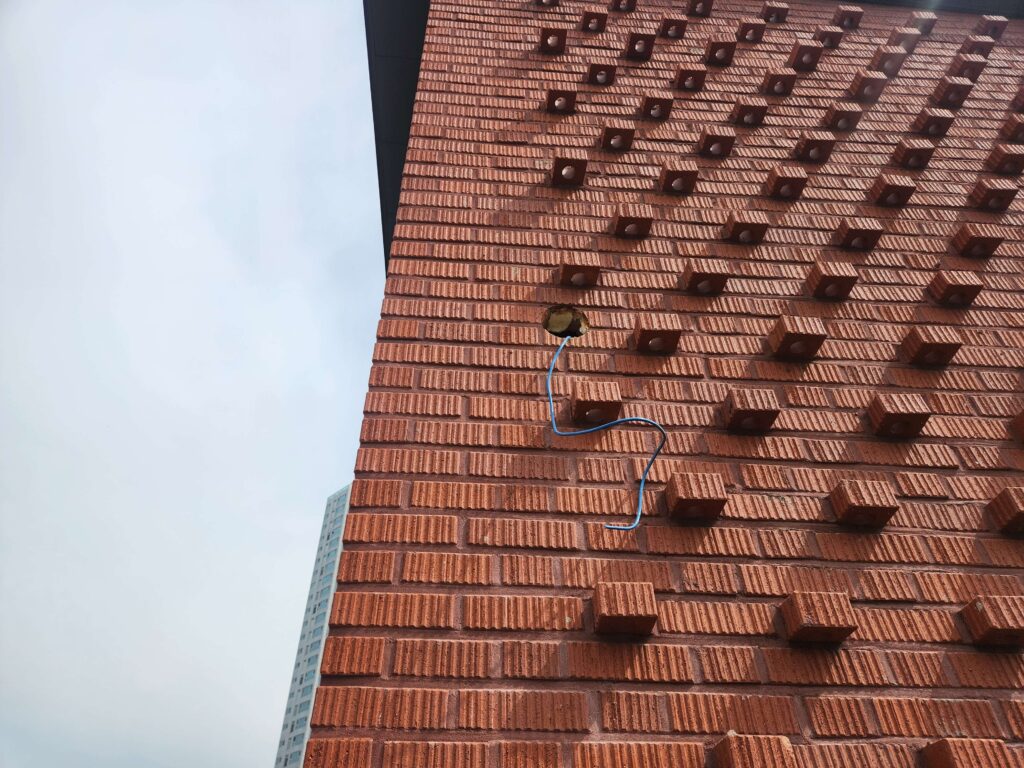

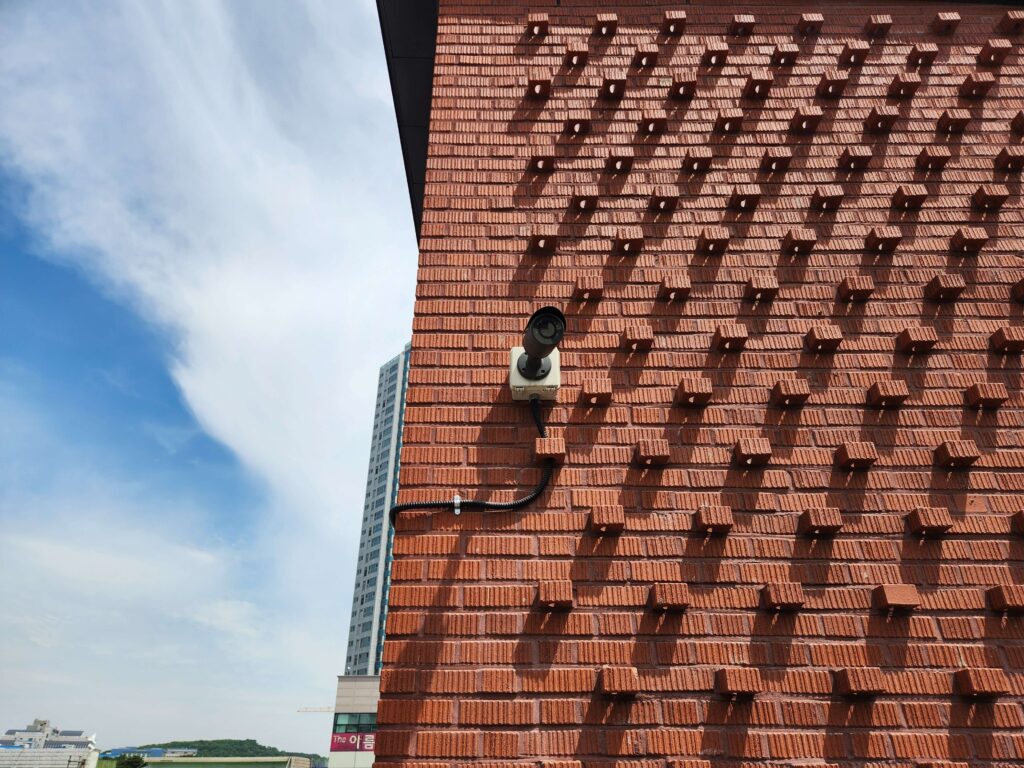

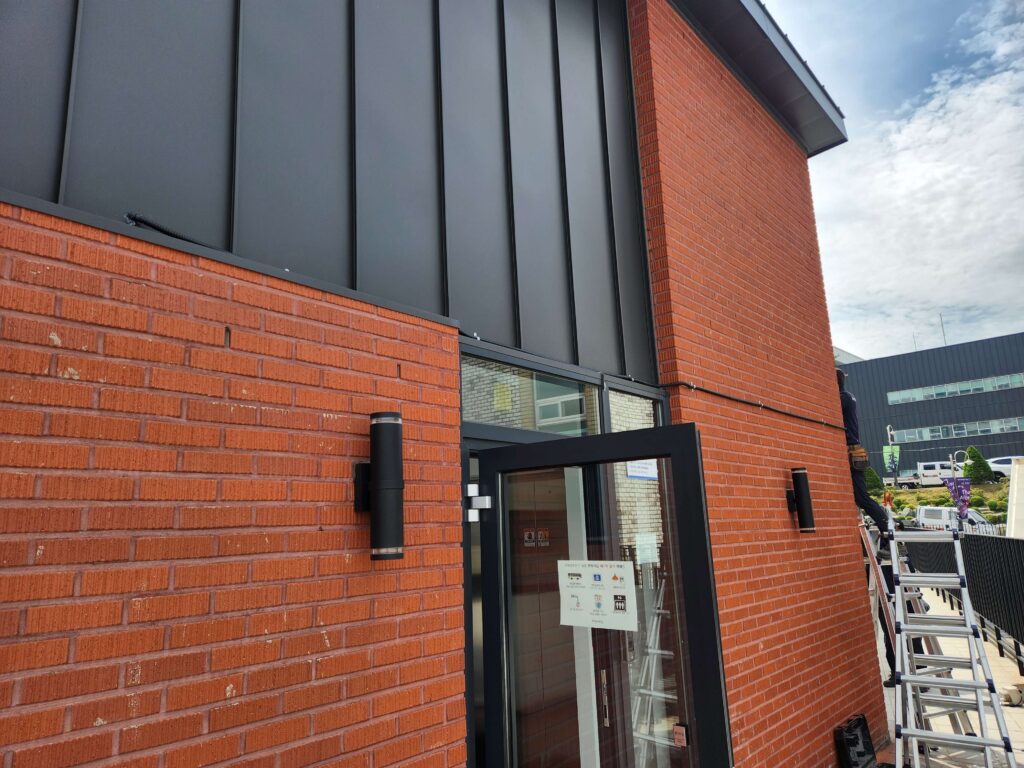

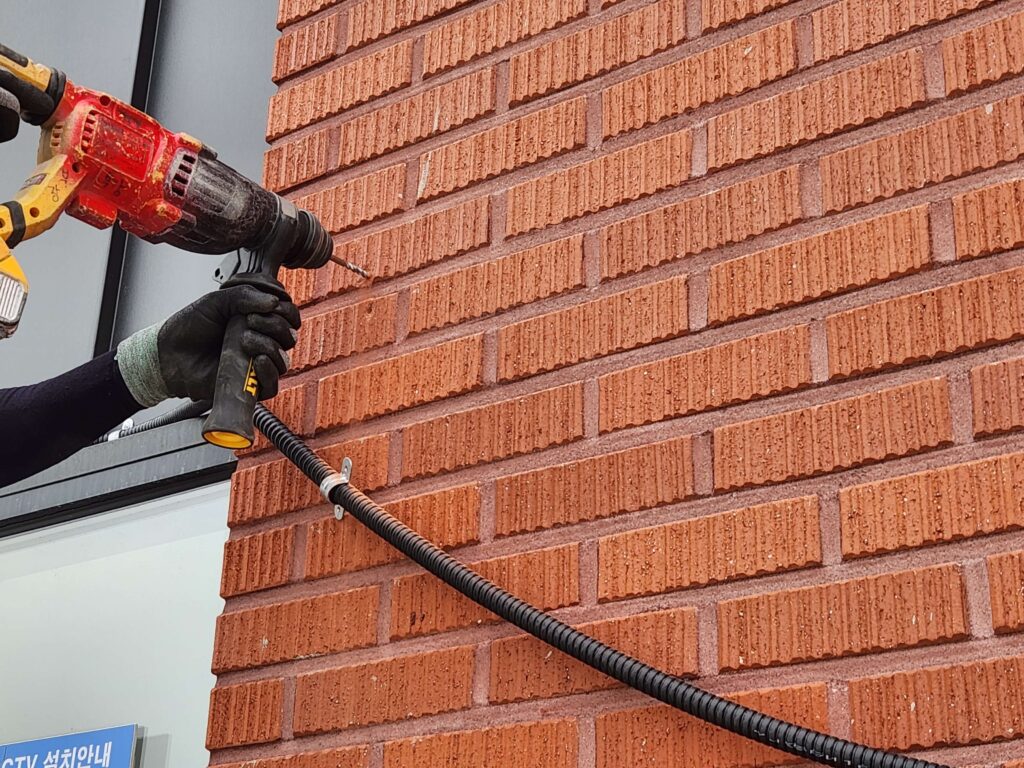

엘리베이터 전용 공간을 완전히 우회하여 건물 외벽의 라인 및 틈새를 따라 GW 16 배관을 단단하게 체결해 나갔습니다. 외부에서 실내로 선이 들어올 때는 빗물이 배관을 타고 스며들지 않도록 반드시 물끊기 루프(U자 굴곡)를 형성해야 합니다. 안전하게 타공점을 거쳐 실내 점검구로 인입된 CAT6 케이블을 최종 CCTV 제어함과 카메라 위치에 맞춰 결선했습니다.

개선 결과 및 합법적인 안전 환경 구축 효과

모든 재작업이 마무리된 후, 청주 사직동 복합문화공간 현장은 다음과 같은 개선 효과를 얻게 되었습니다.

• 법적 리스크 완벽 해결 : 다가오는 재검사에서 지적 사항 없는 100% 합법적인 승강기 운행 승인을 확보
• 신호 전송 안정화 : 신뢰성이 떨어지던 기존 선로 대신 규격에 맞는 새 CAT6 선로를 구축함으로써, CCTV 화면의 노이즈나 끊김 가능성을 원천 차단

이중 지출을 막는 전기·통신 공사 사전 체크리스트

건물주나 관리소장, 혹은 인테리어 업체 분들은 추가 설비(CCTV, 소방, 인터폰 등)를 시공할 때 아래 사항을 반드시 점검하셔야 추후 철거 후 재시공이라는 이중 지출을 예방할 수 있습니다.

1. 시공 업체의 면허 여부 확인 : 면허가 없는 일부 보안·설비 업체는 건축법이나 승강기 안전관리법을 잘 몰라 작업이 편하다는 이유로 승강로에 배선을 방치하는 실수를 자주 범합니다.
2. 공사 전 요선 확인 작업 : 기존 매립 배관을 재사용할 때는 단순히 육안으로만 판단하지 말고, 전문 장비를 통해 내부 통선이 가능한지 사전 검증을 거쳐야 공기 지연을 막을 수 있습니다.
3. 정석 배선 경로 모니터링 : 관리자는 시공 과정에서 작업자가 편의주의식 날림 공사를 하지 않는지, 규격에 맞는 가요전선관(후렉시블)을 사용하여 우회 경로로 시공하는지 상시 확인해야 합니다.

마무리 및 안전한 건물 유지관리 포인트

오늘 소개해 드린 청주 전기공사 | 승강기 정기검사 지적된 엘리베이터 승강로 내부 배관 위법 철거 및 재시공 사례처럼, 모든 건축물의 전기와 통신 공사는 눈앞의 편리함보다 법규 준수와 안전성이 최우선되어야 합니다. 관련 규정을 숙지하지 못한 채 진행된 시공은 결국 건물주에게 고스란히 비용적 손해와 행정 처분으로 돌아오기 때문입니다.

공공기관이나 많은 시민이 이용하는 복합문화공간일수록 작은 배선 하나까지도 원칙을 지켜 안전하게 시공해야 건물의 가치와 안전이 오래도록 유지됩니다. 다가오는 정기검사 지적 사항으로 고민 중이시거나 건물 내부의 복잡한 배선 우회 공사가 필요하시다면, 언제나 법률 기준에 맞추어 현장을 철저하게 분석하고 책임 시공하는 전문 기술자와 긴밀하게 상의하시어 안전한 건물을 유지하시기 바랍니다.
