청주 태양광 발전 접속반 교체 공사는 노후화된 태양광 발전 시스템의 화재 위험을 방지하고 상시 발전 효율을 극대화하기 위해 수행해야 하는 시공입니다. 이번 주 방문한 청주 고인쇄박물관 현장 사례를 통해 접속반 내부 소자 열화로 인한 문제를 진단하고, 안전 기준에 맞춘 신형 접속함 설치 및 규격 전선 마감 과정을 공유해 드립니다.

청주 태양광 발전 접속반 교체 주기를 놓치면 발생하는 문제점

태양광 발전 시스템은 한 번 설치하면 영구적일 것이라 생각하기 쉽지만, 인버터와 접속반 같은 전력 변환 및 집전 장치는 소모성 부품이 포함된 정밀 전력 기기입니다. 특히 옥상의 뜨거운 열기와 습기, 그리고 고전압 직류(DC) 스트레스에 상시 노출되는 접속함 내부의 역전류 방지 다이오드는 평균 5년~7년의 교체 주기를 가집니다. 이 기간이 지나면 반도체 소자 특성상 내부 저항이 커지며 급격한 열화가 시작됩니다.

이 교체 주기를 놓치고 방치하게 되면 특정 라인에서 생산된 전력이 인버터로 가지 못하고 내부에서 병목 현상을 일으킵니다. 결국 소자가 과열되어 기판이 타버리게 되는데, 이는 단순한 발전량 손실을 넘어 공공시설물이나 건물 전체의 대형 화재로 확산되는 도화선이 될 수 있어 매우 위험합니다.

청주 태양광 발전 접속반 교체 현장 원인 분석 | 고인쇄박물관

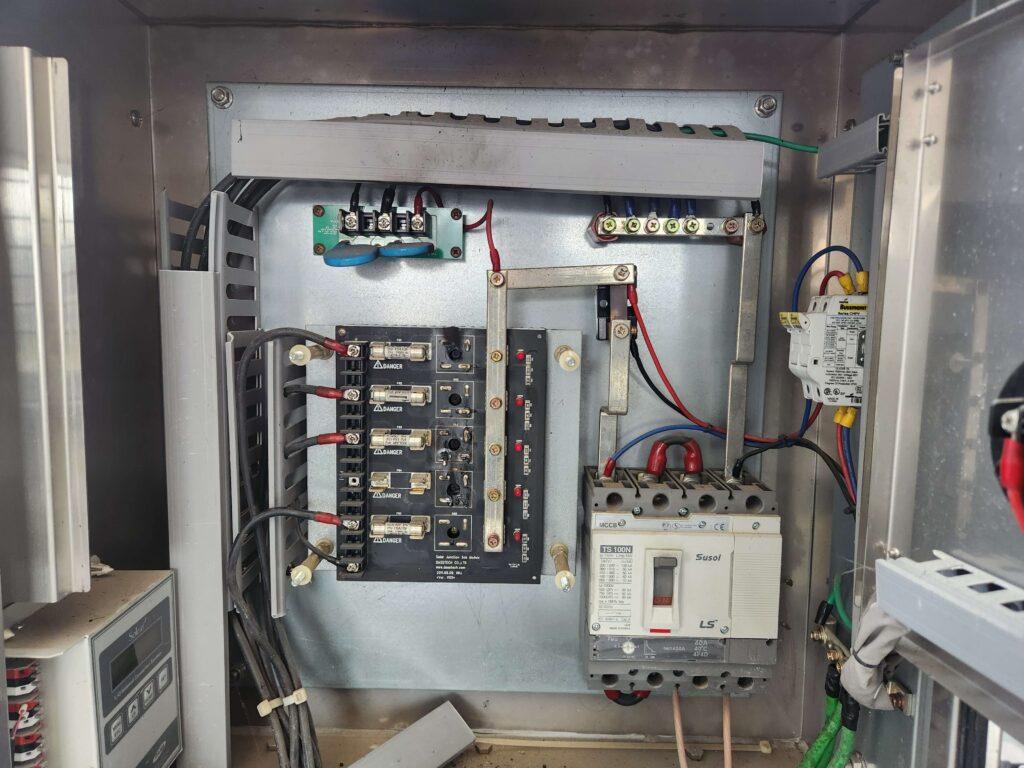

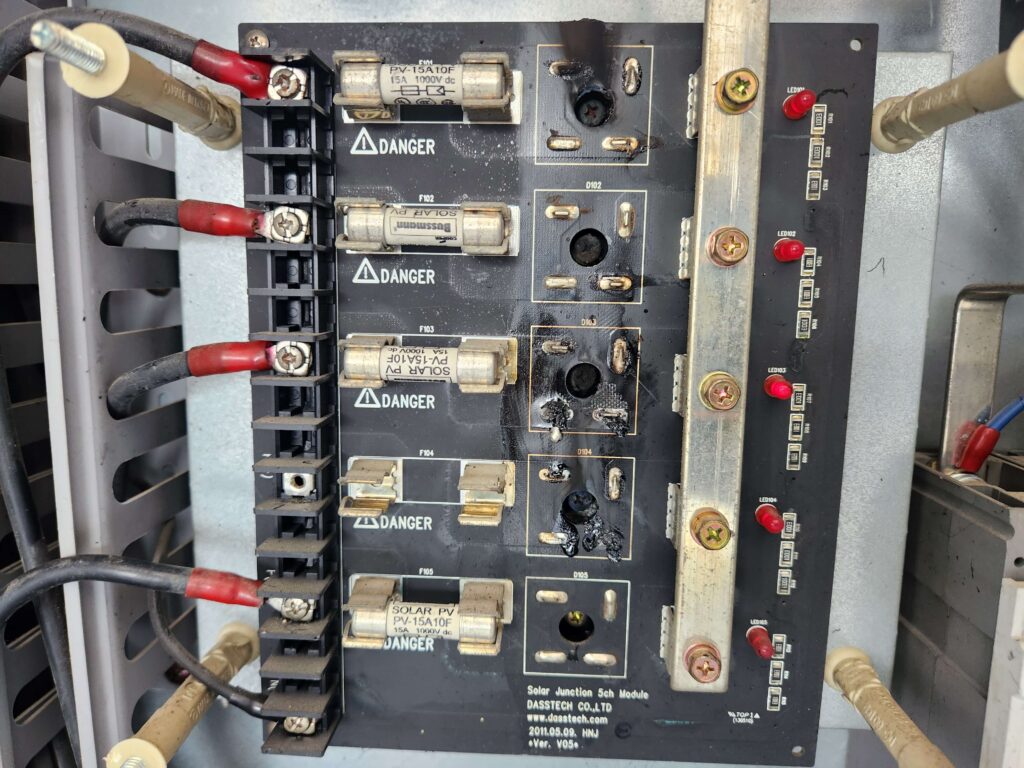

이번 청주 고인쇄박물관 태양광 발전소 점검 결과, 기존에 시공되어 있던 접속반의 5채널 모듈 기판 내 핵심 소자인 다이오드 라인 두 곳이 탄화되어 형체를 알아볼 수 없을 정도로 녹아내린 상태였습니다.

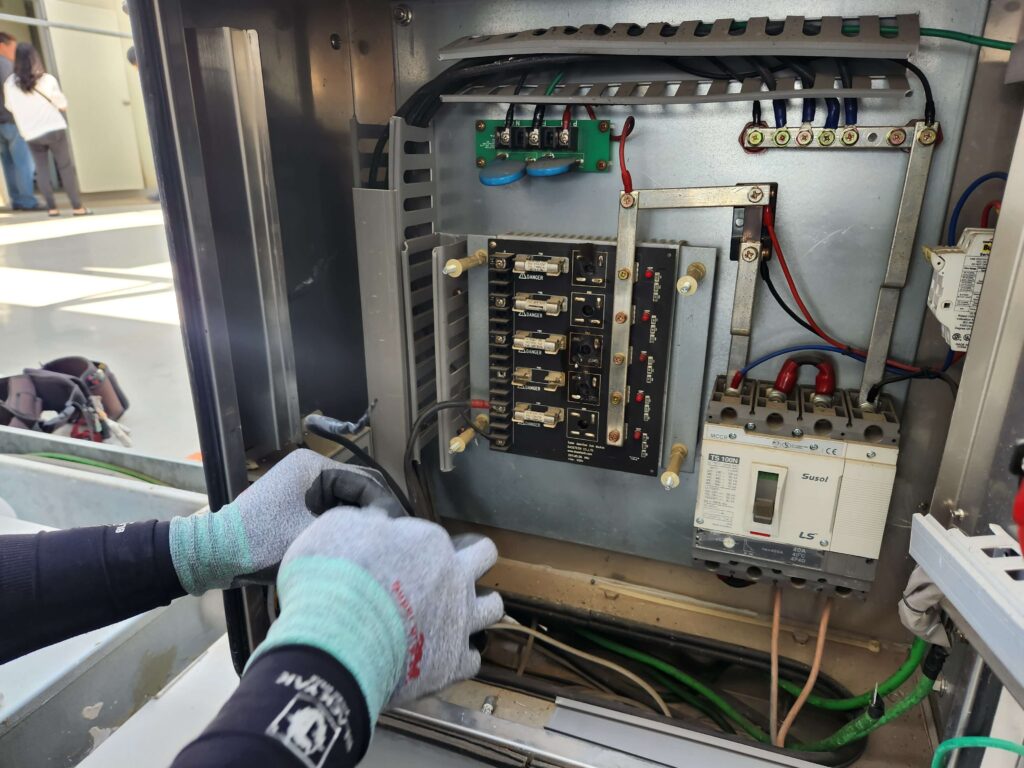

이처럼 다이오드가 파손되면 일방통행 역할을 하지 못해 밤 시간이나 음영 발생 시 고압 전류가 태양광 판넬로 거꾸로 역류하는 ‘핫스팟(Hot Spot) 현상’이 발생합니다. 이는 수천만 원 상당의 태양광 모듈을 통째로 파괴하는 연쇄 고장으로 이어지며, 전기안전관리법 제11조에 따른 한국전기안전공사 정기검사 시 즉각 ‘부적합’ 판정을 받아 보완 전까지 가동이 중지되는 원인이 됩니다. 이에 따라 즉각적인 철거 및 계통 분리 후 전면 재시공을 결정했습니다.

청주 태양광 발전 접속반 시공 과정 | 한국전기설비규정(KEC) 충족

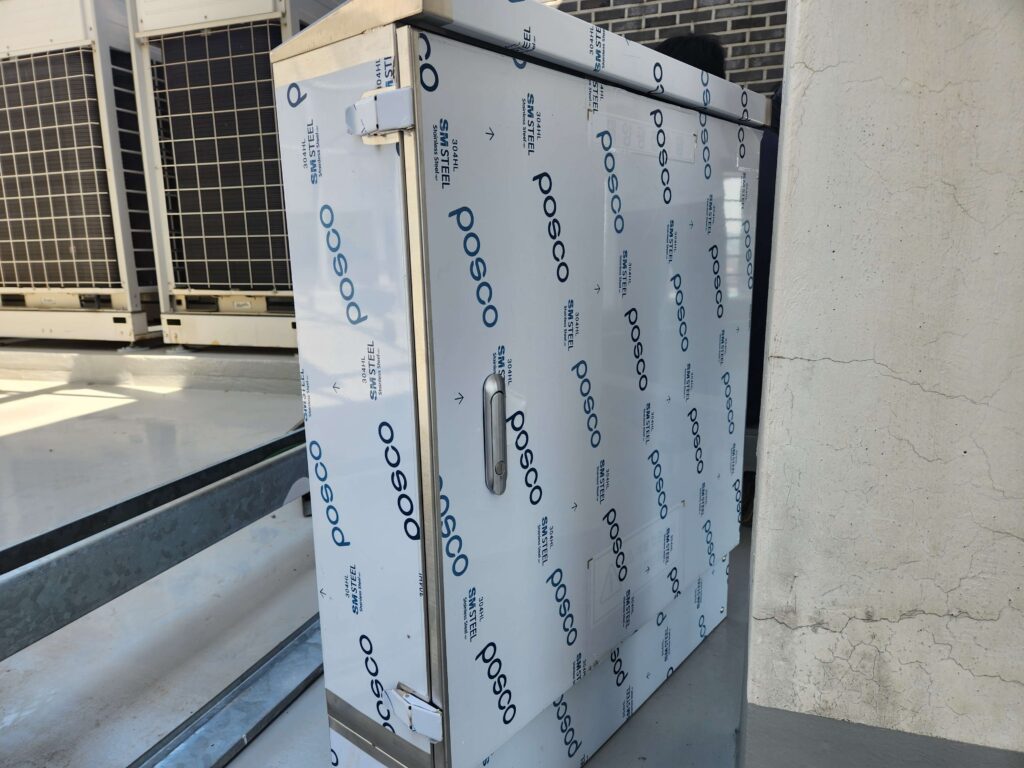

새로운 접속반은 안전 기준이 대폭 강화된 최신 전기설비기술기준을 만족하는 국산 KS 인증 일체형 제품으로 준비했습니다. 화재 확산을 막는 난연성 내함과 외부 습기를 완벽히 차단하는 웨더스트립 마감이 적용된 우수한 사양입니다.

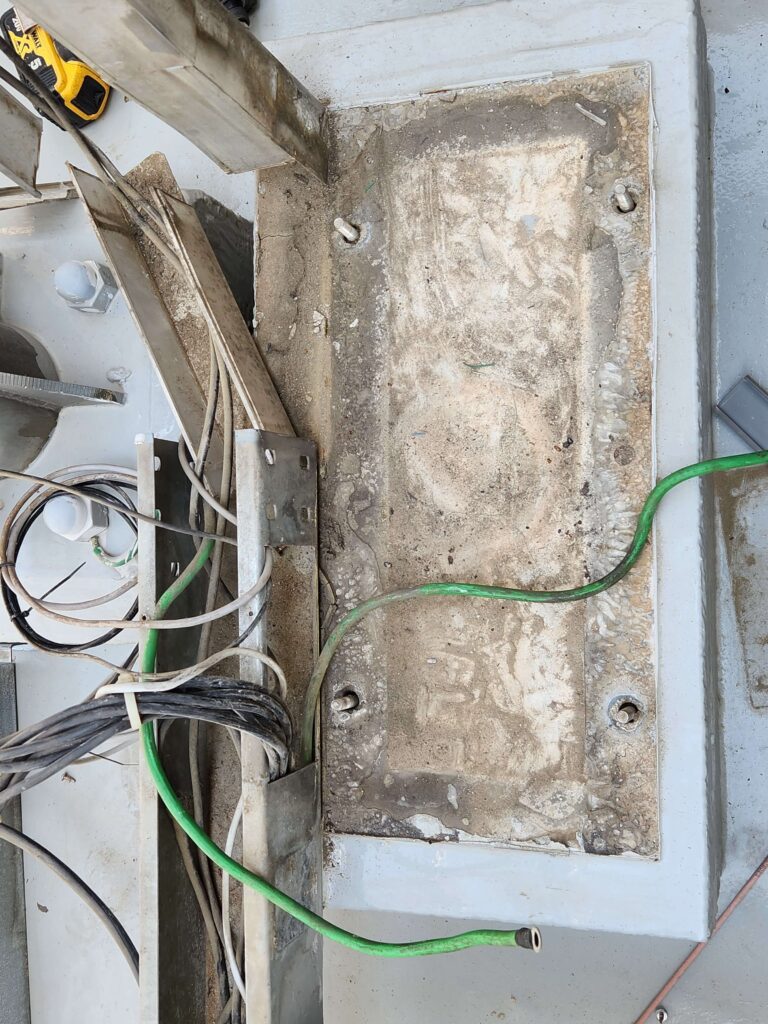

1. 콘크리트 패드 앵커볼트 보강 및 고정
   기존의 부식된 외함을 철거한 뒤, 콘크리트 베이스 베드 위에 안착 구멍을 다시 정렬했습니다. 녹에 강한 고강도 스테인리스 세트 앵커 볼트를 심고 렌치로 토크 규격에 맞게 완벽하게 조여 강풍에도 기기가 한 치의 유격 없이 견디도록 기초를 단단히 다졌습니다.

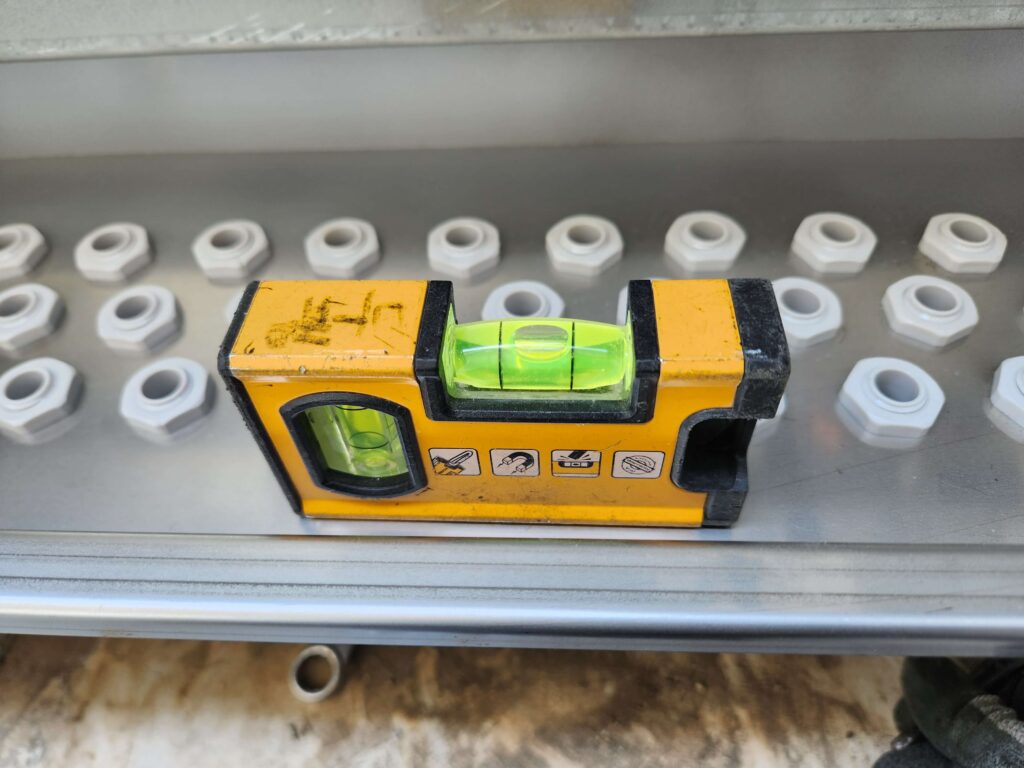

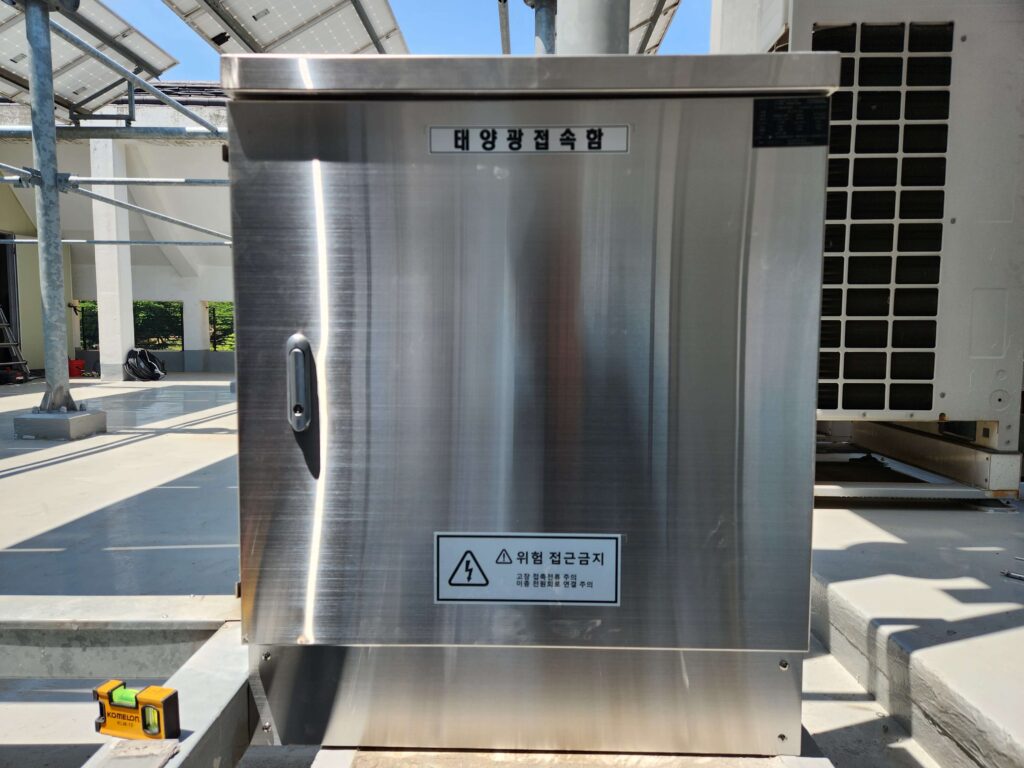

2. 디지털 수평계를 이용한 외함 수평 조절
   구조물이 미세하게라도 기울어지면 내부 부품에 편하중이 걸리거나 케이블 인입구 쪽으로 빗물이 고여 스며들 수 있습니다. 박스 상단과 내부에 노란색 디지털 수평계를 올려 가며 수평 기포가 정확히 정중앙에 안착하도록 오차 없이 평형을 맞추어 고정했습니다.

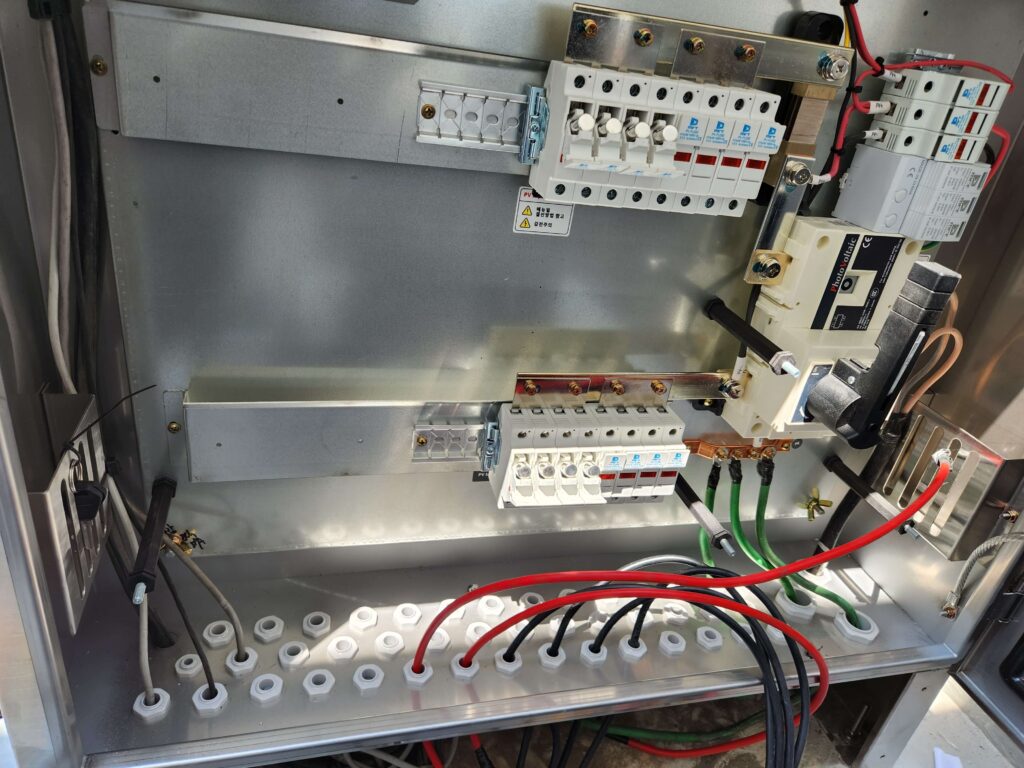

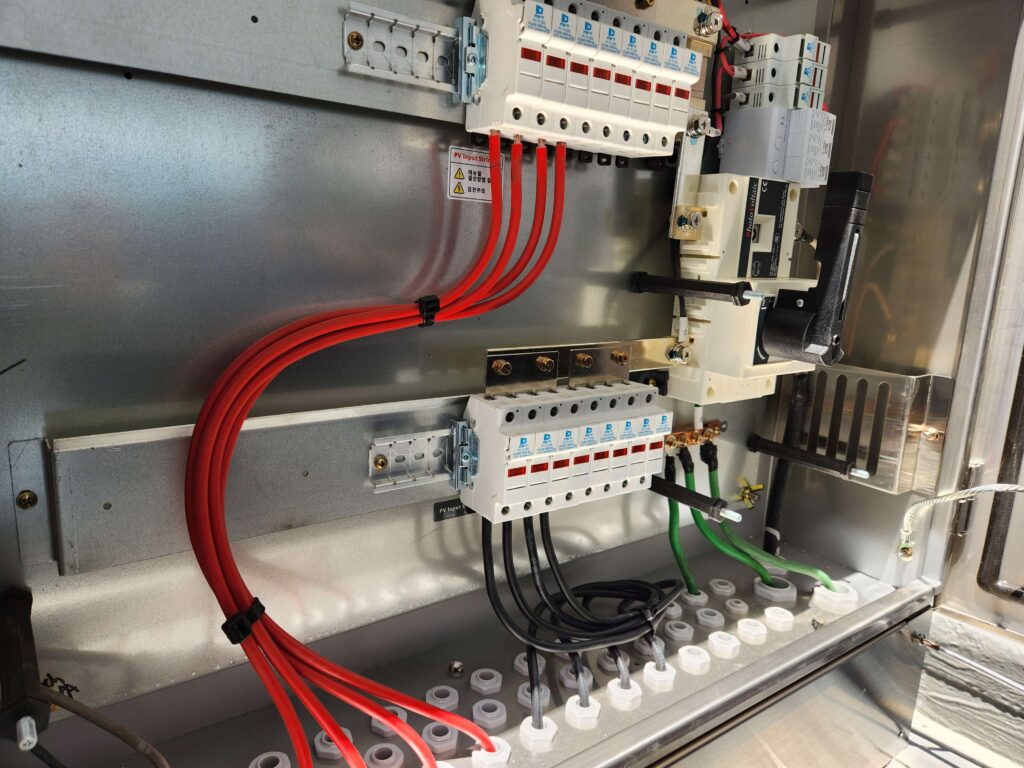

3. 직류(DC) 전선 압착 및 3M 고급 절연 테이핑
   전선 피복을 규격만큼 정밀하게 벗겨낸 후 통전율이 높은 터미널을 압착기로 강력하게 고정했습니다. 그 후 혹시 모를 내부 습기 응결로 인한 누전을 막기 위해 3M 정품 절연 테이프로 터미널 목 부위까지 다중 랩핑 마감 처리를 진행했습니다.

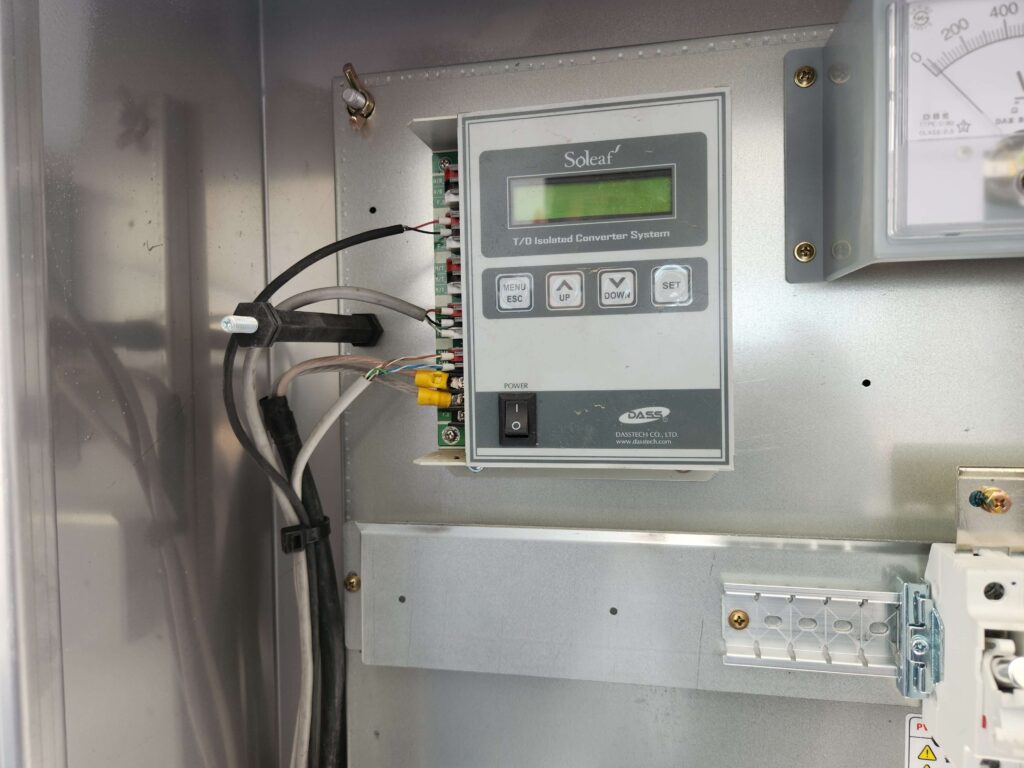

4. 차단기 및 Soleaf 변환기 통신 선로 마감
   배선용 차단기와 감전 주의 아크릴 커버가 장착된 하부 판넬에 전선을 꼬임 없이 배치했습니다. 상단에는 발전 데이터를 메인 인버터와 실시간으로 송수신해 주는 ‘Soleaf T/D Isolated Converter System’ 장비를 장착하고 통신 케이블들을 노이즈 차단 규격에 맞춰 단단히 물려주었습니다.

청주 태양광 발전 접속반 교체 공사 효과

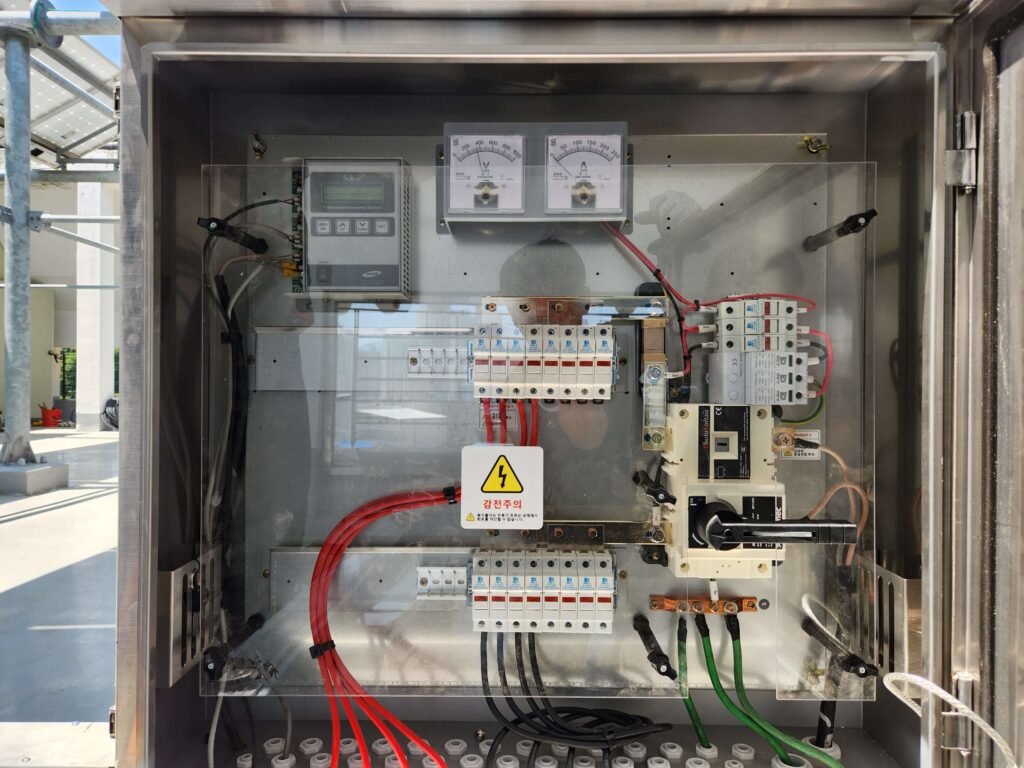

설치를 완벽히 마친 후 메인 차단기를 올리자 상단의 아날로그 전압/전류 메타기가 즉각 반응하며 깨끗한 직류 전력이 수집되기 시작했습니다.

• 화재 위험 제로화: 탄화되었던 노후 소자가 제거되어 누전 및 스파크 화재 위험성이 완벽히 소멸되었습니다.
• 발전 효율 극대화: 죽어있던 스트링 라인들이 복구되어 태양광 인버터로 들어오는 최종 발전 효율이 크게 향상되었습니다.
• 실시간 모니터링 복구: 소리프(Soleaf) 통신 변환기가 정상화되어 실시간 관리실 모니터링 화면에 데이터가 오차 없이 표기됩니다.

태양광 접속반 선정 시 반드시 확인해야 할 법적 의무 규정

태양광 발전 사업자나 공공기관 관리자분들은 교체 시 비용뿐만 아니라 아래의 법적 지침을 만족하는지 반드시 대조하셔야 안전합니다.

• 전기안전관리법에 따른 정기검사 대비: 태양광 설비는 용량에 따라 1~3년마다 안전공사 정기검사를 받아야 하며, 다이오드 열화나 기판 변색이 발견되면 즉각 부적합 처분 및 가동 정지 명령이 내려지므로 수명 주기에 맞춘 사전 예방 정비를 하는 것이 유리합니다.
• KS C 8567 인증 필수 적용: 산업통상자원부 고시 및 국가 표준 지침에 따라 신설 및 교체되는 접속함은 반드시 국가공인 KS 인증을 받은 제품이어야만 정기검사 합격증을 교부받을 수 있습니다.
• KEC 기준 직류 SPD 의무 설치: 한국전기설비규정(KEC) 520 지침에 따라 옥외 낙뢰 보호를 위한 직류 전용 서지보호장치(SPD)와 역전류 방지 다이오드가 내장 및 상시 가동되어야 기술 기준을 충족합니다.

철저한 사후 관리와 태양광 발전소 유지관리 가이드

정밀한 시공만큼이나 오랫동안 안전하게 설비를 유지하기 위해서는 정기적인 육안 점검이 동반되어야 합니다.

1. 장마철 전후 내부 습기 점검: 하부 케이블 그랜드 마감이 잘 밀폐되어 빗물이나 습기가 차오르지 않는지 보셔야 합니다.
2. 인버터 스트링 전압 대조: 관리 모니터링 창을 통해 특정 라인의 전압이 유독 낮게 나오지 않는지 주 1회 모니터링이 필요합니다.
3. 전문 면허 업체 선별: 무자격 업체가 대충 결선하면 터미널 접촉 불량으로 또다시 소자가 탈 수 있으므로 반드시 공식 전기공사등록면허를 보유한 기술진에게 맡겨야 안전합니다.

중부전기는 축적된 관공서 실적과 자격 면허를 보유하고 있어 세부사항까지 꼼꼼하게 점검하여 책임 시공하고 있습니다. 태양광 공사 외에도 전기안전관리대행, 전기공사 등 도움이 필요하시면 아래 연락처로 문의 주세요.
