청주 공장 기숙사 보일러 전원공사는 대용량 난방 설비의 안정적인 가동을 위해 필수적인 작업이며, 기존 분전반에 배선용 차단기를 신설하고 보일러실까지 케이블 포설 및 누전차단기 설치를 통해 1차측 전원 공급을 안전하게 완료했습니다.
규격에 맞는 자재 선정과 철저한 분전반 계통 분석으로, 향후 보일러 본체 설치 후에도 전기적 트러블 없이 안정적인 전력 공급이 가능하도록 기초를 다진 현장입니다.
Q. 공장 기숙사나 상업용 건물에서 보일러 전원공사를 할 때 가장 유의해야 할 점은 무엇인가요?
A. 공장 기숙사와 같이 상업용·산업용 전력을 사용하는 환경에서는 보일러의 소비전력에 맞는 정확한 부하 계산이 선행되어야 합니다. 메인 분전반의 여유 용량을 확인한 뒤 올바른 규격의 배선용 차단기(MCCB)를 신설하고, 전선관과 케이블 포설 시 물리적 손상이 없도록 경로를 확보하는 것이 핵심입니다.
또한, 보일러실 내부에는 별도의 하이박스와 누전차단기(ELB)를 구성하여 이중 안전장치를 마련해야 예기치 못한 전기 사고를 예방할 수 있습니다.
청주 공장 기숙사 보일러 전원공사 및 교체 시 1차측 전기공사가 따로 필요한 이유
공장 기숙사에 대형 보일러를 새로 도입하거나 용량을 늘릴 때는 단순히 기기만 연결해서 사용할 수 없습니다. 대용량 난방 설비는 일반 콘센트 전원으로는 용량을 감당할 수 없기 때문에, 메인 분전반에서부터 독립된 전용 회선을 구성하는 ‘1차측 전원 공급 작업’이 반드시 선행되어야 합니다.
만약 기존의 다른 설비와 전원을 공유하거나 규격에 맞지 않는 얇은 전선을 사용하면 과부하로 인한 차단기 트립은 물론, 심할 경우 화재 사고로 이어질 수 있습니다. 따라서 보일러 기기 설치 업체가 들어오기 전, 완벽하게 독립된 전원 인프라를 구축해 두는 것이 안전과 시공 효율 면에서 모두 유리합니다.
청주 공장 기숙사 보일러 전원공사 현장 분전반 및 포설 경로 분석

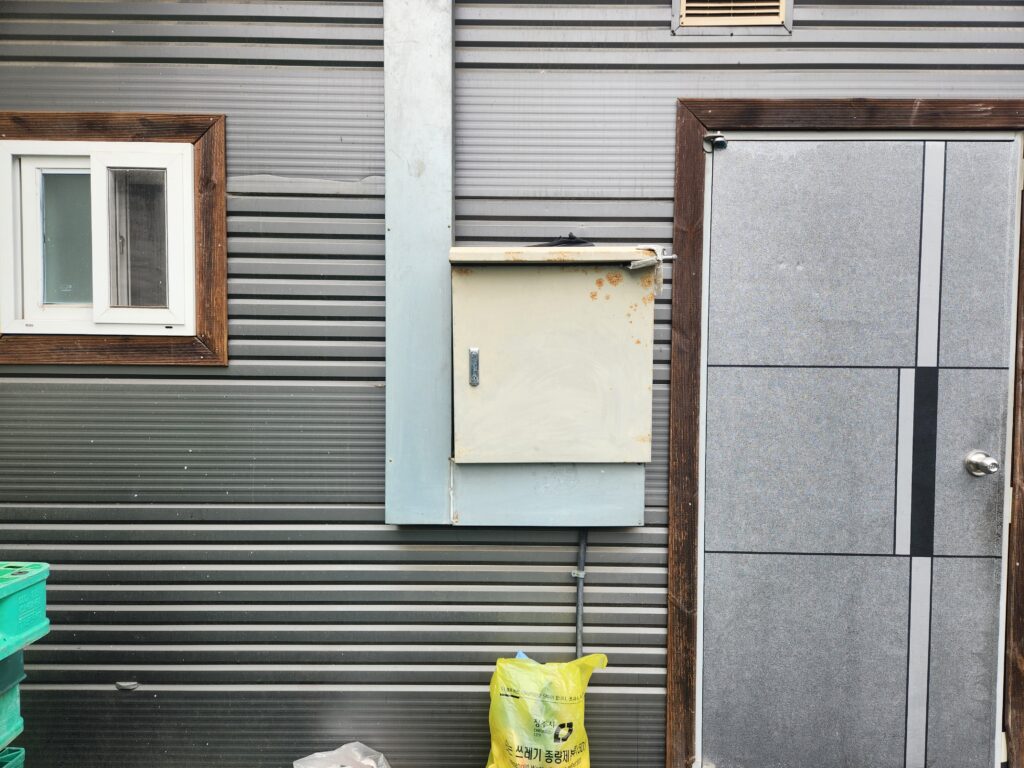

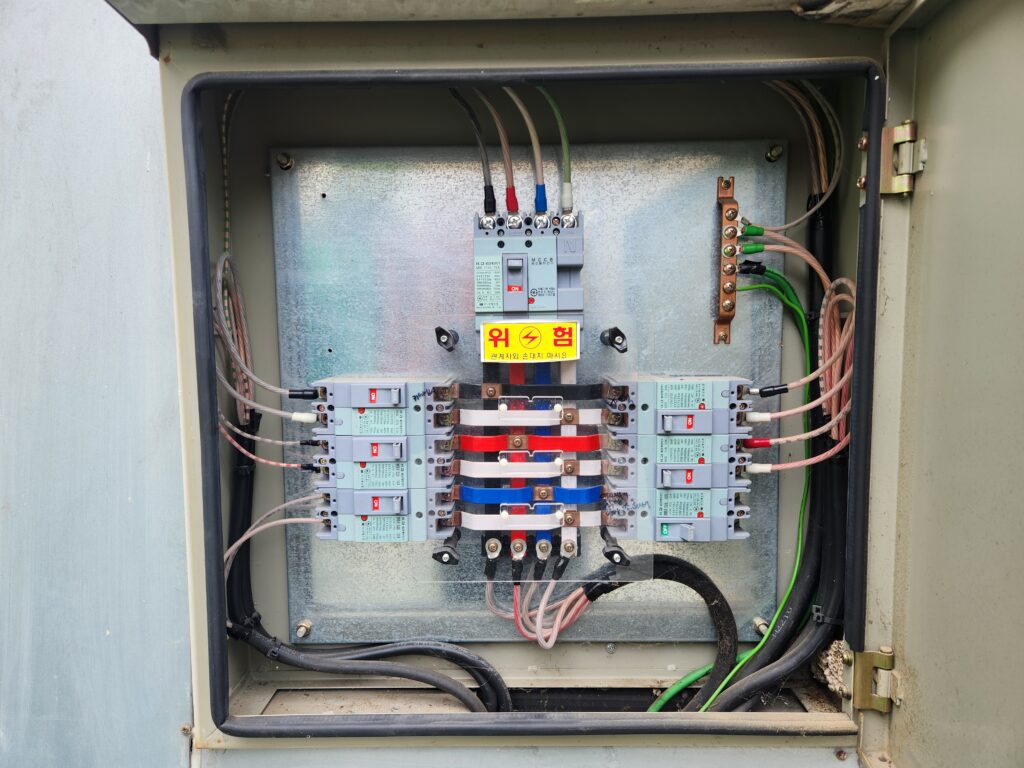

이번에 방문한 청주 공장 기숙사 현장은 기존 메인 분전반의 공간적 여유와 여유 부하를 확인하는 것으로 작업을 시작했습니다. 보일러 장비의 특성상 초기 가동 전류와 지속적인 부하를 견뎌야 하므로, 기기 용량에 맞춘 정확한 차단기 용량 산정이 필요했습니다.

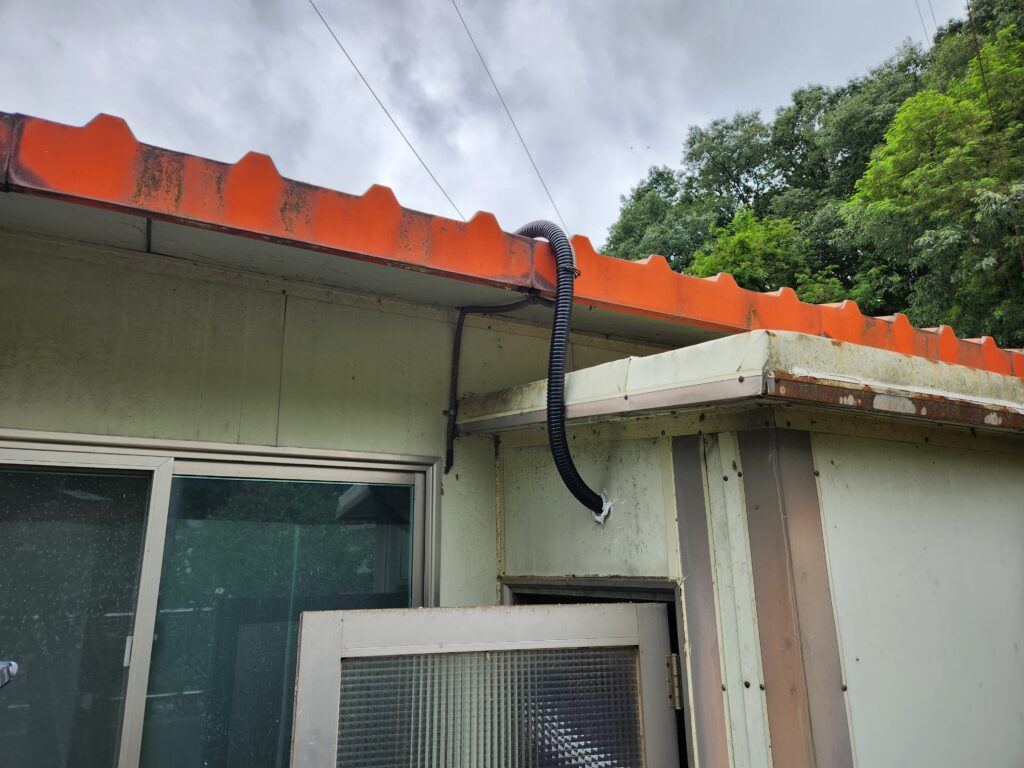

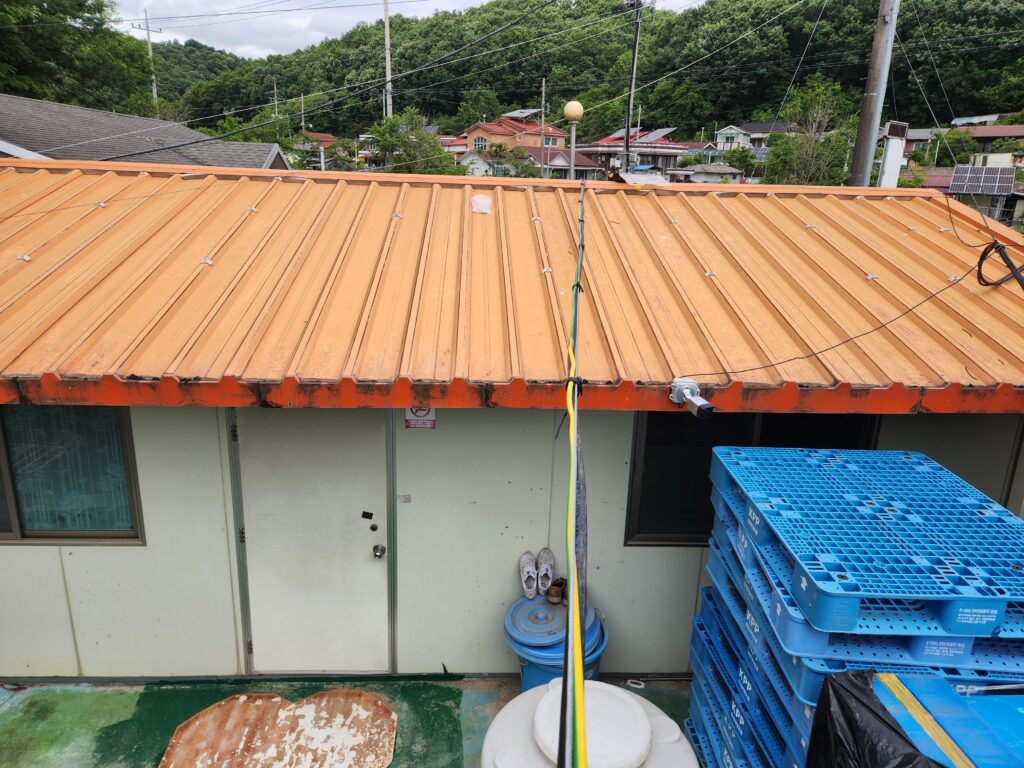

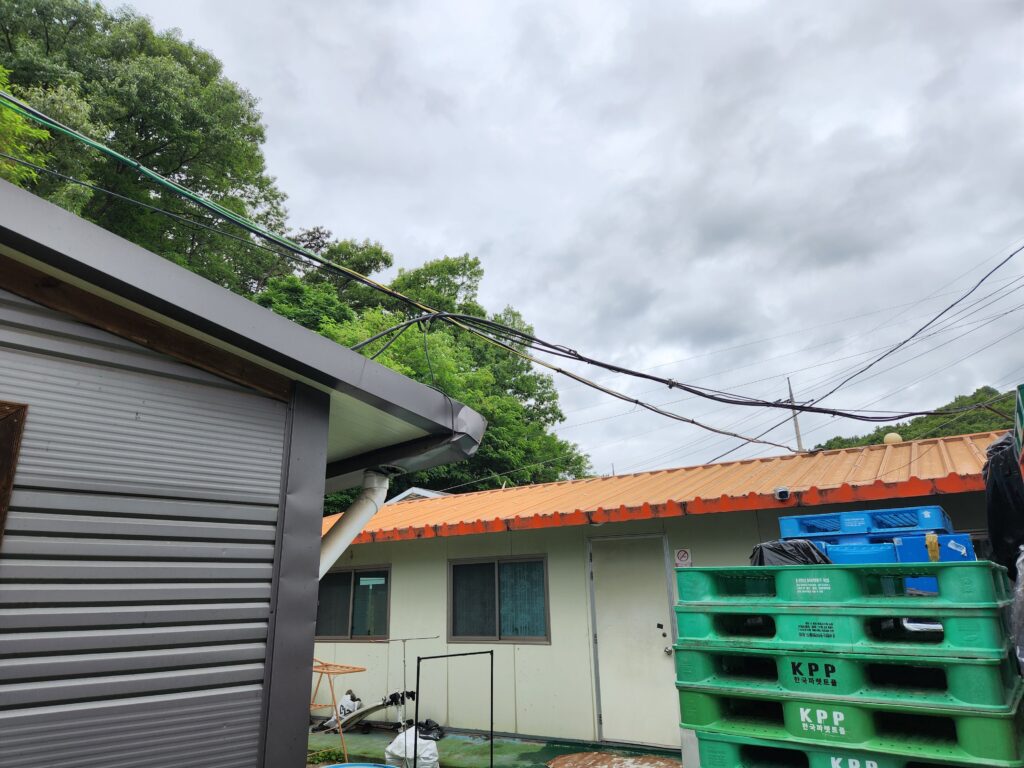

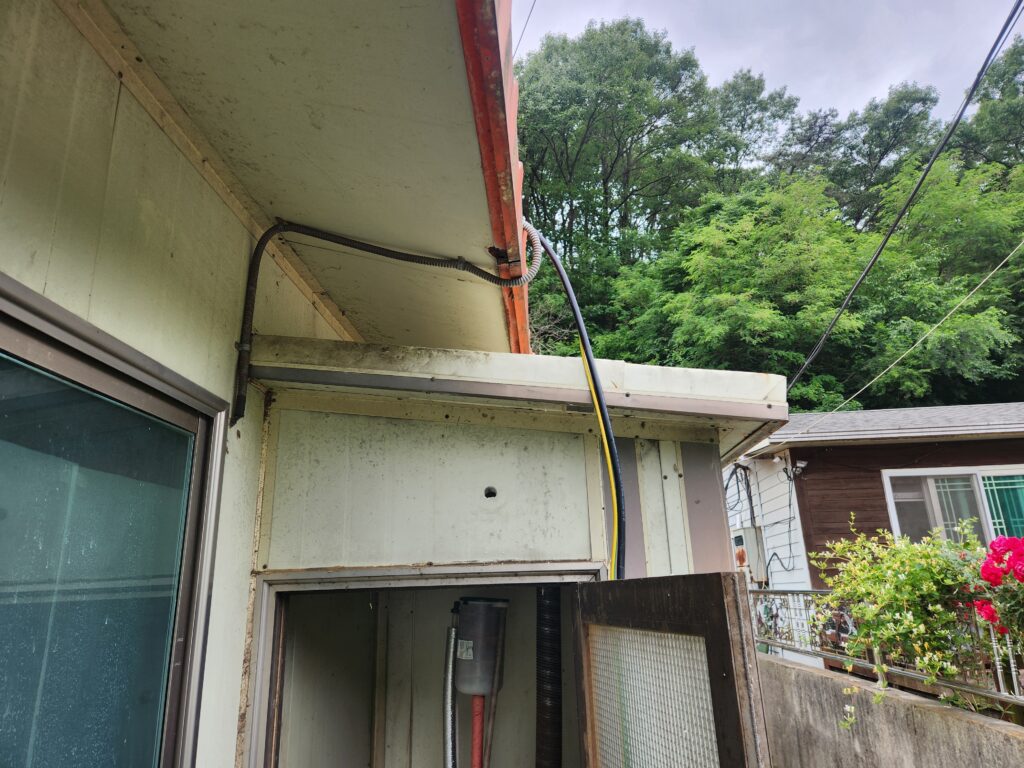

현장 점검 결과, 메인 분전반에서 보일러실까지의 거리가 약 25m였고 건물의 구조적 특성상 조가선을 사용하여 탄탄하게 GV, 10SQ*4C 케이블을 포설하였습니다. 칼라 강판에 직접적으로 닿는 곳은 GW배관을 사용하여 마무리했습니다. 이처럼 칼라 강판의 표면은 여름에 최고 80도까지 올라갈 수 있어, 케이블 보호를 위해 닿지 않도록 하는 것이 중요합니다.
청주 공장 기숙사 보일러 전원공사 현장 1차측 전원공급 시공 과정
- 메인 분전반 내 배선용 차단기(MCCB) 신설
작업의 시작은 건물 전원을 안전하게 차단한 후 진행되었습니다. 기존 분전반의 부스바 상태를 점검하고, 보일러 전용 회로를 담당할 규격에 맞는 50A 배선용 차단기(MCCB) 1기를 단단하게 고정 및 결선했습니다. 메인 단자 연결 시 접촉 불량으로 인한 발열이 생기지 않도록 토크 렌치를 이용해 규정 토크로 완벽하게 체결했습니다.
- 간선 케이블 포설 및 전선관 시공
분전반에서 시작해 기숙사 보일러실까지 이어지는 경로를 따라 케이블 포설을 진행했습니다. 전류 용량에 여유를 둔 정격 케이블을 사용했으며, 꺾이는 구간에는 GW 36 전선관을 적용하여 외부 충격으로 인해 피복이 손상되는 문제를 원천 차단했습니다. 장거리 포설인 만큼 중간 늘어짐이 없도록 새들과 서포트를 이용해 일정 간격으로 견고하게 고정했습니다.
- 보일러실 내부 하이박스 및 누전차단기(ELB) 구성

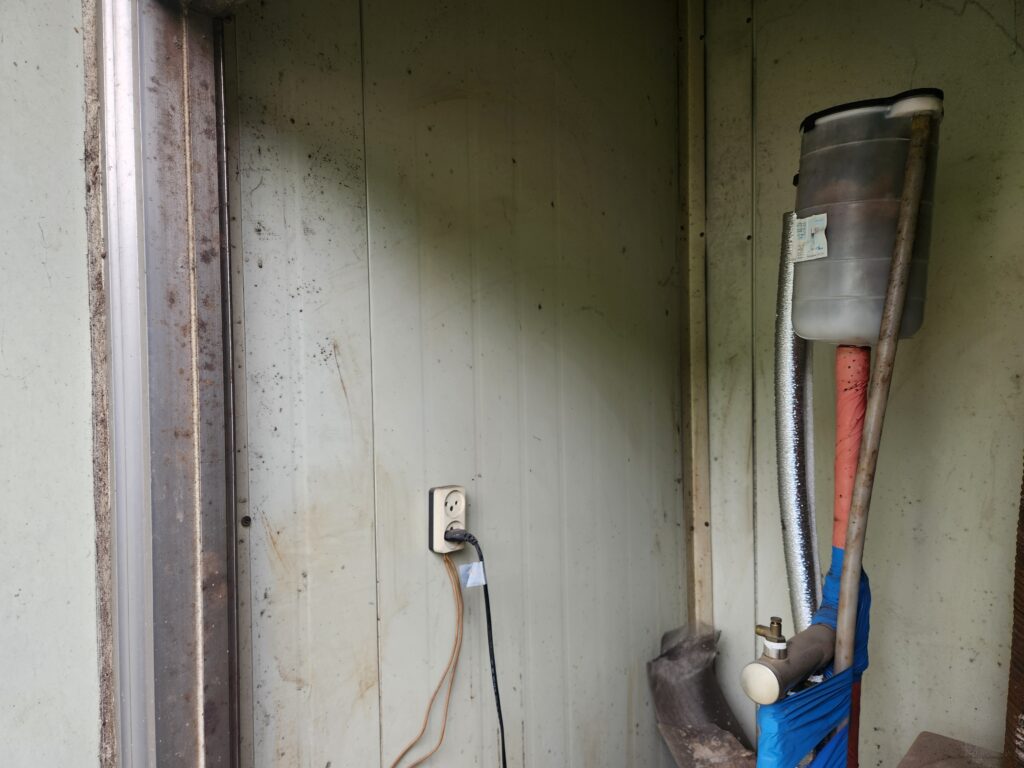

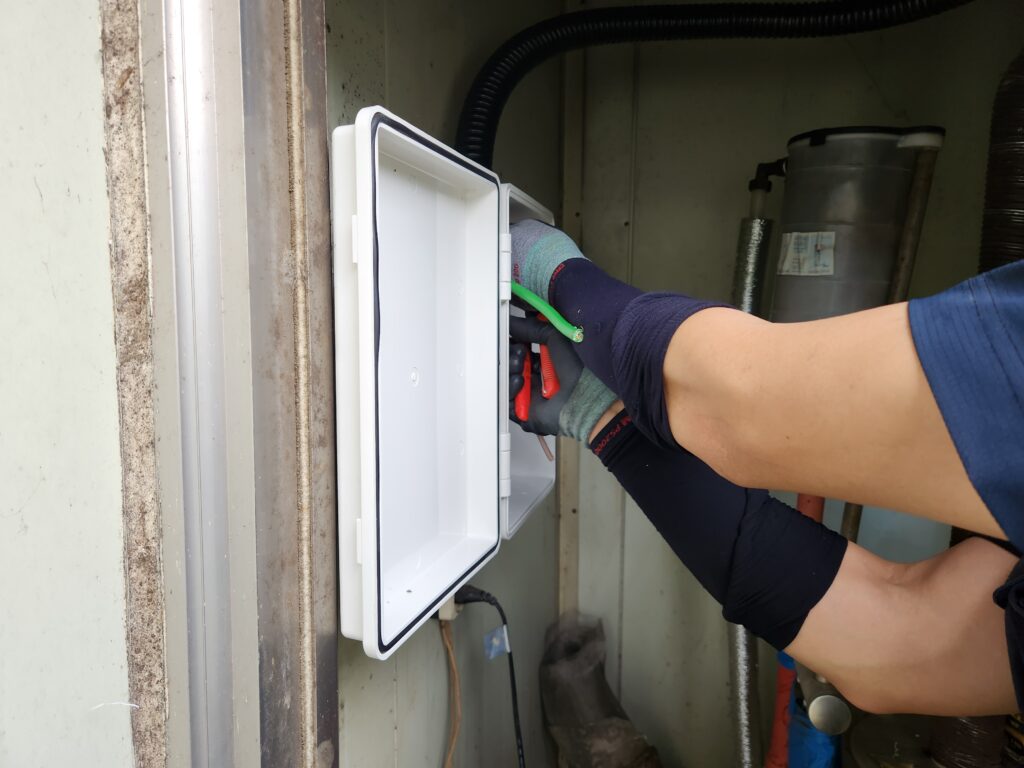

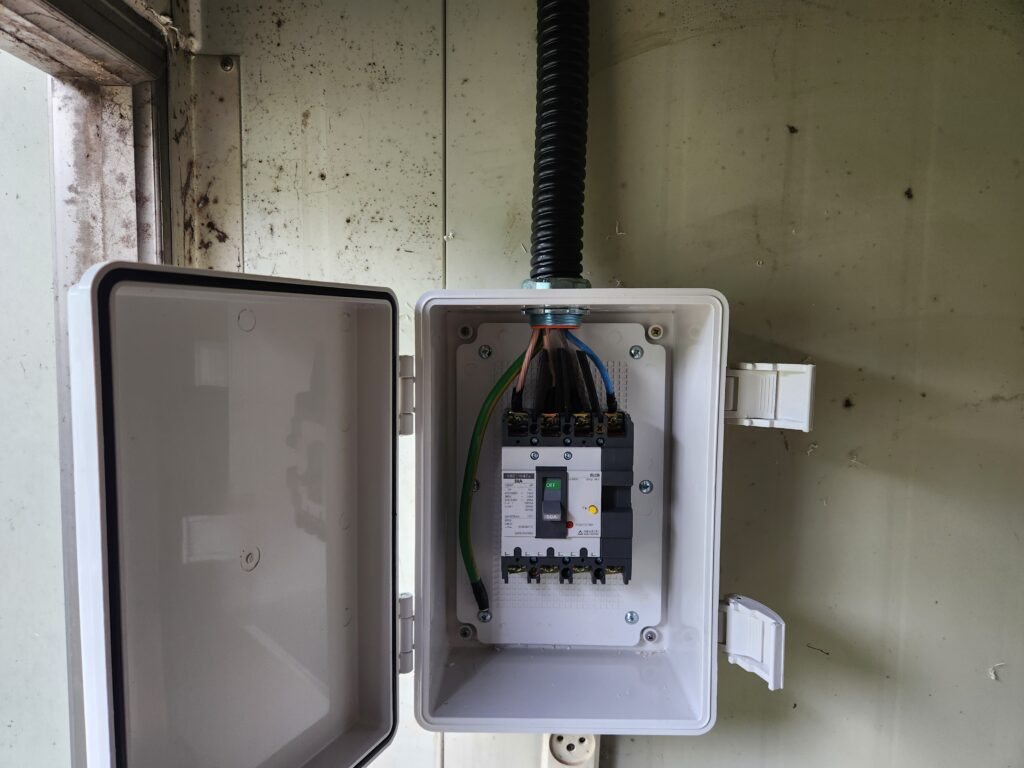

케이블이 도달한 보일러실 내부 벽면에는 습기와 먼지 침투를 막아주는 전용 하이박스(인클로저)를 거치했습니다. 하이박스 내부에는 습한 환경에서 발생할 수 있는 미세한 누전에도 즉각 반응할 수 있도록 감도가 예민하고 신뢰성이 높은 50A 누전차단기(ELB)를 설치했습니다. 분전반의 배선용 차단기와 보일러실의 누전차단기로 이어지는 이중 안전 계통을 완성한 것입니다.
정확한 전압 측정과 트립 테스트를 통한 개선 결과

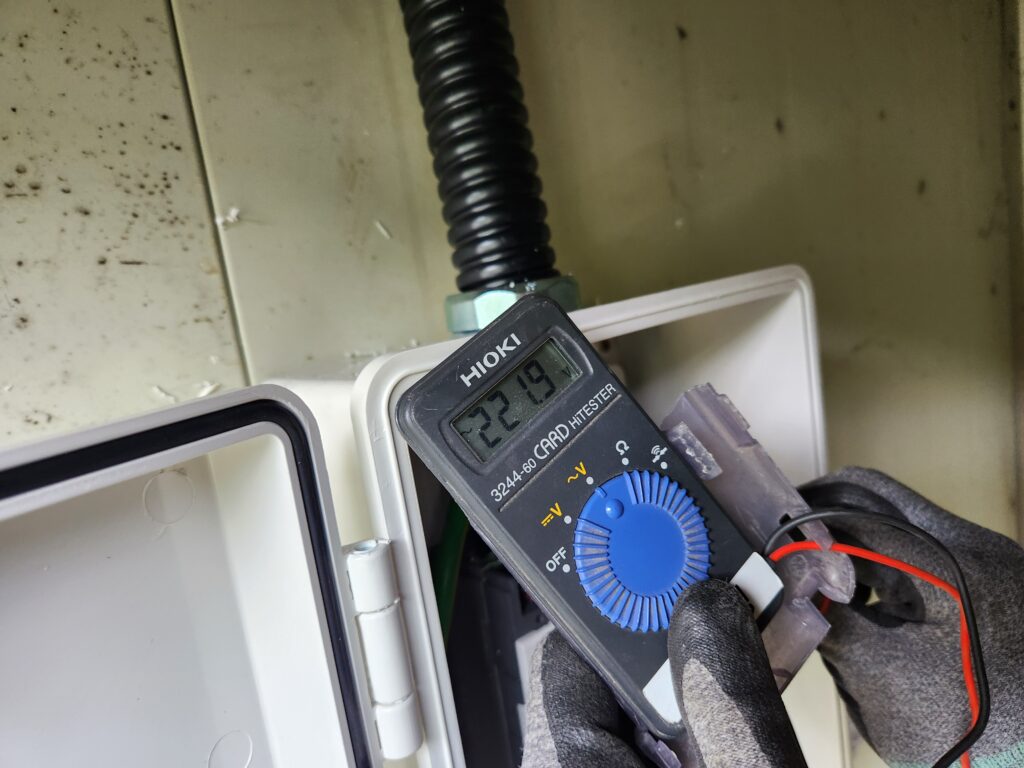

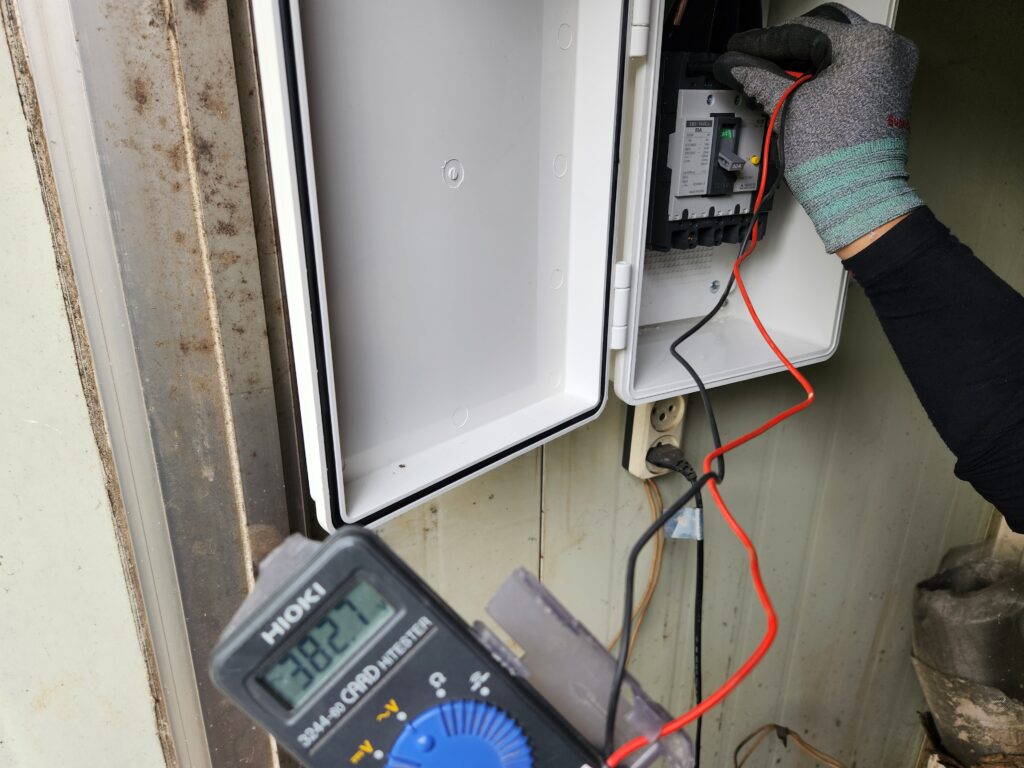

모든 전원선 결선을 마친 후, 메인 차단기를 올리고 보일러실 하이박스 1차측 단자까지 전기가 안정적으로 공급되는지 전압 측정을 실시했습니다. 테스트기 확인 결과, 전압 강하 없이 380V와 220V 정격 전압이 깔끔하게 측정되는 것을 확인했습니다.
또한, 설치된 누전차단기의 자체 테스트 버튼을 눌러 정상적으로 트립(차단)되는지 장치 작동 여부까지 꼼꼼하게 검증했습니다. 이번 공사는 후속 공정인 ‘보일러 본체 설치 회사’가 안전하게 2차측 연결 작업을 할 수 있도록 최적의 전기 인프라를 마련해 둔 상태로 깔끔하게 완료되었습니다.
산업용·기숙사 보일러 전기 설비 참고 가이드
보일러와 같은 전열 설비의 전기 인프라를 구축할 때 반드시 확인해야 할 체크리스트입니다.
- 용량 일치 여부 : 보일러 명판에 기재된 소비전력(kW)을 기반으로 전선 굵기(Sq)와 차단기 암페어(A)가 한전 규정 및 안전 기준에 부합하는지 계산해야 합니다.
- 차단기 역할 분담: 메인 분전반에는 선로 보호를 위한 배선용 차단기를, 기기 직전에는 인명 및 기기 보호를 위한 누전차단기를 조합하는 것이 정석입니다.
- 접지 시공 확인: 보일러는 물을 사용하는 대표적인 장비이므로, 외함 접지(Earth) 상태를 완벽하게 확보해야 감전 사고를 예방할 수 있습니다.
안전한 전기 사용의 시작, 전문가와 상의하세요
이번 청주 공장 기숙사 보일러 전원공급 현장은 조가선을 활용하여 공중으로 안전하게 가공 포설을 진행하고, 칼라강판과 직접 닿아 마찰과 열 손상 위험이 있는 구간에는 GW배관을 덧대는 현장 상황에 맞는 시공으로 완료했습니다.
