청주 전등 회로분리 공사는 조명 부하를 분산시켜 차단기 트립과 전등 깜빡임 문제를 줄이는 중요한 작업입니다. 이번 현장에서는 분전반 차단기 증설과 조명 회로분리 작업을 통해 휴게공간 전기 사용 안정성을 개선했습니다.
청주 전등 회로분리 공사는 왜 필요할까?｜조명 부하 집중 문제
- 전등이 자꾸 깜빡거리는데 회로 문제일까?
- 차단기가 자주 떨어지는 이유는 뭘까?
- 조명 회로분리 작업은 어떤 경우에 진행할까?
기존 건물이나 공공시설에서는 여러 조명이 하나의 회로에 묶여 있는 경우가 많습니다. 처음 설계 당시에는 문제가 없었더라도 시간이 지나면서 사용 환경이 바뀌고 조명 사용량이 늘어나면 부하가 집중되는 상황이 발생합니다.
특히 휴게실이나 사무공간처럼 장시간 조명을 사용하는 공간은 회로가 과도하게 몰려 있으면 아래와 같은 문제가 생길 수 있습니다.
- 전등 깜빡임 발생
- 차단기 트립 위험 증가
- 특정 구간 과부하
- 유지보수 시 전체 정전
- 향후 증설 작업 어려움
이번 청주 지역 공공시설 유지보수 현장도 기존 조명 회로 집중 문제가 확인되어 전등 회로분리 및 차단기 증설 작업을 진행하게 되었습니다.
기존 조명 회로에서 확인된 문제점 분석

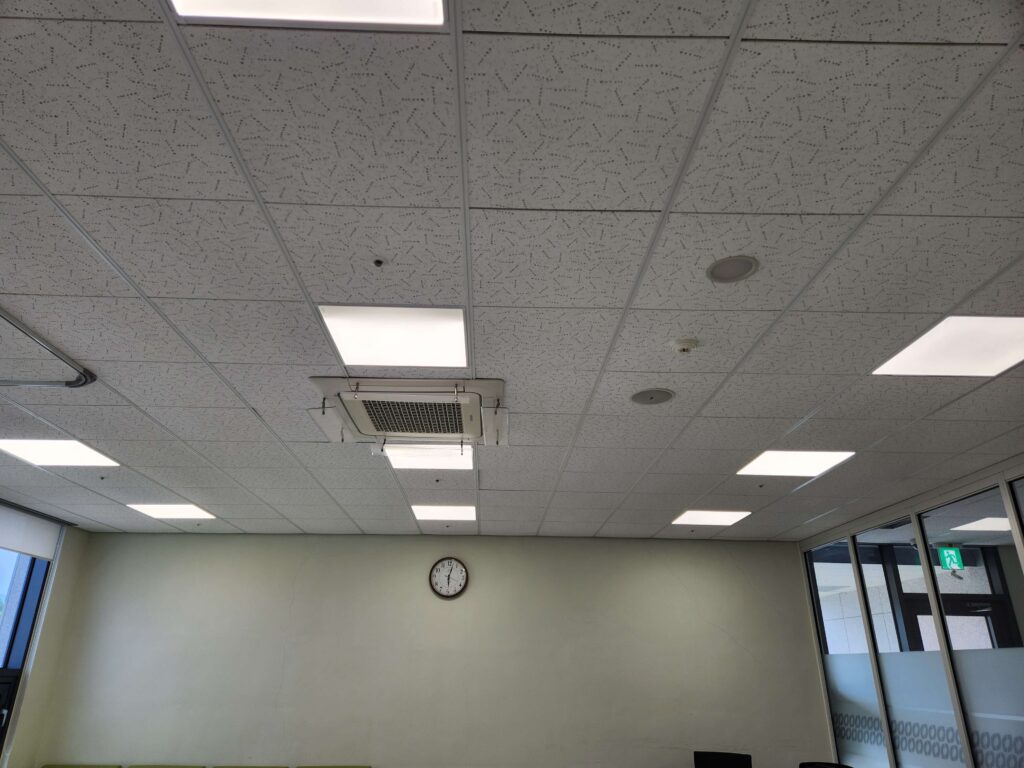

현장 점검 결과, 기존 조명 회로는 하나의 라인에 휴게실 외에도 다른 공간의 전등까지 많은 전등이 연결된 구조였습니다. 휴게실 방 1개의 기존 회로 구성은 쉽게 설명하면 아래와 같은 형태였습니다.
- 기존 구성 : 4 / 4 / 4
- 변경 구성 : 2 / 2 / 2 + 2 / 2 / 2
즉, 하나의 회로에 몰려 있던 부하를 두 개의 회로로 나누어 사용하는 방식입니다. 이처럼 회로를 분리하면 특정 라인에 집중되던 전류 부담을 줄일 수 있고, 문제 발생 시 원인 파악도 훨씬 수월해집니다.
또한 향후 조명 추가나 유지보수 작업 시에도 회로별 대응이 가능해 관리 효율이 좋아집니다.
분전반 차단기 증설 작업 과정

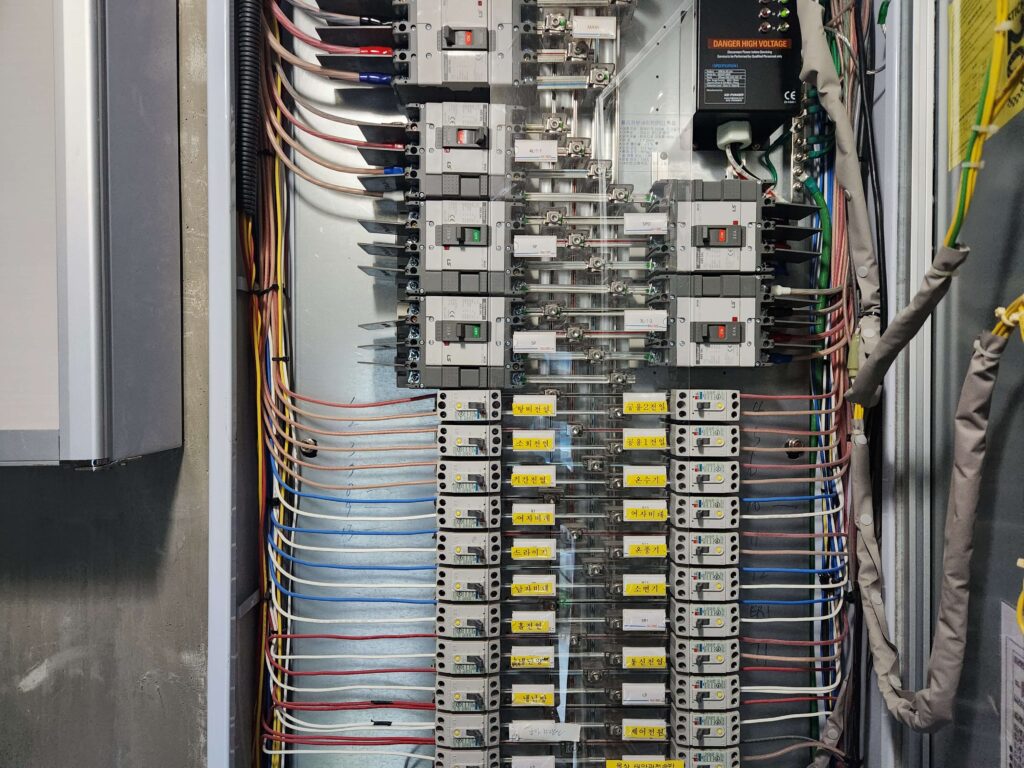

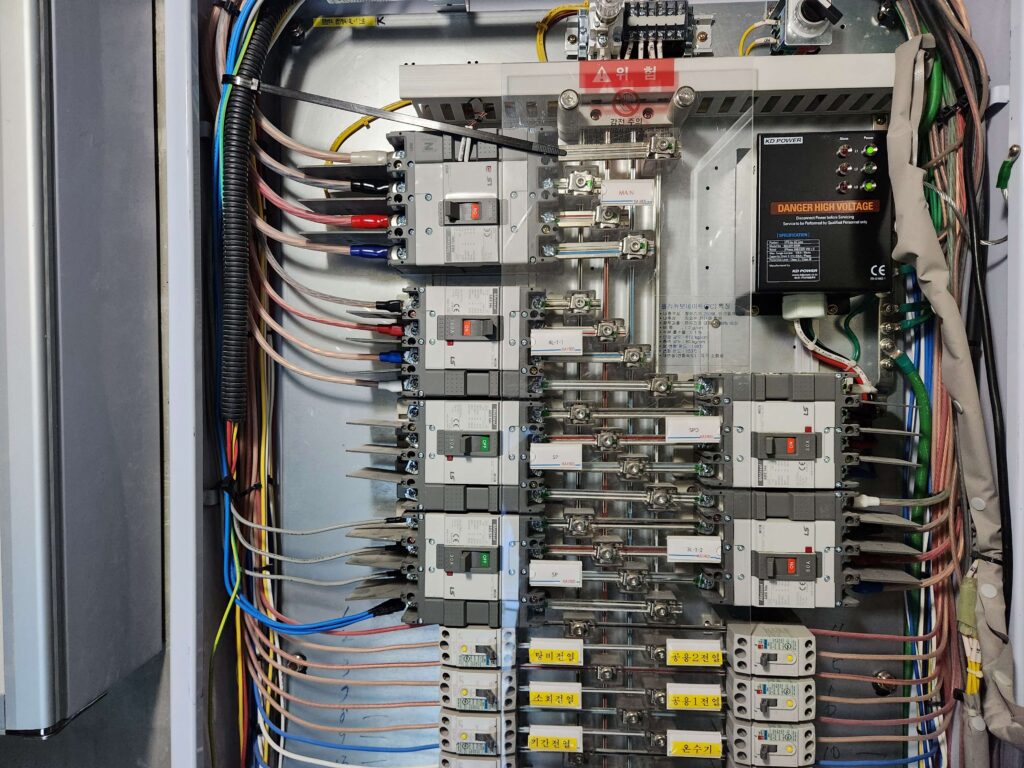

이번 청주 전등 회로분리 공사에서는 먼저 분전반에서 신규 회로 구성을 진행했습니다.
- 작업 내용
- 분전반 연계 작업

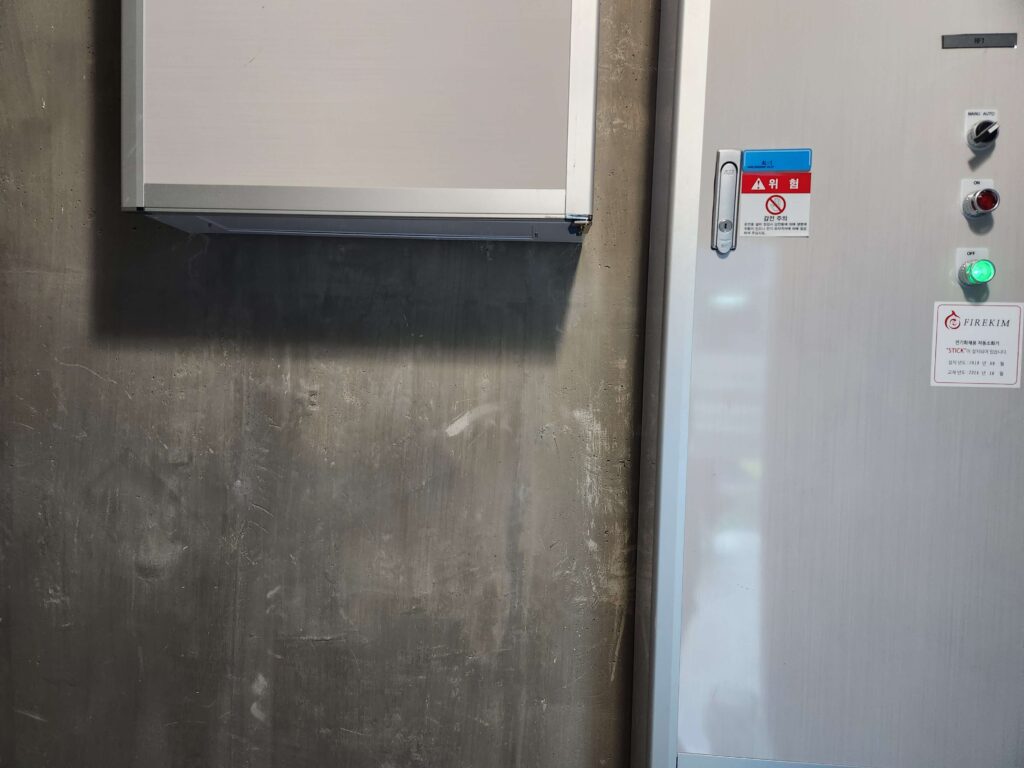

- 하이박스 신규 설치
- 30A 차단기 3개 설치
- 회로별 분리 구성

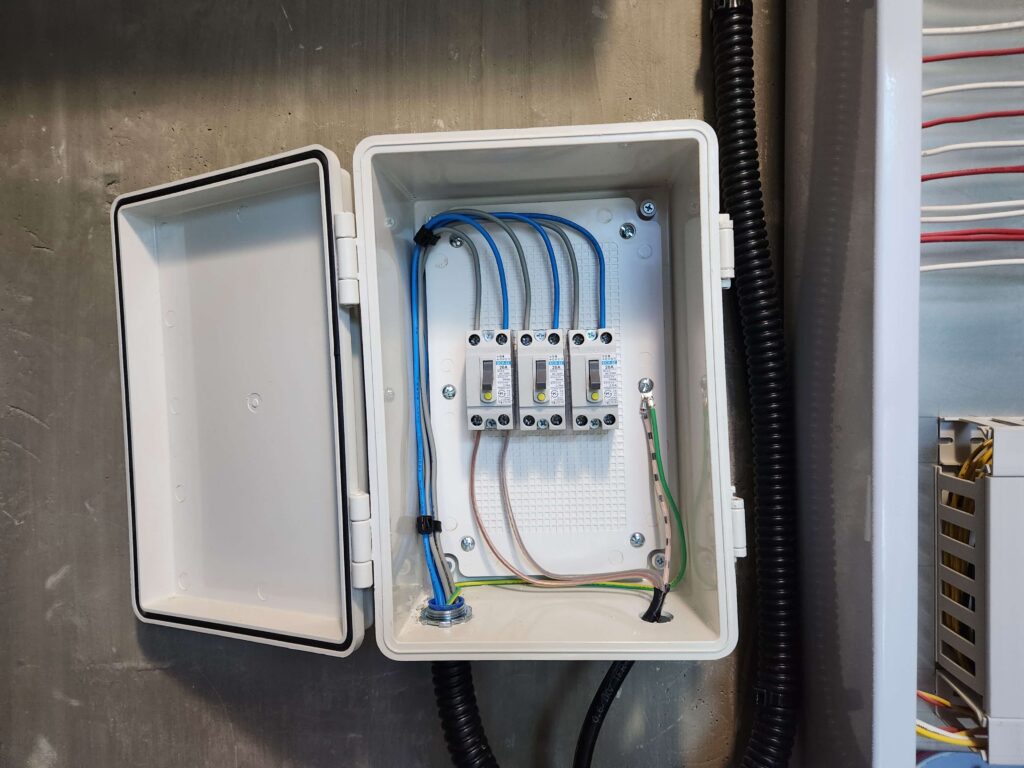

하이박스 내부에는 신규 차단기를 설치해 회로별로 독립적인 차단이 가능하도록 구성했습니다. 이 방식은 추후 유지보수 시 특정 구간만 점검할 수 있어 관리 측면에서도 효율적입니다. 또한 배선 정리와 결선 상태까지 함께 점검해 장시간 사용 시에도 안정적으로 운용될 수 있도록 작업했습니다.
4SQ 케이블 포설 및 조명 회로분리 작업
차단기 증설 이후에는 휴게실까지 신규 배선 작업을 진행했습니다.
- 사용 자재
- CV 4SQ × 3C 케이블

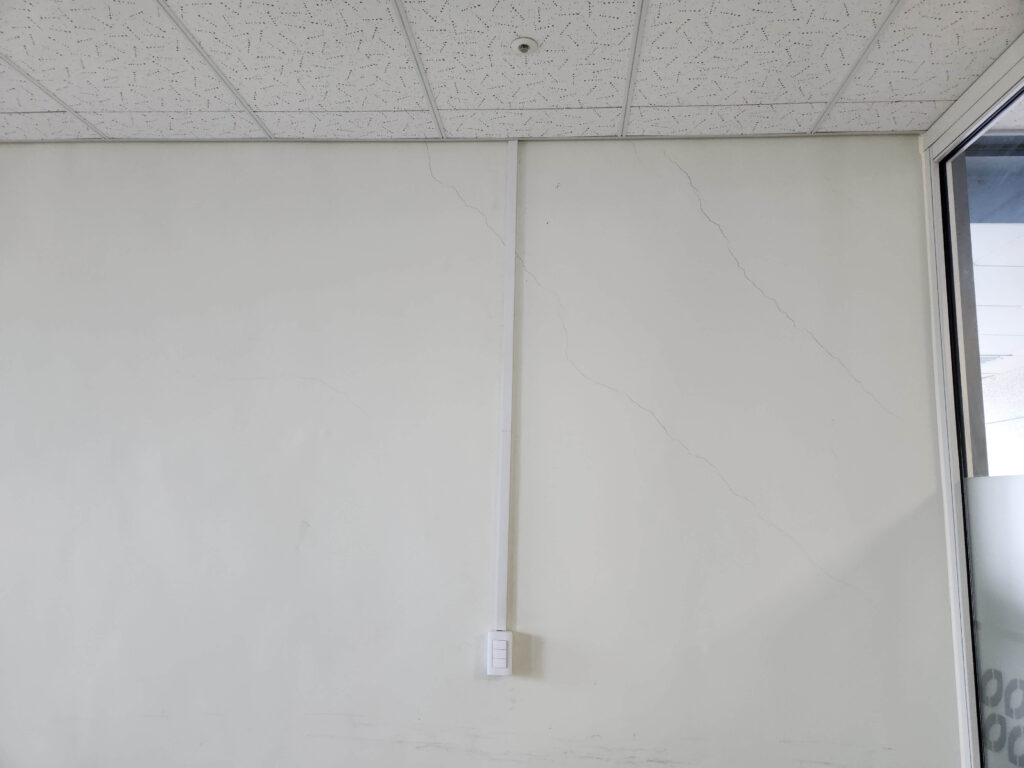

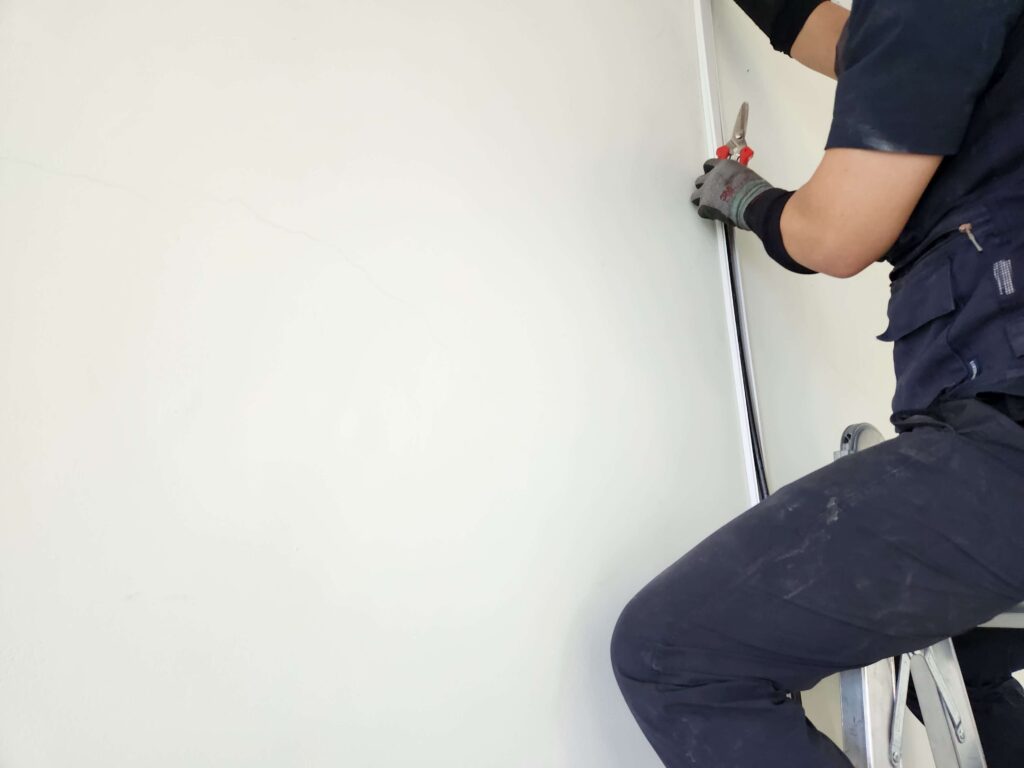

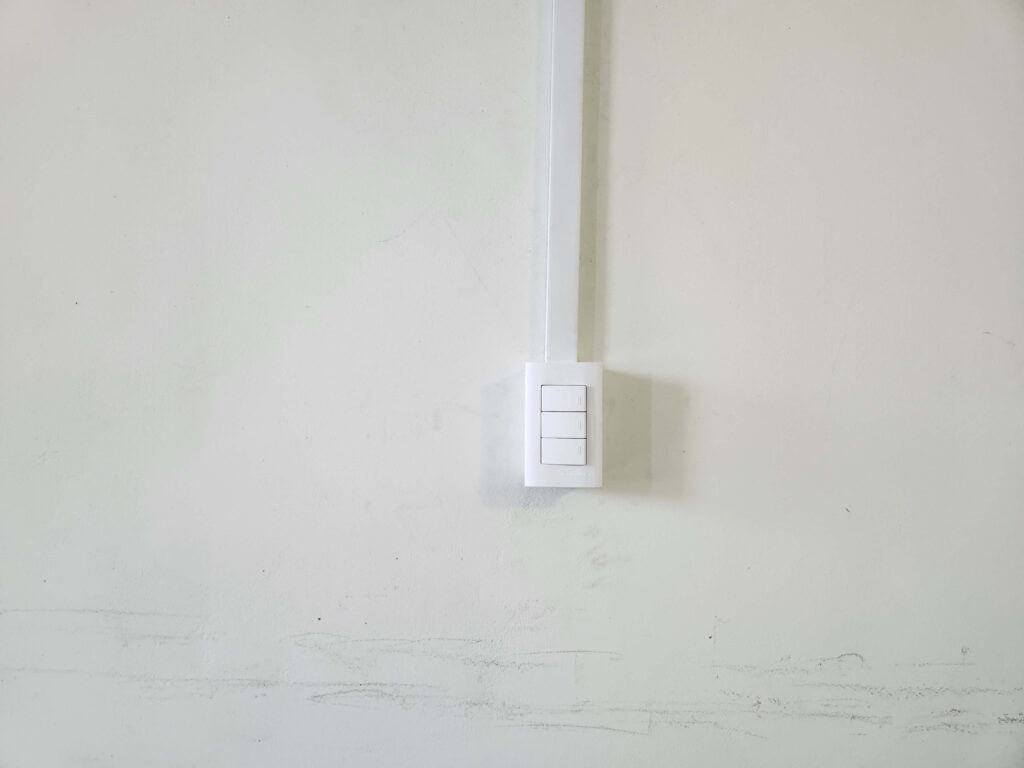

- 스위치 연계 작업
- 기존 전등선 회로분리

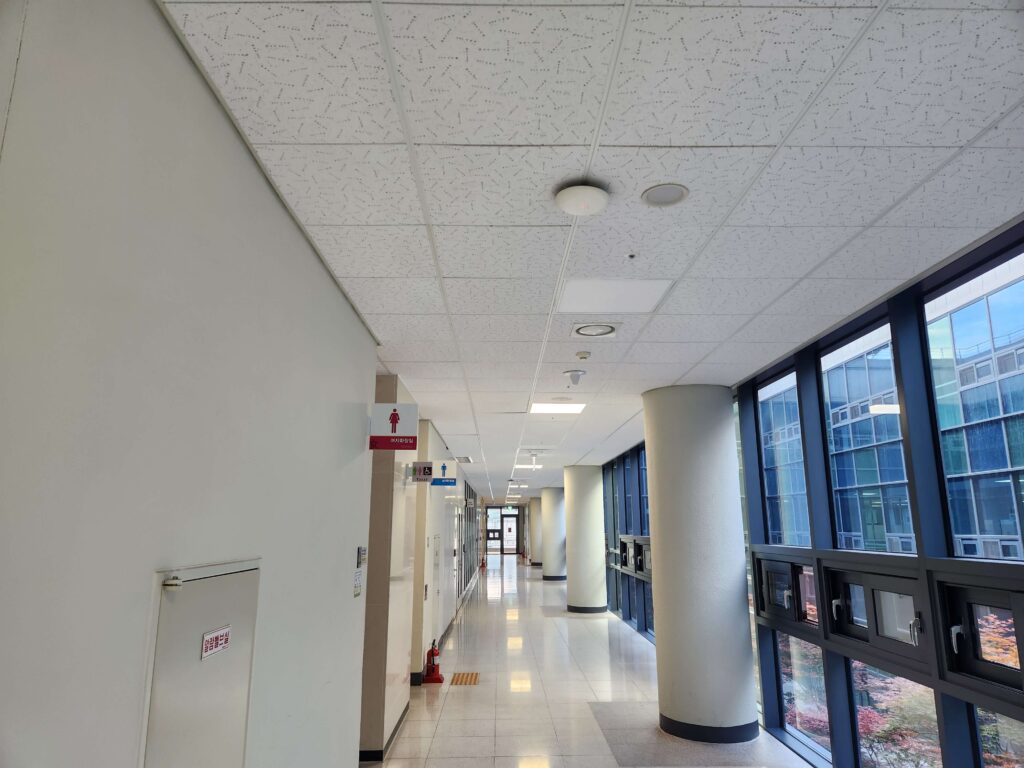

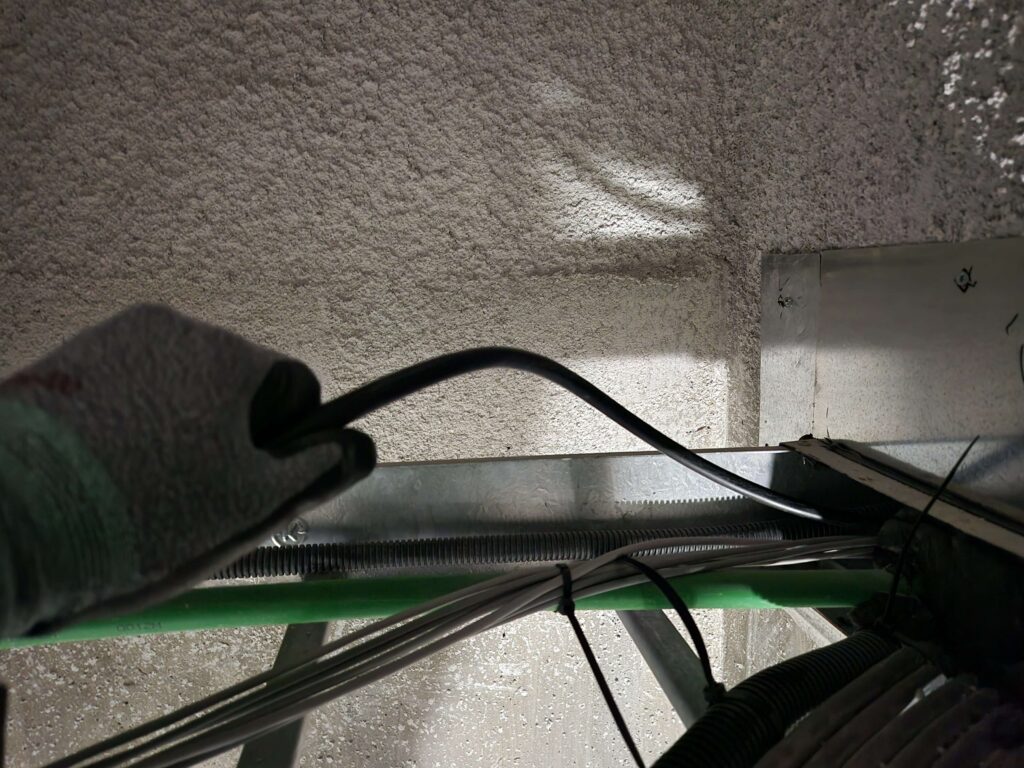

약 50m 구간에 걸쳐 케이블을 포설했으며, 기존 배선과 간섭되지 않도록 동선을 정리하면서 작업을 진행했습니다. 케이블 포설 작업을 할 때는 단순히 선을 연결하는 것이 아니라 아래 부분까지 함께 고려해야 합니다.
- 전선 굴곡 상태
- 고정 상태
- 유지보수 접근성
- 향후 증설 가능성
- 기존 회로와의 간섭 여부

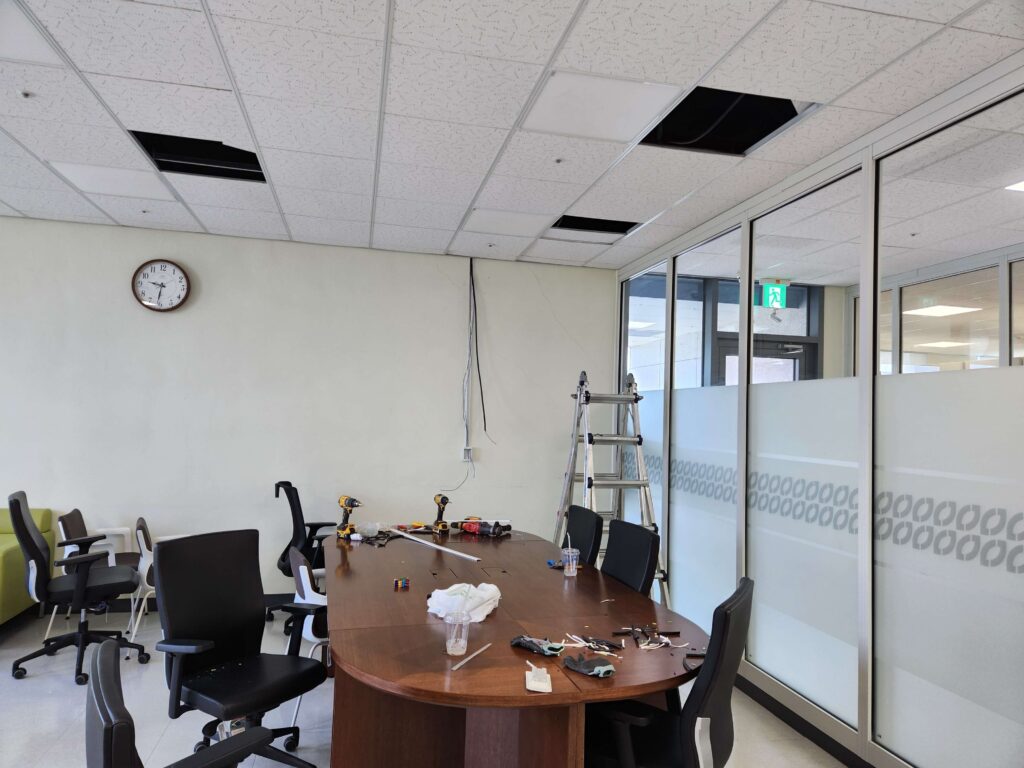

이후 기존 전등 회로를 분리해 조명 부하가 균등하게 나눠지도록 재구성했습니다.

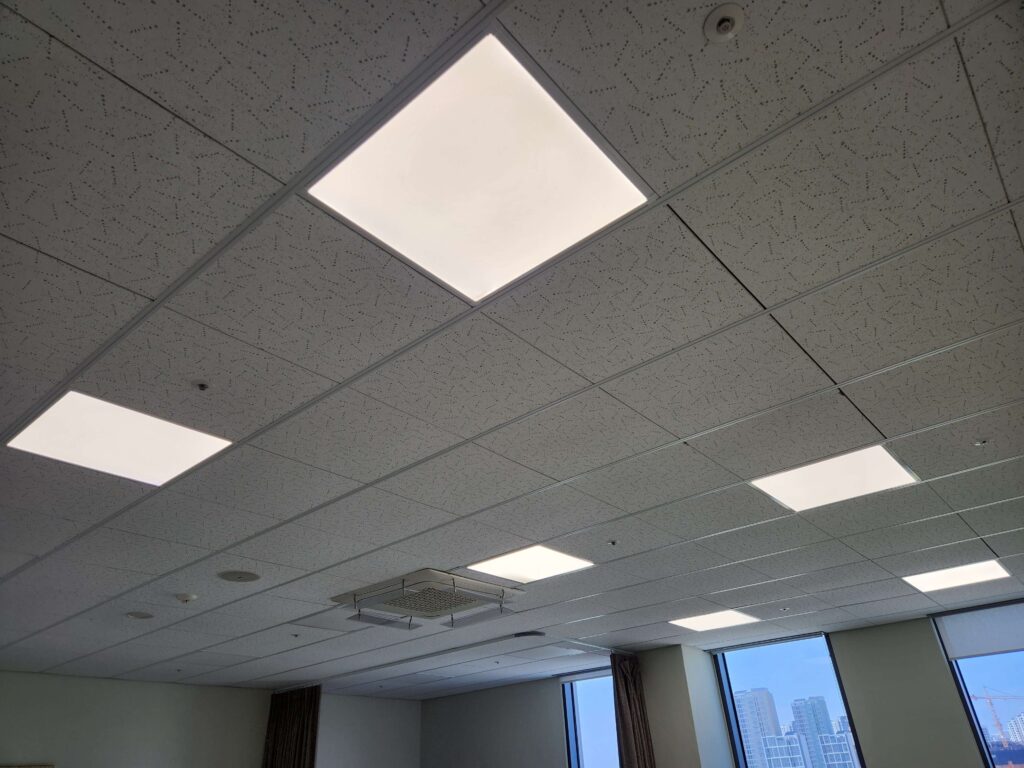

조명 회로분리 후 달라진 점
전등 회로분리 작업 이후 가장 큰 변화는 조명 부하 안정성이었습니다. 기존에는 한 회로에 집중되던 부하가 분산되면서 보다 안정적인 사용 환경이 가능해졌습니다.
- 개선 효과
- 조명 부하 분산
- 차단기 트립 위험 감소
- 유지보수 편의성 향상
- 회로별 점검 가능
- 향후 증설 대응 용이
특히 공공시설이나 휴게공간은 사용 시간이 길기 때문에 이런 회로 구성 차이가 장기적으로 큰 영향을 주는 경우가 많습니다.
분전반 차단기 증설 시 확인해야 할 체크포인트
분전반 차단기 증설이나 조명 회로분리 작업 시에는 단순 시공보다 현재 사용 환경 분석이 중요합니다.
- 체크해야 할 부분
- 기존 회로 부하 상태
- 차단기 용량 적정 여부
- 전선 규격 적합성
- 회로별 부하 분산 상태
- 향후 전기 사용량 증가 가능성
- 유지보수 접근성
특히 기존 건물은 최초 설계 이후 공간 활용 방식이 달라지는 경우가 많아 현재 기준으로 다시 점검하는 과정이 필요합니다.
청주 전기공사｜회로분리 작업은 유지관리까지 고려해야 합니다
이번 청주 전등 회로분리 공사는 단순 배선 작업이 아니라, 기존 전기 부하 구조를 개선하는 유지보수 성격의 작업이었습니다. 전기설비는 겉으로 문제가 없어 보여도 내부적으로 부하가 집중되어 있는 경우가 많습니다.
특히 휴게실, 사무실, 공공시설처럼 사용량이 많은 공간은 회로 구성 상태에 따라 안정성 차이가 크게 발생할 수 있기 때문에, 작은 차단기 증설과 회로분리 작업이라도 실제 사용 환경을 고려해 구성하는 것이 장기적인 유지관리 측면에서 중요합니다.
전등 회로분리 공사 FAQ
Q. 전등 회로분리 작업은 왜 필요한가요?
A. 전등 회로가 하나에 집중되어 있으면 특정 시간대 부하가 몰리면서 차단기 트립이나 조명 깜빡임이 발생할 수 있습니다.
회로를 나누면 부하가 분산되어 보다 안정적인 사용이 가능합니다.
Q. 차단기 증설은 어떤 경우에 진행하나요?
A. 기존 회로에 전기 사용량이 증가했거나 신규 조명 및 콘센트가 추가되는 경우 진행하는 경우가 많습니다.
특히 오래된 건물은 초기 설계 대비 사용 전력이 증가한 경우가 많아 점검이 필요합니다.
Q. 분전반 차단기 추가 설치 시 전선도 같이 교체해야 하나요?
A. 현장 상황에 따라 다릅니다. 기존 전선 규격이 부족하거나 노후 상태가 확인되면 차단기 증설과 함께 배선 작업도 같이 진행하는 경우가 많습니다.
